商品の詳細:
お支払配送条件:
|
| アイテム: | 低速高いトルク モーター | 応用: | 道路建設機械 |
|---|---|---|---|
| フランジ: | フランジ | 軸: | 14Tシャフト |
| マテリア: | 鋳鉄 | 保証: | 1年 |
| ハイライト: | クロスオーバーリリーフバルブ付き油圧ホイールモーター,低速高トルク用水力モーター,BMSY100 油圧 ホイールモーター |
||
製品詳細:

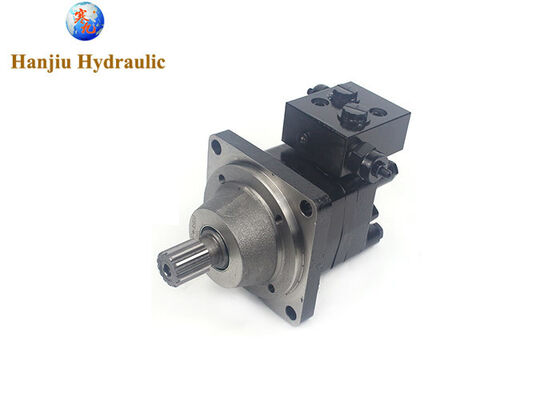

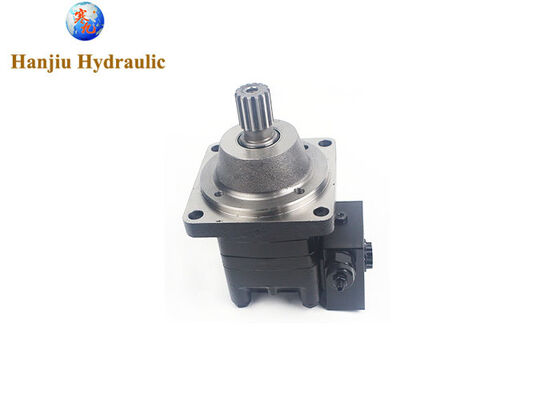

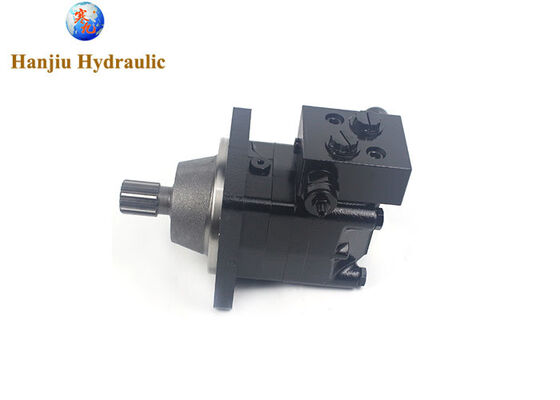

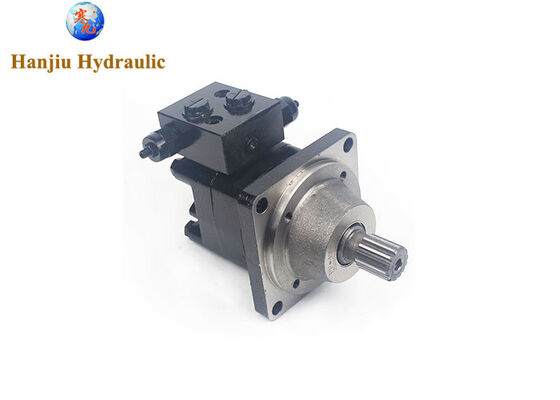

型式コード BMSY-100-W-FE-S&FYSD-15-S
詳細：
排気量:100cc
フランジ: ホイールフランジ
シャフトサイズ:軸Ø31.75、スプラインキー 14-DP12/24
ポートサイズ:7/8-14UNF
ＦＹＳＤバルブ
流量:60リットル
圧力範囲:15Mpa
BMSY主な仕様:
| タイプ | BMSY 80 |
BMSY 100 |
BMSY 125 |
BMSY 160 |
BMSY 200 |
BMSY 250 |
BMSY 315 |
BMSY 400 |
BMSY 475 |
|
| 幾何学的な変位 (cm3 /回転) |
80.6 | 100.8 | 125 | 157.2 | 200 | 252 | 314.5 | 370 | 475 | |
| 最大。速度(rpm) | 続き | 800 | 748 | 600 | 470 | 375 | 300 | 240 | 185 | 155 |
| 整数。 | 988 | 900 | 720 | 560 | 450 | 360 | 280 | 225 | 185 | |
| 最大。トルク(N・m) | 続き | 225 | 290 | 365 | 485 | 586 | 708 | 880 | 880 | 910 |
| 整数。 | 305 | 390 | 480 | 590 | 705 | 860 | 1000 | 980 | 990 | |
| 最大。出力(kW) | 続き | 16 | 18 | 18 | 18.1 | 18.1 | 18 | 17 | 11 | 9 |
| 整数。 | 20 | 22 | 23 | 25 | 24 | 23.8 | 20.2 | 12 | 11 | |
| 最大。圧力損失 (MPa) | 続き | 20.5 | 20.5 | 20.5 | 21 | 21 | 20 | 20 | 16 | 14 |
| 整数。 | 27.5 | 27.5 | 27.5 | 26 | 25 | 25 | 24 | 19 | 15 | |
| ピーク | 29.5 | 29.5 | 29.5 | 28 | 27 | 27 | 26 | 21 | 17.5 | |
| 最大。流量(L/min) | 続き | 65 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| 整数。 | 80 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |
| 最大。入口圧力(MPa) | 続き | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 整数。 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
| 重量(kg) | 9.8 | 10 | 10.3 | 10.7 | 11.1 | 11.6 | 12.3 | 13.2 | 14.3 | |
※連続圧力：Max.モーターを連続的に動作させる値。
※断続圧力：Max. 1分あたり6秒でのモーターの動作値。
* ピーク圧力:最大。 1分間に0.6秒でモーターが動作する値
油圧専門家またはHANJIUにお問い合わせください。油圧モーターの問題をすべて解決します
正しい HANJIU OMS 軌道モーターを指定するには、体系的なエンジニアリング手順に従います。
● ステップ 1: アプリケーションサービスファクターを含む必要な出力トルクを計算します (鉱山および建設機械の場合は通常 1.5 ～ 2.0)。
● ステップ 2: 利用可能なシステム作動圧力を決定し、モーター圧力定格が適切であることを確認します。
● ステップ 3: 必要な油圧流量の計算: Q = Vg xn / 1000 (L/min)
● ステップ 4: 計算された速度、流量、圧力がすべてモーターの連続使用範囲内に収まっていることを確認します。
● ステップ 5: 取り付けフランジ (E2、E4、F6、W、E2B、SP、D、または E)、シャフトのタイプ (円筒、スプライン、またはテーパー)、およびポート構成を選択します。
● ステップ 6: 予想される戻りライン背圧に基づいてシャフト シール (標準または高圧 HPS) を指定します。
