商品の詳細:
お支払配送条件:
|
| 変位: | 246cc | Max.speed （rpm）: | 連続300rpm/内部450pm |
|---|---|---|---|
| Max.torque （N.m）: | 継続710N.m/継続1080N.m | Max.pressureの低下: | cont.20Mpa/int.30Mpa |
| オイル温度: | 正常35℃ 80℃ | 粘度: | 42-74mm2/s |
| ハイライト: | チャール・リン・イートン 水力軌道モーター,LSHTゲロータモーターシリーズ 4000,低速高トルク用水力モーター |
||

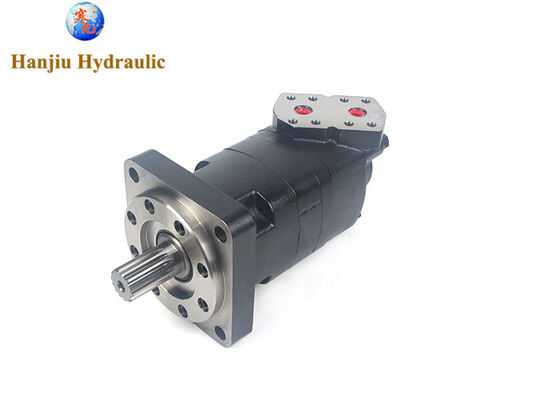

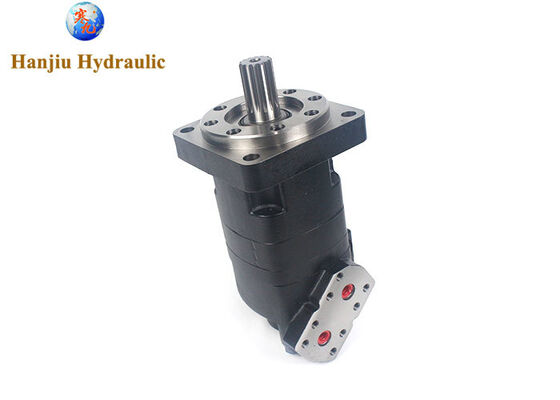

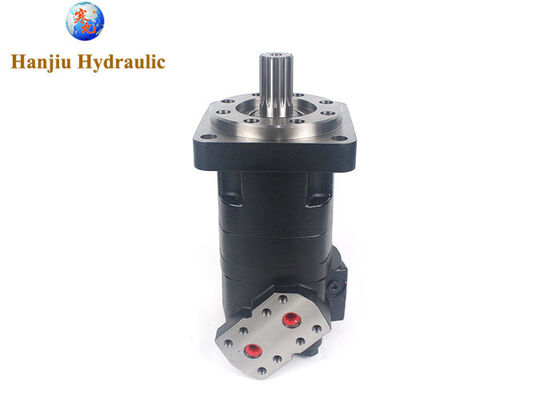

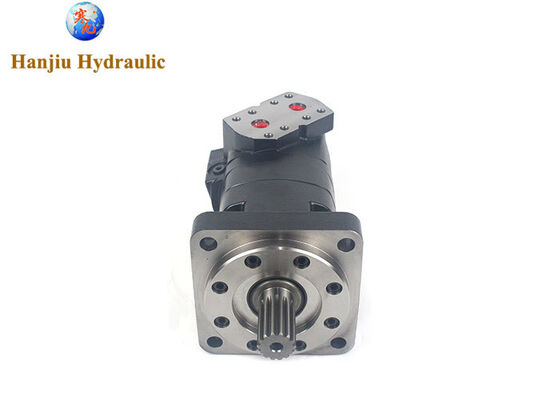

109-1450-006 Char-Lynn Eaton 油圧オービタルモーター シリーズ4000、LSHT ギロターモーター
HANJIU CODE BMK4-245cc
変位: 246.3 cm3/r [15.03 in3/r]
取り付け: 標準、4ボルト、127.00 [5.000] パイロット径。14.27 [.562] 径。穴 161.92 [6.375] 径。ボルトサークル。(sae c)
シャフト: 31.75 [1.250] 径。sae フラットルート サイドフィットに類似、14歯、12/24 dp 30度。インボリュート スプライン、25.01 [.985] 最小フル スプライン長
ポート: 19.05 [.750] 4ボルト スプリットフランジ 千鳥ポート 標準圧力シリーズ
流量: .4375-20 unf-2b sae oリングポート チェックバルブ付き
主な仕様
| タイプ |
BMK4 |
BMK4 200 |
BMK4 250 |
BMK4 |
BMK4 |
BMK4 |
|
| 変位(ml/r) | 159.2 | 195.6 | 246.1 | 311.6 | 391.3 | 490.8 | |
| 最大速度(rpm) |
連続 |
560 | 440 | 300 | 234 | 188 | 155 |
| 断続 | 670 | 535 | 450 | 351 | 282 | 232 | |
最大圧力降下(Mpa) |
連続 | 20 |
20 |
20 | 20 | 20 | 20 |
| 断続 | 30 | 30 | 30 | 30 | 30 | 27.5 | |
| ピーク | 30 | 30 | 30 | 30 | 30 | 30 | |
| 最大トルク(N.m) | 連続 | 450 | 565 | 710 | 920 | 1160 | 1445 |
| 断続 | 680 | 855 | 1080 | 1325 | 1625 | 1880 | |
| 最大流量(連続)(L/min) | 連続 | 95 | 95 | 150 | 150 | 150 | 150 |
| 断続 | 115 | 115 | 205 | 225 | 225 | 225 | |
| 重量(kg) | 26.3 | 26.5 | 26.8 | 27.3 | 28 | 28.8 | |
4000シリーズ オービタルモーター図
オービタルモーター曲線図
BMK4 オービタルモーター仕様
109シリーズ モーター図
販売用オービタルモーター
4k オービタルモーター曲線
オービタルモーター仕様
Eaton モーター仕様
