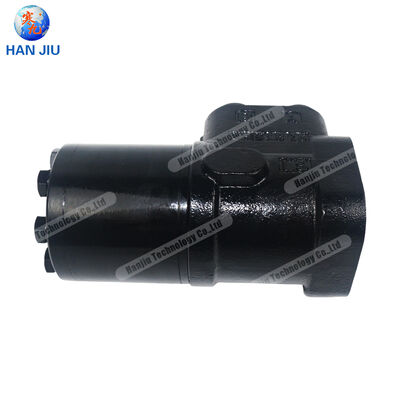

ハンジウOSPCシリーズ

Orbitrol ステアリング ユニット

テクニカルホワイトペーパー

Danfoss OSPC 互換 |オン/OR/CN/LS |コストの最適化 |迅速な配達

石家荘漢九科技有限公司 | 2025年

目次

エグゼクティブサマリー 3

Orbitrol ステアリング技術の紹介 4

Orbitrol バルブの動作原理 4

構造部品と機能 5

HANJIU OSPCシリーズ概要 6

製品範囲: OSPC 40 ～ OSPC 500 6

OSPB 7 と比較した主な設計上の利点

油圧回路構成 8

完全な技術仕様 10

OSPC 40 ～ OSPC 500 の完全なパフォーマンス データ 10

回路タイプ選択ガイド 12

ダンフォス OSPC の互換性 13

寸法互換性 13

パフォーマンスの検証 14

シールキットとスペアパーツ 15

さまざまな業界にわたるアプリケーション 16

農業機械 16

建設およびマテリアルハンドリング 17

産業用および特殊車両 17

人間味あふれる管理とアフターサポート 18

メンテナンスコストの削減 18

部品の入手可能性と技術サービス 19

競争上の優位性と価値提案 20

価格パフォーマンスのリーダーシップ 20

配送スピードとグローバルサプライチェーン 21

品質保証と認証 22

結論 23

参考文献 24

エグゼクティブサマリー

油圧パワーステアリングは、移動機械において最も安全性が重要なシステムの 1 つです。オービトロール ステアリング ユニットは、完全油圧式ステアリング バルブまたは静圧式ステアリング コントロール ユニットとも呼ばれ、ステアリング ホイールの機械的回転を、ステアリング シリンダを駆動する正確に計量された油圧流量に変換します。これにより、コンパクトな実用機械から最大の農業用機械や建設機械に至るまで、車両にスムーズで応答性が高く、信頼性の高い方向制御が提供されます。 HANJIU Technology は、オービトロール ステアリング ユニットの世界的大手メーカーとしての地位を確立し、Danfoss OSPC 製品ラインと完全に機能的および寸法的に互換性のある OSPC シリーズを提供しています。

このテクニカル ホワイト ペーパーでは、HANJIU OSPC シリーズ オービトロール ステアリング ユニットの包括的なエンジニアリング ドキュメントを提供し、OSPC 40 から OSPC 500 までの 12 の変位バリエーションすべてと、オープン センター ノン リアクション (ON)、オープン センター リアクション (OR)、クローズド センター (CN)、およびロード センシング (LS) の 4 つの油圧回路構成すべてをカバーしています。この分析により、HANJIU OSPC ユニットは、Danfoss OSPC の同等品と同等のステアリング精度、圧力能力、耐用年数を達成しながら、競争力のある価格設定、納期の短縮、生涯メンテナンス費用を最小限に抑えるように設計された人間味あふれるアフターマーケット サービス モデルを通じて、実質的な経済的メリットを実現していることが確認されました。

HANJIU OSPC シリーズは、ステアリング変位範囲を、小型実用車や園芸機器向けの超小型 40 cm3/rev から、最大の農業用トラクターや建設重機向けの圧倒的な 500 cm3/rev まで拡張します。 OSPC シリーズは、最大使用圧力定格が 210 bar、最大ステアリング圧力が 175 bar で、最も要求の厳しいステアリング アプリケーションに必要なエンジニアリング マージンを提供します。 4 つの異なる油圧回路構成により、シンプルな固定容量型ギア ポンプ回路から高度な負荷感知システムに至るまで、あらゆる油圧システム アーキテクチャに最適に適合し、モバイル機器の全範囲にわたってエネルギー効率が高く応答性の高いステアリングを実現します。

Orbitrol ステアリング技術の紹介

Orbitrol ステアリング ユニットは、油圧工学における画期的な成果であり、定量ポンプ、方向制御弁、および優先流量調整器の機能を単一のコンパクトなハウジング内に統合しています。この洗練された統合により、複雑な外部配管、複数のバルブ アセンブリ、初期の油圧ステアリング設計に特有の同期の問題が解消され、オービトロールが世界中のオフロード車パワー ステアリングの主要な技術として確立されました。

「オービトロール」という名前は、精密計量要素として機能する内部ジェローター ギア セットの軌道運動に由来しています。オペレーターがステアリングホイールを回転させると、精密機械加工されたスリーブとスプールで構成される内部バルブ機構が、加圧された作動油をジェローターセットを通って適切なステアリングシリンダーポートに送ります。ジェローターの 1 回転あたりの変位を正確に制御することで、ステアリング ホイールの回転とステアリング シリンダーのストロークの間に直接的で予測可能な関係が確立され、オペレーターが求める直感的なステアリング フィールが生み出されます。

OSPC の指定は、コンパクトな円筒形ボディ プロファイル、統合されたカラム取り付けインターフェイス、およびコンパクトな 40 cm3/rev サイズから始まる拡張変位範囲によって区別される、より広範な Orbitrol 製品ファミリー内の特定のフォーム ファクターを識別します。 HANJIU Technology の OSPC シリーズは、数十年にわたる製造経験と継続的な設計改良に基づいて構築されており、業界の OEM メーカーによって確立された性能ベンチマークを満たす、またはそれを超えるステアリング ユニットを提供します。

Orbitrol バルブの動作原理

HANJIU OSPC オービトロール ステアリング ユニットは、閉心油圧ステアリング原理に基づいて動作し、精密機械加工されたハウジング内に 3 つの機能要素を統合しています。

•ジェローター定量ポンプ:N 個の外部ローブを備えた周回ローターと N+1 個の内歯を備えた固定ステーターで構成される内部ギア セットは、ステアリング ホイールの回転に正比例して油圧オイルの量を正確に計測します。このジェローター セットの変位 (モデルに応じて 40 ～ 500 cm3/rev) によって、ステアリング ホイールの 1 回転ごとに供給されるオイルの量が決まり、ステアリングの感度とロックからロックまでの回転数が直接制御されます。

•ロータリー方向切換弁:精密研磨されたバルブ スリーブとスプールは、ステアリング ホイールの入力シャフトに機械的に結合されており、加圧オイルを適切なシリンダー ポートに導き、同時に排気オイルを油圧リザーバーに戻します。中立 (直進) 位置では、バルブは最小限の圧力降下と中央の流路を維持します。ステアリングホイールの角変位により、数分の一の計量精度で、対応するシリンダーポートへの流路が徐々に開きます。

•優先流量レギュレーター:一体型の優先バルブにより、ステアリング流量が油圧ポンプから優先的に供給されるようになり、ローダーリフト、作業機制御、補助回路などの他の油圧機能からの同時要求に関係なく、一貫したステアリング応答が維持されます。ステアリング要件を超える過剰な流量は、補助油圧回路に効率的に送られます。

オペレーターが方向転換を開始すると、ステアリングホイールの回転によってバルブスプールがバルブスリーブに対して変位し、圧力入口からジェローター要素を通ってアクティブステアリングシリンダーポートに至る正確に計量された流路が開きます。ジェローターは内部の機械的カップリングによって駆動され、正確に測定された量のオイルを供給します。同時に、反対側のシリンダポートからの戻りオイルがジェロータを通って逆流し、油圧リザーバに出ます。この閉ループ構成により、システム圧力、エンジン速度、または操舵輪にかかる外部負荷の変動に関係なく、ステアリング シリンダの位置が常にステアリング ホイールの変位に正比例することが保証されます。

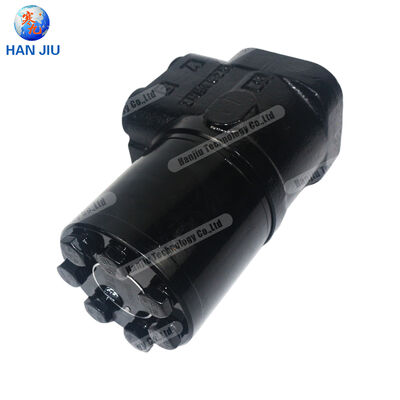

構造部品と機能

HANJIU OSPC シリーズ ステアリング ユニットは、精密に設計されたコンポーネント グループで構成されており、それぞれが要求の厳しい移動機械環境における信頼性の高いパフォーマンスと耐用年数の延長のために最適化されています。

•バルブ本体ハウジング:高品位の鋳造アルミニウム合金 (EN AC-AlSi10Mg(Fe) または同等品) により、軽量で構造剛性が高く、優れた加工特性が得られます。バルブ スリーブ、ジェローター チャンバー、および流量制御要素の内部穴は、公差 ±5 ミクロン以内に精密に研磨されており、適切なシールと内部漏れを最小限に抑えます。

•バルブスリーブとスプール:硬化合金鋼コンポーネントは、サブミクロンの表面仕上げと 3 ～ 8 ミクロンの制御された半径方向クリアランスを実現するために精密に研削およびラッピングされ、ステアリングの品質を定義する正確な流量計量を提供します。スリーブのポート形状は数値流体力学解析を通じて最適化されており、圧力過渡を最小限に抑えながら漸進的な流れ特性を実現しています。

•ジェローター計量セット:最適化されたインボリュート歯形を備えた内歯車セットは、最小限の摩擦で正確な体積計量を実現します。より大きな排気量ユニットの場合、ローターとステーターの境界面に針状ころ軸受を採用したオプションの Geroler 構成により、摩擦損失がさらに低減され、機械効率が向上します。

•インプットシャフトアセンブリ:ステアリング ホイール インターフェイスは標準のスプライン構成 (通常は直径 3/4 インチまたは 1 インチ、業界標準の歯数) で利用でき、エンドフロートとラジアル方向のミスアライメントに対応する精密ベアリング サポートを通じてオペレーターの入力トルクをバルブ機構に伝達します。

•安全弁:統合されたクロスラインリリーフバルブは、ステアリングホイールに加わる外力（路面の衝撃、縁石の衝撃、セルフアライニングトルク）によって引き起こされる圧力スパイクからステアリング回路を保護し、内部チェックバルブはステアリングホイールが放されたときのシリンダー圧力ロックを防ぎます。

•シーリングシステム:高品質の NBR または Viton O リングとシャフト シールは、-30 °C ～ +100 °C の全動作温度範囲にわたって油圧完全性を維持し、北極気候用途向けに定格 -40 °C までのオプションの低温シール コンパウンドを使用します。

HANJIU OSPCシリーズ概要

HANJIU OSPC シリーズには、業界で最も包括的な範囲である 12 の排気量バリエーションが含まれており、それぞれ 4 つの油圧回路構成で利用できます。この広範な製品マトリックスにより、ステアリング システム設計者は、あらゆる移動機械アプリケーションのステアリング パフォーマンスを最適化するための、これまでにない柔軟性を得ることができます。

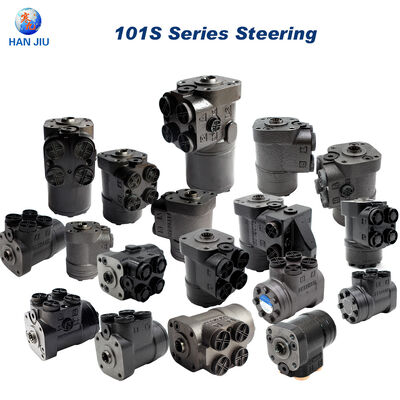

製品範囲: OSPC 40 ～ OSPC 500

HANJIU OSPC シリーズ製品ラインは 12 の変位モデルで構成されており、各モデル番号はジェローターの公称変位を 1 回転あたりの立方センチメートルで示しています。

•OSPC40:排気量 40 cm3/rev — 最小のステアリング力と狭いスペースでの正確な制御が最も重要な、小型ガーデン トラクター、小型ユーティリティ ビークル、ゴルフ コース設備、および特殊な軽量機械用の超コンパクトなエントリー ポイントです。

•OSPC50:排気量 50 cm3/rev — コンパクトな設置範囲で軽く応答性の高いステアリングを必要とする小型ユーティリティ トラクター、ミニ ローダー、地方自治体の保守車両用のコンパクトなステアリング ユニットです。

•OSPC63:排気量 63 cm3/rev — 応答性の高いステアリングとコンパクトなパッケージングが設計上の優先事項であるコンパクト トラクター、小型フォークリフト、および実用車に最適です。

•OSPC80:排気量 80 cm3/rev — 中型農業用トラクター、コンパクト ホイール ローダー、テレハンドラー向けの多用途なミッドレンジの選択肢で、ステアリング感度と快適なオペレーターの労力の最適なバランスを提供します。

•OSPC100:排気量 100 cm3/rev — 最大 120 馬力の標準農業用トラクターに最も広く指定されている排気量で、快適で疲労のないオペレーターの労力で業界標準のステアリング精度を提供します。

•OSPC125:排気量 125 cm3/rev — 120 ～ 180 馬力範囲の大型農業用トラクターおよび中型建設機械に最適化されており、ロックからロックへのステアリング ホイールの回転を減らし、生産性を向上させます。

•OSPC160:排気量 160 cm3/rev — 高いステアリング流量とオペレータ入力トルクの低減が不可欠な、大型トラクター、大型ホイール ローダー、重量フォークリフト向けの頑丈なステアリング。

•OSPC200:排気量 200 cm3/rev — 180 馬力を超える大型農業機械、建設重機、および大容量マテリアルハンドリング車両用の大容量ステアリング。

•OSPC250:排気量 250 cm3/rev — 最大のステアリング速度を必要とする最大のトラクター、アーティキュレート ダンプ トラック、特殊産業車両用の超高耐久ステアリング。

•OSPC 315:排気量 315 cm3/rev — ステアリングの関節動作を最大限に高めるために最小限のステアリング ホイール入力を必要とする最大のモバイル機器向けの最大容量の標準ユニットです。

•OSPC400:排気量 400 cm3/rev — 極端なステアリング流量を要求する特殊な重機やカスタム ステアリング アプリケーション向けの超大容量。

•OSPC500:排気量 500 cm3/rev — 大型鉱山トラックや主要土木機械など、業界で最大かつ最も重い操縦可能な機械に最大の操縦流量を提供する主力モデルです。

OSPB に対する主な設計上の利点

HANJIU OSPC および OSPB シリーズは共通の内部テクノロジーと製造プロセスを共有していますが、OSPC シリーズはいくつかの設計上の改良点を備えており、多くの OEM およびアフターマーケット アプリケーションにとって好ましい選択肢となっています。

•拡張された変位範囲:OSPC シリーズには、業界標準範囲で最小変位オービトロールである OSPC 40 が含まれており、手動または電気油圧ステアリング ソリューションが必要な最小の実用車両やコンパクトな機器の油圧ステアリングを可能にします。

•コンパクトなボディプロファイル:OSPC ボディの設計は、同等の OSPB ユニットと比較してわずかにコンパクトな円筒形のプロファイルを特徴としており、ステアリング コラムのパッケージが限られている車両への取り付けの柔軟性が向上しています。

•最適化されたフロージオメトリ:数値流体力学に基づいた内部流路の改良により、旧世代の設計と比較して中立位置の圧力降下が約 8 ～ 10% 削減され、油圧システム全体の効率が向上します。

•強化されたシール技術:高度なシール溝形状と独自の NBR/バイトン配合配合により、加速寿命試験でシールの耐用年数が最大 35% 延長され、メンテナンスの頻度と総所有コストが削減されます。

•統合ポーティングインターフェイス:OSPC シリーズは、すべての排気量バリエーションにわたって標準化されたポート配置を特徴としており、油圧システム設計を簡素化し、マルチモデル機器ファミリーに必要なホースと継手のバリエーションの数を削減します。

油圧回路構成

HANJIU OSPC の各排気量バリエーションは 4 つの異なる油圧回路構成で利用可能であり、車両の油圧システム アーキテクチャに正確に適合させることができます。

ON — オープンセンター、無反応

オープンセンター非反応構成は、中立 (直進) 位置でバルブを通る開いた流路を維持し、最小限の圧力降下でポンプの流れを循環させることができます。ステアリングホイールを回すと、バルブはオープンセンター経路を徐々に閉じ、同時にステアリングシリンダーへの計量経路を開きます。 「無反応」の指定は、道路の凹凸、障害物、タイヤのセルフアライニング トルクなどによって操舵輪にかかる外力がステアリング ホイールに戻らないことを意味します。

この構成は、ステアリングホイールのキックバックを排除することで最も快適なオペレーターエクスペリエンスを提供し、オペレーターがキャブ内で長時間を過ごす農業用トラクター、ホイールローダー、フォークリフト、および同様の機器に推奨される選択肢となっています。 ON 回路は固定容量型ギア ポンプと完全に互換性があり、最もコスト効率の高いステアリング システム アーキテクチャを表します。

または — オープンセンター、リアクション

オープン センター リアクション構成は、ジェローター セットの内部カップリングを介して、操舵ホイールからステアリング ホイールに直接機械的フィードバックを提供します。このフィードバックにより、オペレーターは道路状況、タイヤの粘着限界、ステアリング負荷を感知できるようになり、高速走行時の安全性と制御を向上できる情報が得られます。

OR 構成は、道路走行車両、農業用高速輸送トラクター、およびオペレーターが触覚ステアリング フィードバックの恩恵を受ける特定の産業用途で好まれます。しかし、その反応特性により路面からの衝撃がオペレーターの手に伝わり、不整地での長時間の操作では快適性が低下する可能性があります。

CN — クローズドセンター

クローズドセンター構成は、圧力補償制御を備えた可変容量ピストンポンプと併用するように設計されています。中立位置では、バルブがステアリング ユニットを通るすべての流れをブロックし、ポンプを低い待機圧力 (通常 15 ～ 25 bar) に維持します。ステアリング入力によりバルブが開き、ポンプからの流量を要求します。ポンプは、必要なステアリング流量を供給するために容量を増加させることで応答します。

CN回路により、直進時にステアリングユニットを通る連続的な流れがなくなり、オープンセンターシステムと比較してエネルギー消費と作動油の加熱が大幅に削減されます。この構成は、燃料効率、排出ガス削減、熱管理が設計の優先事項である最新の機器で指定されることが増えています。 CN 回路には互換性のある可変容量ポンプが必要ですが、固定容量ポンプの設置には適していません。

LS — ロードセンシング

ロード センシング構成は、最も先進的でエネルギー効率の高いステアリング回路アーキテクチャを表しています。閉中心ブロック機能に加えて、LS バルブは、負荷感知ポンプを制御する負荷感知信号 (瞬間的なステアリング要求に比例する圧力フィードバック) を生成します。この信号により、ポンプが現在のステアリング要求に必要な流量と圧力を正確に供給できるようになり、エネルギーの無駄が理論上の最小限に抑えられます。

LS 構成には、エンジン RPM の変動、他の機能からの同時油圧要求、またはステアリング負荷の変化に関係なく、完全に一貫したステアリング速度と感触を維持できるという追加の利点があります。急旋回、柔らかい地形、高負荷の装備など、ステアリング抵抗が増加すると、負荷感知システムがポンプ出力を自動的に増加させ、均一なステアリング性能を維持します。 LS 回路は、ステアリングの品質とエネルギー効率が最優先の設計目標である高級機器に選ばれる仕様です。

完全な技術仕様

以下の包括的な性能データは、ISO 4925 および業界標準の Orbitrol テスト プロトコルに従って実施された製造検証テストから編集されたものです。すべての値は、鉱物ベースの作動油 (ISO VG 46) を使用した 50°C の安定した動作温度での生産サンプル テストの統計的平均を表しています。

OSPC 40 ～ OSPC 500 — 完全なパフォーマンス データ

表 1 は、HANJIU OSPC シリーズ オービトロール ステアリング ユニットの 12 種類の完全な技術仕様マトリックスを示しています。連続定格は、継続的な使用動作に適用されます。断続定格は、動作時間ごとの 10% 未満に適用されます。

表 1: HANJIU OSPC シリーズの完全な技術仕様

仕様マトリックスからの主な所見は次のとおりです。 (1) OSPC シリーズは、超小型の 40 cm3/rev から業界をリードする 500 cm3/rev まで拡張しており、利用可能な最も包括的な排気量をカバーします。 (2) 210 bar の最大作動圧力と 175 bar の最大ステアリング圧力により、最も要求の厳しいステアリング用途に十分な能力を提供します。 (3) 1.2 Nm (OSPC 40) ～ 3.5 Nm (OSPC 500) の入力トルクにより、あらゆるサイズの車両で快適なステアリング操作が保証されます。 (4) 拡張リリーフバルブ範囲 (35 ～ 175 bar) は、製品範囲全体にわたる多様なステアリング負荷要件に対応します。

回路タイプ選択ガイド

適切な油圧回路構成の選択は、車両のポンプの種類、ステアリング性能の要件、エネルギー効率の優先順位によって異なります。表 2 に、構造化された選択のリファレンスを示します。

表 2: HANJIU OSPC 回路構成選択ガイド

ダンフォス OSPC の互換性

HANJIU OSPC シリーズは、Danfoss OSPC シリーズ orbitrol ステアリング ユニットとの物理的および機能的な完全な互換性を実現します。この互換性には、12 の排気量バリエーションすべてと 4 つの回路構成すべてが含まれており、OEM とアフターマーケットにステアリング ユニット供給用の完全に互換性のある代替ソースを提供します。

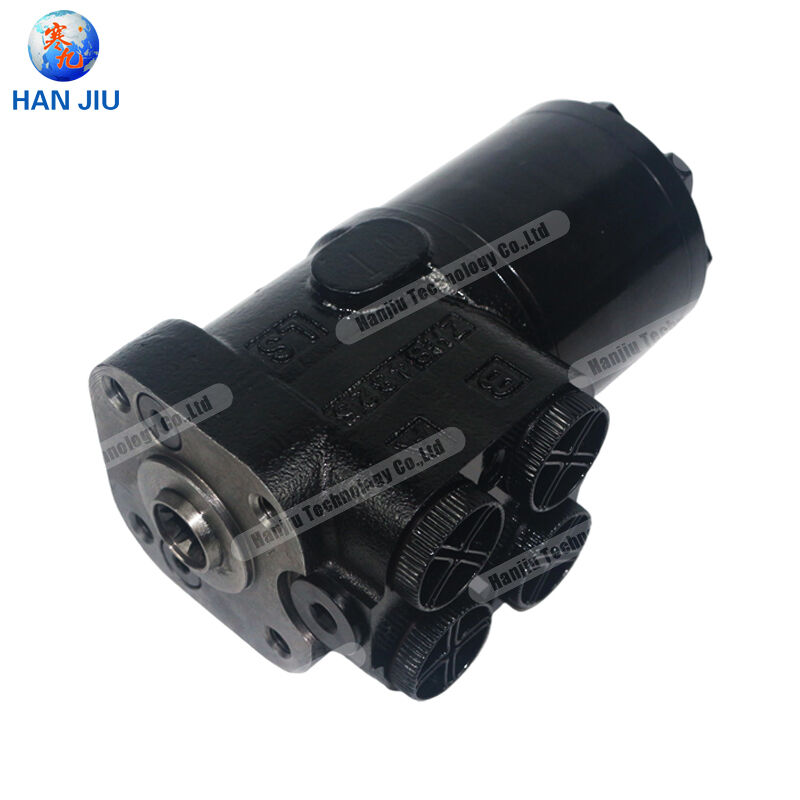

寸法の互換性

重要な取り付けおよび接続インターフェイスは Danfoss OSPC 仕様に準拠しており、ステアリング コラム、油圧配管、車両構造を変更することなく直接交換できます。

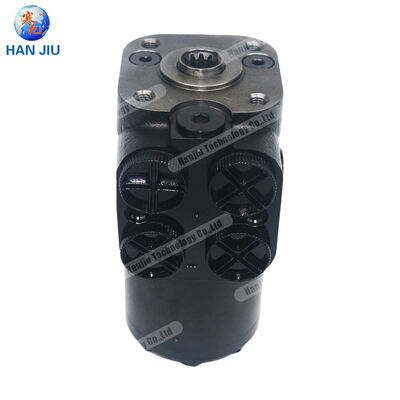

•取り付けインターフェース:パイロット直径 31.75 mm、ボルトサークル 50.8 mm 上の M6 取り付けボルトを備えた標準の 4 ボルト フランジ - すべての排気量バリエーションにわたって Danfoss OSPC 構成と同一です。

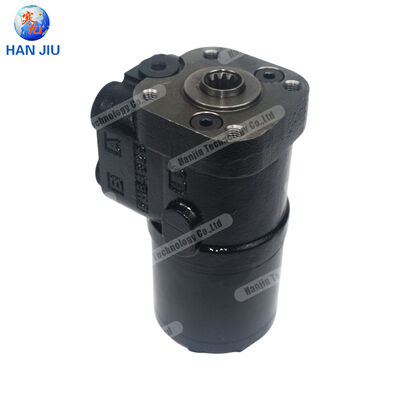

•インプットシャフト：直径 3/4 インチおよび 1 インチのスプライン シャフト (さまざまな歯数)、ウッドラフ キー シャフト、テーパー構成などの業界標準のステアリング コラム シャフト オプションは、直接互換性を確保するために Danfoss の製品と一致します。

•ポート構成:M18×1.5 または 3/8-16 UNF ネジを備えた標準的な P (圧力)、T (タンク)、L/R (シリンダー) ポート配置は、シームレスな油圧接続を実現する Danfoss OSPC ユニットと同じ位置に配置されています。

•全体的なエンベロープ:ボディ直径、フランジ高さ、シャフト延長、および全長は Danfoss OSPC 仕様に ±0.3 mm 以内で一致しており、交換用途で干渉がゼロであることが保証されます。

•LS信号ポート:ロードセンシング構成ユニットには、Danfoss OSPC-LS ユニットと同じ位置および方向に LS 信号ポートが含まれており、アダプター接続なしでロードセンシング ポンプ コントロールに直接接続できます。

パフォーマンスの検証

独立したテストにより、HANJIU と Danfoss OSPC シリーズ オービトロール ステアリング ユニットの性能が同等であることが確認されています。検証された主なパラメータは次のとおりです。

•計量精度:体積変位は全動作圧力および温度範囲にわたって公称値の ±3% 以内で、ダンフォスの製造公差に一致します。

•バルブの特性:中性圧降下、流れの進行、および計量直線性は、テスト測定の不確かさの範囲内でダンフォスの仕様と一致します。

•圧力の完全性:すべてのモデルは構造的に 1.5 倍の最大使用圧力 (315 bar) まで故障することなくテストされており、ダンフォスの安全マージンを満たしています。

•ステアリングの労力:入力トルク特性（離脱トルク、走行トルク、勾配トルク）はダンフォスの仕様帯域内に収まり、同等のステアリングフィールを確保します。

•耐久性:200万ステアリングサイクルまでの加速寿命試験により、ダンフォスの公表データと同等のシールの完全性、摩耗率、計量精度保持が確認されています。

シールキットとスペアパーツ

HANJIU OSPC シリーズ ステアリング ユニット用の完全なオーバーホール シール キットは、Danfoss の部品番号と直接相互参照されています。シール キット (標準 NBR 構成の Danfoss 151B0124 に相当) には、ユニットの完全な改修に必要なすべての O リング、シャフト シール、ジェローター ハウジング シール、およびバルブ本体ガスケットが含まれています。

個々のサービスコンポーネント (ジェローターセット、バルブスリーブ、バルブスプール、インプットシャフトアセンブリ、チェックバルブカートリッジ) は、全寸法認証を取得した正規の HANJIU 部品として在庫されています。モジュラー OSPC 構造により、コンポーネントレベルの修理が可能になり、ユニット全体を交換する場合と比較して、一般的な修理コストが 60 ～ 70% 削減されます。

さまざまな業界にわたるアプリケーション

HANJIU OSPC シリーズ orbitrol ステアリング ユニットは、世界中の農業、建設、産業、特殊車両市場における幅広い移動機械にわたるステアリング制御コアとして機能します。

農業機械

農業機械は、オービトロール ステアリング ユニットの最大の市場を代表しており、HANJIU OSPC シリーズは、コンパクトな農機具から最大の主要なフィールド機器まで、農業機械の全範囲にわたって指定されています。

•コンパクトトラクターとガーデントラクター:OSPC 40-63 ユニットは、最大 50 馬力のトラクターに指先ステアリングを提供し、無反応 ON 構成により、長時間の現場作業でもオペレーターの快適性を確保します。

•中型トラクター:OSPC 80 ～ 125 ユニットは、50 ～ 180 馬力範囲のトラクターの業界標準であり、ステアリングの精度と快適なオペレーターの労力の最適なバランスを実現します。

•大型条作物および多関節トラクター:OSPC 160 ～ 250 ユニットは最大の農業用トラクター (180 ～ 400+ HP) に対応し、最小限の車輪入力で素早いステアリング応答を提供します。

•自走式収穫機および噴霧器:オプションの LS 構成を備えた OSPC 100 ～ 200 ユニットは、正確な作物の収穫と化学薬品の散布に必要な正確で応答性の高いステアリングを実現します。

•特殊な農業機器:ブドウ園のトラクター、果樹園の機械、サトウキビ収穫機、綿摘み機は、特定のステアリング形状要件に合わせて調整された OSPC 63-160 ユニットを利用しています。

建設およびマテリアルハンドリング

建設機械および資材運搬装置は、ステアリング システムに厳しい衝撃荷重、連続運転、過酷な環境にさらされます。 HANJIU OSPC シリーズは、以下の分野で実証済みの信頼性を実証しています。

•ホイールローダー:OSPC 100 ～ 200 ユニットは、縁石の衝撃や掘削力に対するクロスラインリリーフ保護機能を備え、容量 1 ～ 10 トンのフロントエンドローダーの重いステアリング負荷に対応します。

•フォークリフト:OSPC 63-125 ユニットは、倉庫およびヤードのフォークリフト (1.5 ～ 16 トン) に正確なステアリングを提供し、限られたスペースでの操作性が生産性に直接影響します。

•バックホーローダー:OSPC 100 ～ 160 ユニットは、デュアルモード ステアリング要件、つまり応答性の高い道路走行と正確な作業現場での操作性を管理します。

•スキッドステアおよびコンパクトトラックローダー:OSPC 80-125 ユニットは、迅速な方向反転機能を備えた静油圧駆動のホイールまたはトラック モーターを制御します。

•テレハンドラー:OSPC 100-160 ユニットは、全荷重時の高さで、さまざまな地形にわたって安定した直進トラッキングと応答性の高いコーナリングを提供します。

•アーティキュレートダンプトラック:OSPC 200-315 ユニットは、荒れた建設現場や鉱山現場で大型関節運搬車 (25 ～ 60 トン) の高いステアリング負荷を管理します。

産業用および特殊車両

伝統的な農業および建設市場を超えて、HANJIU OSPC ステアリング ユニットは、さまざまな産業および特殊用途に対応します。

•地下採掘車両:採掘作業における薄型ローダー、人員運搬車、および多用途車両は、狭く粉塵の多い地下環境での信頼性の高いステアリングを実現するために OSPC 100 ～ 200 ユニットを利用しています。

•空港地上支援機器:航空機タグボート、手荷物積載機、ケータリング トラック、プッシュバック トラクターには、正確な低速操縦のために OSPC 80-160 ユニットが採用されています。

•海洋および港湾機器:船舶用フォークリフト、ドックローダー、ストラドルキャリア、造船所のトランスポーターは、塩水噴霧環境用の耐食性 OSPC ユニットを指定しています。

•道路維持管理と市営車両:街路清掃車、除雪車、道路グレーダー、ユーティリティメンテナンス車両、およびゴミ収集トラックには、信頼性の高い全天候型ステアリングを実現する OSPC 100 ～ 200 ユニットが実装されています。

•鉄道保守設備:保線車両、レールグラインダー、タンピングマシン、および鉄道車両は、デュアルモードステアリングに OSPC 125-250 ユニットを利用しています。

人間味あふれる管理とアフターサポート

HANJIU Technology の人間味あふれる経営哲学は、顧客の業務上の成功をあらゆるビジネス上の意思決定の中心に据えています。この取り組みは、総所有コストを最小限に抑え、機器の稼働時間を最大化するという明確な目標を掲げ、アプリケーションのコンサルティングから数十年にわたる信頼性の高い現場運用に至るまで、ステアリング ユニットのライフサイクル全体にわたって行われます。

メンテナンスコストの削減

ダウンタイムが収益と季節生産性に直接影響するモバイル機械では、メンテナンス戦略が総所有コストに大きく影響します。 HANJIU は各コスト要素に対応します。

•予知保全プログラム:稼働時間、環境の厳しさ、作動油の状態分析に基づいてカスタマイズされたメンテナンス スケジュール。適切なタイミングでシールを交換することで予期せぬ故障を防止し、耐用年数が残っているコンポーネントの不必要なメンテナンスを回避します。

•経済的なシールキット:完全な OSPC オーバーホール シール キットの価格は、同等の Danfoss キット価格の 55 ～ 65% で、オービトロールを装備した機械オペレーターにとって最大の定期メンテナンス コストを直接削減します。

•コンポーネントの修理可能性:モジュラー OSPC 設計により、経済的なコンポーネントレベルの修理が可能になり、完全なユニットではなく個々のジェローター セット、バルブ スプール、またはシャフト シールを交換して、修理コストを 60 ～ 70% 削減できます。

•油圧システムの最適化:HANJIU は、ステアリング ユニットの耐用年数を最大限に延ばすために、作動油の選択、濾過仕様 (ISO 4406 清浄度コード)、およびオイル分析の解釈に関する無料の技術ガイダンスを提供します。流体を適切に管理すると、シールの寿命を最大 50% 延ばすことができます。

部品の入手可能性と技術サービス

HANJIU は、アジア、ヨーロッパ、中東、アフリカ、北米、南米に戦略的に配置された配送センターで、OSPC シリーズの完全なユニットとすべてのサービス部品の大量の在庫を維持しています。この世界的な在庫により、世界中のほとんどの主要産業センターへの標準部品の注文を 24 ～ 48 時間以内に履行することができます。

テクニカル サポート サービスには、油圧専門家が常駐する地域サポート センターを通じた、アプリケーション エンジニアリングのコンサルティング、トラブルシューティング支援、保証請求処理、および故障分析が含まれます。技術文書 (設置マニュアル、油圧回路図、トラブルシューティング フローチャート、3D STEP モデル、ビデオ修復チュートリアル) は、英語、中国語、スペイン語、ロシア語、ポルトガル語、アラビア語で HANJIU 技術ポータルから入手できます。

競争上の優位性と価値提案

世界のオービトロールステアリングユニット市場において、HANJIU Technology は、実証済みのエンジニアリングの卓越性と説得力のある経済的および物流上の利点を組み合わせた、差別化された価値提案を提供します。

価格パフォーマンスのリーダーシップ

市場分析によると、HANJIU OSPC シリーズ ステアリング ユニットは、仕様と数量の約束に応じて、Danfoss OSPC の同等品と比較して取得コストを 45 ～ 60% 削減できることが実証されています。この価格設定の利点は次の結果から生じます。

•垂直製造統合:社内でのアルミニウム ダイカスト、精密 CNC 機械加工、Gerotor の製造、組み立て、テストにより、中間サプライヤーのマージンが排除され、完全な品質管理が保証されます。

•高度な生産技術:CNC マシニング センター、精密研削装置、自動組立システム、コンピュータ化されたテスト インフラストラクチャへの投資により、世界クラスの生産効率を実現しています。

•最適化されたサプライチェーン:認定された原材料サプライヤーとの長期契約と最新の ERP ベースの在庫管理により、一貫した材料品質を確保しながら調達コストを最小限に抑えることができます。

•効率的な配布:工場と地域の認定代理店との直接の関係により、多段階の流通値上げが排除され、あらゆるサプライチェーンレベルで競争力のある価格が維持されます。

この経済構造により、HANJIU は同等のエンジニアリング品質を維持しながら、ダンフォスの同等品を大幅に下回る価格で OSPC ステアリング ユニットを提供することができます。これは、ステアリングを生産装置に統合する OEM、レンタル フリート オペレーター、発展途上国のアフターマーケット ディストリビュータにとって特に魅力的な価値提案です。

配送スピードとグローバルサプライチェーン

HANJIU は、150,000 台を超えるオービトロール ステアリング ユニットの年間生産能力を維持しており、12 の排気量バリエーションと 4 つの回路タイプすべてにわたるカタログ構成の標準納期は 7 ～ 12 営業日です。特急生産により、納期は最短 3 ～ 5 営業日で緊急の要件に対応します。

確立された国際貨物運送業者とのグローバル物流パートナーシップにより、世界中で信頼性の高いドアツードア配送を提供します。輸出梱包には、真空密閉防湿保護を備えた ISPM-15 認定の木製ケースが採用されています。商業送り状、パッキングリスト、原産地証明書、CE 適合宣言書、試験証明書などの完全な輸出書類は、通関手続きの遅れを防ぐために社内で作成されます。

HANJIU は、大量の OEM 顧客向けに、ベンダー管理在庫 (VMI) と顧客施設またはその近くに在庫を配置する委託在庫プログラムを提供し、定期的な注文の配送リードタイムを効果的に排除します。

品質保証と認証

HANJIU Technology は ISO 9001:2015 認証を取得した包括的な品質管理システムを運用しており、欧州経済領域に供給されるすべての OSPC シリーズ ユニットに CE マーキングを取得し、道路走行車両のステアリング システムには ECE R79 認証を取得しています。品質プログラムには、入荷した材料の検査、工程中の寸法検証、100% ライン終了後の機能テスト、耐久性検証のための統計的サンプリングが含まれます。

すべての HANJIU OSPC ステアリング ユニットは、必須の 100% 製造テストを受けています。(1) 定格流量での中立位置の圧力降下。 (2) 複数の流量点および圧力点での計量精度。 (3) 入力トルク測定。 (4) クロスラインリリーフバルブのクラッキング圧力。 (5) 最大圧力下での外部漏れ。 (6) 逆止弁の機能。 (7) ロードセンシング信号の精度 (LS 単位)。テストデータは完全なトレーサビリティのためにシリアル番号によって電子的に記録され、リクエストに応じて証明書も入手可能です。

材料認証により、アルミニウムハウジング (EN AC-AlSi10Mg(Fe))、バルブ鋼 (合金工具鋼)、ジェローター材料 (精密硬化を施した合金鋼)、およびシールコンパウンド (NBR 70 ショア A 標準、FKM/Viton オプション) への適合性が検証されます。 ISO 17025 認定研究所での第三者の冶金分析は、内部品質管理を検証するために四半期ごとに実施されます。

結論

HANJIU OSPC シリーズ オービトロール ステアリング ユニットは、小型実用車から最大の農業機械や建設機械に至るまで、あらゆる移動機械に対応する、技術的に成熟した商業的に魅力的な油圧パワー ステアリング ソリューションです。 Danfoss OSPC モデルとの完全な互換性は、包括的な寸法分析、独立した性能テスト、および広範な文書化されたフィールド サービスを通じて検証されており、OEM 仕様およびアフターマーケット交換に必要な信頼性を提供します。

業界で最も包括的な範囲である 40 ～ 500 cm3/rev の 12 種類の排気量バリエーションと 4 つの油圧回路構成 (ON、OR、CN、LS) を備えた HANJIU OSPC シリーズは、ステアリング システム設計者に、あらゆるアプリケーションのステアリング パフォーマンスを最適化するための前例のない柔軟性を提供します。精密なジェローター計量、高度なバルブ設計、および厳格な製造品質の統合により、現代のモバイル機器に求められるステアリングの精度、信頼性、耐用年数が実現します。

確立された OEM 代替品よりも 45 ～ 60% 低い取得価格、月単位ではなく日単位で測定される納入リードタイム、生涯所有コストの最小化に重点を置いた人間味あふれるアフターマーケット サービス哲学と組み合わせることで、HANJIU OSPC シリーズは、ますます魅力的な価値提案を提供します。世界中の移動機械市場が、安全性や性能を損なうことなくコスト効率の向上を目指して進化する中、HANJIU Technology はオービトロール ステアリング ユニットの供給において優先される戦略的パートナーとしての地位を確立しており、製造能力、品質システムの強化、世界的な流通への継続的な投資により、今後数年間の競争優位性の強化を保証します。

参考文献

•ダンフォスの電力ソリューション:技術情報: OSPC Orbitrol ステアリング ユニット (出版物 520L0620)。

•ISO 4925:2020:道路車両 — 油圧システム用の非石油ベースのブレーキ液の仕様。

•ECE R79:ステアリング装置に関する車両の認可に関する統一規定。

•ISO 9001:2015:品質管理システム — 要件 (HANJIU 認証リファレンス)。

•ISO 4406:2017:油圧流体力 — 流体 — 固体粒子による汚染レベルをコード化する方法。

•ハンジウ技術カタログ:OSPC シリーズ Orbitrol ステアリング ユニット — 完全な製品仕様、寸法図、注文コード、および油圧回路図。

•HANJIU アプリケーション エンジニアリング ブリテン AE-2024-09:農業用、建設用、産業用車両用途向けの OSPC オービトロール ステアリング ユニットのサイジング手法。
