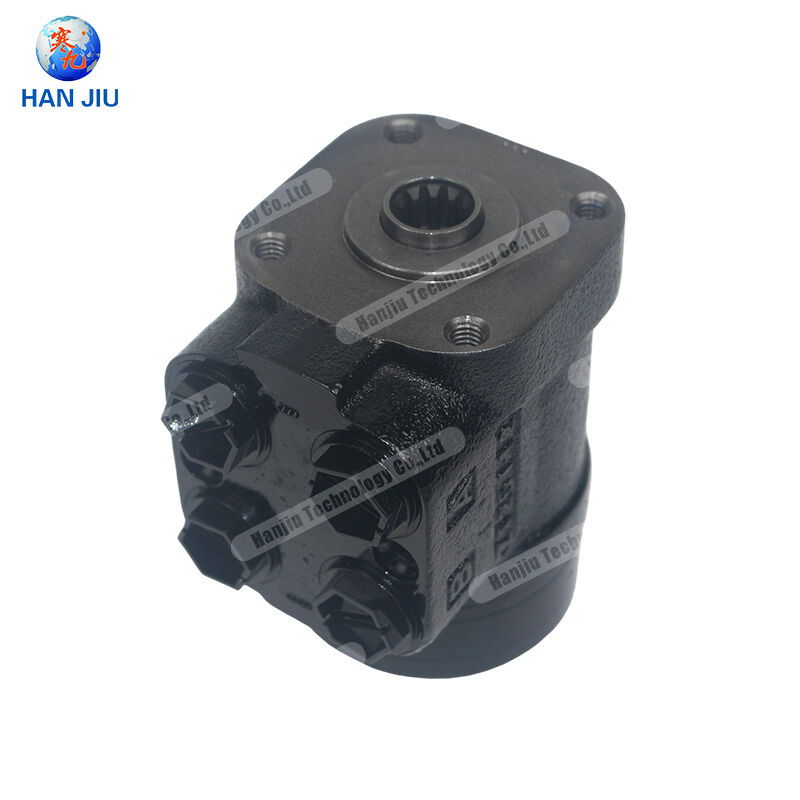

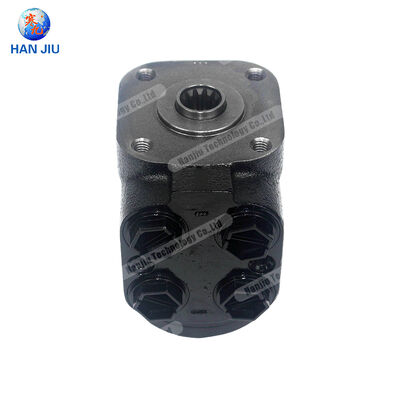

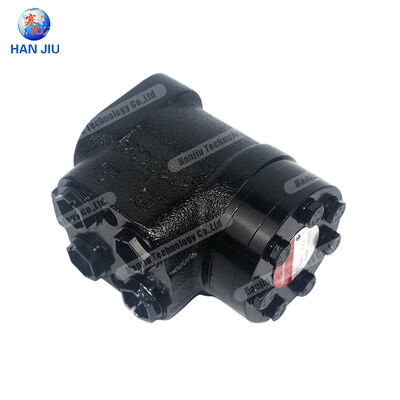

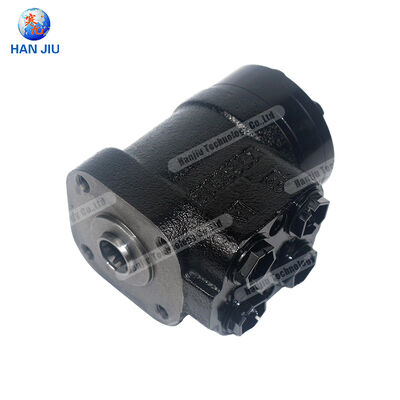

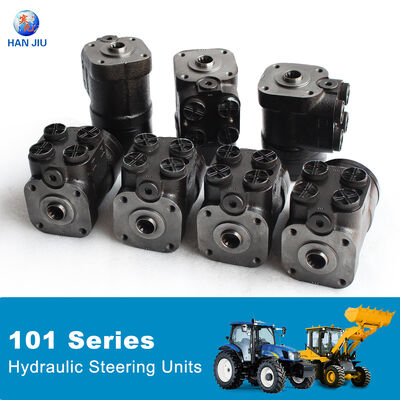

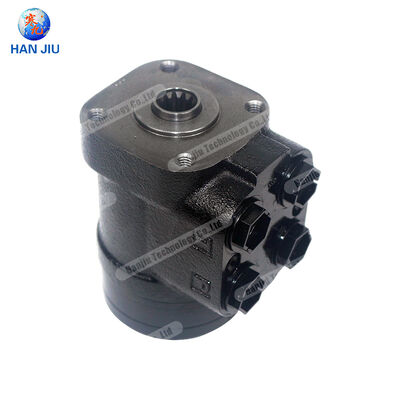

HANJIU OSPBシリーズ

オルビトロル・ステアリング・ユニット

テクニカル・ホワイト・ブック

ダンスフォス対応 オン/OR/CN/LS 費用最適化 迅速な配達

石川ハンジュー技術株式会社 2025

内容表

実行要約 3

オービトロル・ステアリング技術への導入 4

オービトロルバルブの動作原理 4

構造 構成 物 と 機能 5

HANJIU OSPBシリーズ概要 6

製品範囲:OSPB 50 から OSPB 500 6

液圧回路の構成 7

完全な技術仕様 9

OSPB 50 から OSPB 500 までの全性能データ 9

サーキットタイプ選択ガイド 11

ダンフォスのOSPB互換性 12

次元 の 互換性 12

性能検証 13

密封 器具 と 部品 14

産業間での応用 15

農業用機械 15

建築 や 材料 処理 16

産業用・船舶用車両 16

人間化された管理と販売後のサポート 17

維持費削減 17

部品の入手可能性と技術サービス 18

競争上の優位性と価値提案 19

価格 業績 リーダーシップ 19

配送速度とサプライチェーン 20

品質保証と認証 21

結論 22

参考資料 23

実行要約

ハイドロリックステアリング制御は,移動機械における最も重要な機能システムの一つであり,操作者の安全性,生産性,機器の操縦能力に直接影響を与えます.オルビトル・ステアリング・ユニット (orbitrol steering unit) は,水静止ステアリング・コントロール・ユニットまたは完全水力ステアリング・バルブとしても知られる.ステアリングシリンダーを動かす 精度計測された液圧流量に ステアリングホイールからの機械的入力を変換しますハンジュウ・テクノロジーが,軌道ロールステアリングユニットの主要メーカーとして確立しました, Danfoss OSPBとOSPCシリーズとの完全な機能と次元互換性を備えたOSPBシリーズを提供します.

この技術用ホワイトペーパーでは,HANJIU OSPBシリーズオービトルローリングステアリングユニットに関する包括的な技術ドキュメントを提示しています.OSPB50からOSPB500までの11つの移動変数をすべて含む.オープン・センター・ノン・リアクション (ON),オープン・センター・リアクション (OR),閉鎖・センター (CN),ロード・センシング (LS) を含む,完全な液圧回路の構成範囲とともに.分析は,HANJIU OSPBユニット ステアリング精度を達成することを示しています競争力のある価格,迅速な配送により,経済的な利点を有します.生命維持費を最小限に抑えるという 理念を貫いています.

HANJIU OSPBシリーズは, 50 cm3/rev (コンパクト・ユーティリティ・車両に適している) から 500 cm3/rev (最大の農業機械や建設機械に適している) のステアリング・ディスプレッシング範囲をカバーします.最大作業圧が210bar,方向圧が175barまで4つの異なる水力回路構成により,任意のポンプタイプに最適なマッチングが可能になります. 固定動力ギアポンプから圧力補償式負荷感知システムまで,エネルギー効率の確保,モバイル機器の全範囲で対応するステアリング性能

オービトロル・ステアリング技術への導入

The evolution of hydraulic steering systems for off-road vehicles and industrial machinery has been defined by the development of the orbitrol steering unit — an ingeniously compact device that integrates the functions of a metering pumpこの統合は,複雑な外部配管,複数のバルブ組,早期のステアリングシステムの設計と関連した同期課題優れたステアリング感覚,反応性,信頼性を提供しています.

"オービトロル"という用語は,ステアリングユニットの心臓として機能する内部ギアセット (ゲロターまたはゲロラー機構) の軌道運動から派生した.操作者がステアリングを回すと,入力シャフトは,ステアリング・シリンダーに水力流を誘導し,同時にゲロータ計量要素を駆動するバルブ・スロールまたは袖を駆動します.ステアホイルの回転ごとにステアホイルのシリンダーに供給される精密なオイル量を決定し,直接,車輪の位置と車両の関節間の予測可能な関係.

ハンジュー・テクノロジーが 大幅に投資した 精密製造能力は 軌道ロールステアリングユニットの生産に必要な専門加工プロセスOSPBシリーズは,専用ゲロータ製造セルを利用しています.バルブボディ加工のための精密磨き装置ステアリングユニットの検証のために設計された 総合的なライン末テストインフラストラクチャ

オルビトロルバルブの動作原理

HANJIU OSPBオービトルロールステアリングユニットは,密閉中心の水静止ステアリング原理で動作し,コンパクトなモノブロックハウジング内に3つの主要な機能要素を統合しています:

• 医療機関計量ポンプ (ゲロータセット):内部ギアセットは,軌道回転回転器と固定ステータで,方向車回転に比例する液体油の量を正確に計測します. The geometric displacement of this Gerotor set (50 to 500 cm³/rev depending on model) determines the oil volume delivered per steering wheel revolution — a critical parameter that defines steering sensitivity and the number of wheel turns from lock to lock.

• 医療機関ローータリーバルブ組:精密加工されたバルブハンドルとスロールは,ステアリングホイールの入力シャフトに直接接続され,排気油をタンクに戻しながら,圧力油を適切なステアリングシリンダーポートに導きます.中立 (直前) の位置で圧力の低下が最小で,方向車の角移動が,対応するシリンダーポートへの流れ経路を徐々に開く.

• 医療機関優先流量制御:統合優先弁は,ステアリング流がシステムポンプから優先供給を受けることを保証する.他の水力機能からの同時的な要求に関係なく,一貫したステアリング応答を維持する (ローダーリフト)ステアリングの要求を超えた過剰な流れは補助液圧回路に導かれます.

操作者がターンを開始すると,ステアリングホイールの回転により,バルブスロープはバルブスロープに比べて移動する.圧力入口からゲロータ計量装置を通って適切なシリンダーポートへの流れ経路を開くバルブ部品間の機械的な結合によって駆動されるゲロータセットは,精密に計測された油量をステアリングシリンダーに供給する.同時に,反対のシリンダーポートから油を返し,ゲロータを介して戻り,水力貯蔵庫に出口この閉ループの配置は,システム圧力や負荷変動に関係なく,ステアリングシリンダーの位置が常にステアリングホイールの移動に比例することを保証します.

構造的構成要素と機能

HANJIU OSPBシリーズステアリングユニットは,いくつかの精密設計の部品グループで構成され,それぞれがデバイスの全体的な性能,信頼性,および使用寿命に貢献します.

• 医療機関バルブ・ボディ (ホーシング):高級鋳型アルミ合金 (EN AC-AlSi10Mg ((Fe) または同等の) は,優れた加工特性を持つ軽量構造的整合性を提供します.ハウシングは,バルブ袖のための正確に磨き穴を含みます適切な密封と最小限の内部漏れを保証するために, ± 5 マイクロン以内の許容量を保持する.

• 医療機関バルブスロープとスロール:硬化された合金鋼部品,微小微小の表面仕上げと厳格な半径クリアランス (典型的には3~8ミクロン) を達成するために磨き,ラップされたステアリング品質を定義する精密流量計を備えるスリーブのポーティングジオメトリは,方向車が中心から回るにつれて流れの進行特性を決定します.

• 医療機関ゲロータ/ゲロラー計測装置:歯のプロフィールが最適化された内部ギアセットは,最小限の摩擦と磨損で正確な体積計測を提供します.ローターとステータの接触面の間に針のローラーベアリングを使用する摩擦損失を削減し,機械効率を向上させる

• 医療機関入力シャフト組成:ステアリングホイールのインターフェース,標準のステアリングコラムスプリンの配備 (通常は1インチまたは3/4インチ直径で,歯の数が異なる)操作者の入力トルクをバルブメカニズムに伝達し,精密なベアリングサポートを通じて端浮気と半径の誤った調整に対応する..

• 医療機関チェックバルブと救助バルブ:内部チェックバルブは,ステアリングホイールが解放されたときにシリンダーの圧力ロックを防ぎます.方向車輪に施された外力による圧力のピークから方向電路を保護する (道路ショック)影響を抑制するなど).

• 医療機関密封システム:高品質のNBRまたはViton Oリングとシャフトシールが,全動作温度範囲 (-30°Cから+100°C) にわたって水力学的完整性を維持します.極地気候用途のための任意の低温密封化合物.

HANJIU OSPBシリーズ概要

HANJIU OSPBシリーズには11種類のプレスポートがあり,それぞれ4つの液圧回路構成で提供されています. providing a comprehensive steering solution matrix that addresses virtually every mobile machinery steering requirement from compact utility vehicles to the largest agricultural tractors and construction equipment.

製品範囲:OSPB 50からOSPB 500

HANJIU OSPBシリーズの製品ラインは,次の11つの運動量モデルを含み,各モデルの番号は,1回転あたり立方センチメートルで名前のゲロータ運動量を示します.

• 医療機関OSPB50: オーバーライン排気量 50cm3/rev 小型便用車,ミニローダー,芝生や庭園用トラクター,そして指先で精密な方向制御を必要とする他の軽量用途用のコンパクトステアリングユニット

• 医療機関OSPB 63: オーケー オーケー排気量 63cm3/rev 小型のトラクター,小型のフォークリフト,および反応性の高いステアリングとコンパクトなエンベロープが優先される市用車に最適です.

• 医療機関OSPB 80: オーバーライン80cm3/revの排気量 中型農業用トラクター,コンパクト車輪積載機,テレハンドラー用の汎用型中型オプションで,方向力のバランスと車輪のロック・トゥ・ロック回転が可能です.

• 医療機関OSPB100:100cm3/rev 標準農業トラクターで最も人気のあるトラクターで,操作者の快適な努力で優れたステアリング精度を提供します.

• 医療機関OSPB 125: 詳細はこちら125cm3/revの排気量 大型の農業用トラクター (120-180HP) や 鍵から鍵への方向盤回転を要する中規模の建設機器に最適化されています

• 医療機関OSPB 160: 詳細はこちら転速160cm3/rev 大型トラクター,大型車輪積載機,重力フォークリフトの重用ステアリング 高いステアリング速度と操作者の労力を減らすことが不可欠です.

• 医療機関OSPB 200: オーバーライン排気量200cm3/rev 大型の農業機械 (180HP以上),重型建設機器,大型物資搬送車用の高容量ステアリングユニット

• 医療機関OSPB 250: オーバーライン排気量 250cm3/rev 超重用ステアリング 最大型のトラクター,大型関節式ダンパー,および専門産業用車両.

• 医療機関OSPB315:駆動容量 315 cm3/rev 最大関節化のために最小の方向盤入力を必要とする最大の移動機器の最大容量標準単位

• 医療機関OSPB 400: オーバーライン400cm3/rev 超高容量 特殊重型機器や極速のステアリングを必要とするカスタムステアリング用

• 医療機関OSPB 500: オーバーライン排気量 500cm3/rev 業界最大の重量ステアブル機器の最大ステアリング流量を提供する旗艦モデル

水力回路の配置

各HANJIU OSPBの転機変種は4つの異なる液圧回路構成で提供されており,車両の液圧システムアーキテクチャに最適なマッチングを可能にします.

オン オープンセンター,反応しない

オープンセンター非反応構成は,特に農業および建設機器で最も広く使用される回路タイプである. ON構成では,内閥は中立位置で開いたセンター経路を維持ポンプの流れがステアリングユニットを通過し,最小限の圧力低下で,水力貯蔵庫に戻れるようにします.ステアリングホイールが回転すると,バルブが徐々に開いた中央経路を閉め,同時にステアリングシリンダーへの計測経路を開く"反応しない"という特徴は,方向車に施された外力 (道路の不規則性,障害物,方向盤に伝わらないこの隔離は,方向盤のキックバックを防ぐことで快適な操作体験を提供し,ほとんどのオフロードアプリケーションで好ましい構成です.

ON回路は固定振動のギアポンプと普遍的に互換性があり,トラクター,ロード,フォークリフト,操作者の快適性が第一に考慮されるような設備.

OR オープンセンター,反応

オープン・センター・リアクションの配置は,方向車から方向車への直接的な機械的なフィードバック経路を提供します.操作者が方向車を通して道路条件とタイヤ抵抗を"感じ取ることができる". OR 構成では,フィードバックリンク (通常はゲロータセットの機械的なコップリングを通じて実装される) は,ステアリング・シリンダーの位置情報をバルブ・スロールに送信します.ステアリングホイールの位置がステアリングホイールの角度に直接対応するサーボフォローヤー効果を生成する.

反応型ステアリングは,操作者が地形条件やタイヤ接着に関する触覚によるフィードバックを利用するアプリケーション,例えば高速農業輸送で好ましい.道路用車しかし,OR構成は運転手の手に道路ショックを伝達し,通常はON変種よりも連続運転に快適ではありません.

CN 閉店センター

閉ざされたセンター配置は,圧力を補償する変圧圧ポンプ (通常は負荷感知または圧力を補償する制御を持つピストンポンプ) で使用するように設計されています.中立状態でステアリングユニットを通過し,ポンプを待機圧力 (通常15-25bar) に維持する.ステアリングが開始されると,ポンプからの流量要求にバルブが開きます.必要なステアリングフローを供給するために移動量を増加させることで反応する.

CN回路は,方向装置を直前位置に置いて継続的な流れを排除し,開心型システムと比較してエネルギー消費と水力油加熱を削減します.この配置は,燃料効率と熱管理が優先されている現代機器設計でますます指定されていますCN回路には互換性のある変速ポンプが必要であり,固定変速ポンプ装置には適していません.

LS 負荷感知

負荷感知コンフィギュレーションは,最も先進的でエネルギー効率の高いステアリング回路のタイプを表しています.中立位置での閉ざされたセンターブロック機能に加えて,LS弁は負荷感知信号 (ステアリング回路の瞬間の需要に比例する圧力フィードバック) を生成し,負荷感知ポンプを制御する.この信号は,ポンプが,電流のステアリング需要に必要な流量と圧力を正確に供給することを保証します.

LS配置は,エンジンのRPMの変化,他の機能からの同時水力学的要求,ステアリング負荷の変化ステアリングの負荷が増加するにつれて (緊密な曲がり,柔らかい地面,重い機器),負荷感知システムは自動でポンプ出力を調整し,ステアリングのパフォーマンスを維持します.LS回路は,ステアリング品質とエネルギー効率が最重要である高級機器設計のための好ましい構成です.

完全な技術仕様

以下の包括的な性能データは,ISO 4925および業界標準の軌道ロール試験プロトコルに従って実施された生産検証試験から収集されました.すべての値は,鉱物ベースの水力油 (ISO VG 46) を使用し,安定した動作温度50°Cで試験した生産サンプルからの統計的平均値を表します..

OSPB 50 から OSPB 500 完全性能データ

表 1 は,HANJIU OSPB シリーズ 11 種類のオービトルステアリングユニットの完全な技術仕様マトリックスを示しています.4つの回路構成すべてで適用される性能データ (ON), OR, CN, LS) は,別記がない限り.

表1:HANJIU OSPBシリーズ 完全な技術仕様

仕様データからの重要な注意点: (1) Displacement range from 50 to 500 cm³/rev enables steering system design for vehicles spanning the complete range from compact utility equipment to the largest agricultural and construction machinery(2) 最大作業圧210barと最大ステアリング圧175barは,重型機器における最も厳しいステアリング負荷に対応する十分な能力を提供する.(3) 入力トルク 1.5〜3.0 Nmは,すべての身体能力を持つ操作者にとって快適な方向力の提供です. (4) 中立位置での最大圧力低下 (12 bar for ON/OR,標準的なポンプサイズメソッドと互換性を確保する.

回路タイプ選択ガイド

適切な水力回路構成の選択は,車両のポンプタイプ,ステアリング性能要件,エネルギー効率の優先事項に依存する.

表2:HANJIU OSPB回路構成選択ガイド

表2の選択行列は,回路タイプ選択のための初期ガイドラインを提供します.最終仕様は,HANJIUアプリケーションエンジニアリングと協議して確認する必要があります.ポンプの特性を考慮し, 車両の質量,ステアリングの幾何学,計画された用途の運用条件.

ダンフォスのOSPB互換性

HANJIU OSPBシリーズは,Danfoss OSPBとOSPCシリーズのオービトルロールステアリングユニットと完全な物理的および機能的互換性を達成しています.この互換性は,すべての11の移動変数と4つの回路構成をすべて含む補修品市場やOEM業界に 完全互換性のある ステアリングユニット供給の代替供給源を提供します

次元互換性

すべての重要なマウントと接続インターフェイスは Danfoss OSPB/OSPC 仕様に対応し,ステアリングコラム,水道管,車両の構造:

• 医療機関マウントインターフェイス:標準的な4ボルトのフレンズ取り付け,パイロットの直径31.75mm (1.25インチ) とM6の取り付けボルトを50.8mmのボルト円に.

• 医療機関入力シャフト:標準的なステアリングコラムシャフトオプションは,直径3/4インチと1インチのスピンシャフト (歯の数が異なります) ワッドラフキーシャフト,ダイレクト・ステアリング・ホイール・コラム互換性に関するDanfossのオファーをマッチします.

• 医療機関ポート設定:標準的なポート配列は,P (圧力入口),T (タンク戻り),L/R (左/右シリンダーポート) の3つの主要な接続ポートを有する.ポートスレッドはM18×1である.5 または 3/8-16 UNF モデル変種に応じて, Danfoss 港の仕様を参照する.

• 医療機関総封筒:ボディ直径,マウントフレンズの高さ,入力シャフトの拡張,および総軸長はDanfoss OSPB仕様に ±0.3 mm 内に一致し,交換アプリケーションにゼロの干渉を保証します.

• 医療機関負荷感知信号ポート:LS 構成ユニットには,Danfoss OSPC-LS ユニットと同じ位置と方向に負荷感知信号ポート (通常 M12 × 1.5 または 1/4 NPT) が含まれる.既存の負荷感知ポンプ制御装置への直接接続を可能にする.

性能検証

総合的な試験により,HANJIUとDanfoss OSPBシリーズオービトルロールステアリングユニットの性能が同等であることが確認されました.検証されたパラメータには以下が含まれます:

• 医療機関測定精度:総作業圧力と温度範囲において,名値の ± 3% の範囲内の体積変位偏差で,Danfoss の生産許容量に対応する.

• 医療機関バルブ特性:中立位置圧縮,流れ進捗曲線,測定線性等が測定不確実性内でDanfossの仕様と一致する.

• 医療機関圧力容量:すべてのモデルは,Danfossの安全基準を満たす構造障害や密封漏れなしで,最大作業圧の1.5倍 (315bar) に試験されました.

• 医療機関ステアリング力:入力トルク特性 (離散トルク,走行トルク,トルクグラデーション) は Danfoss 仕様帯に該当し,操作者のステアリング感覚を同等に保証します.

• 医療機関耐久性テスト:ステアリングサイクル200万回までの寿命加速試験により,シール完全性,磨損率,計測精度維持がDanfossの発行した耐久性データと同等であることが示されています.

シールキットとスペアパーツ

HANJIU OSPBシリーズステアリングユニットの完全な修理シールキットは,Danfossの部品番号への直接的なクロス参照で入手できます.密封キット (標準NBR構成のDanfoss 151B0118に対応) にはすべてのOリングが含まれます.シャフトシール,ゲロータホイスシール,バルブボディのガシケットは,ステアリングユニットの完全なリニューアルに必要な.

ゲロータセット,バルブスリーブ,バルブスロール,入力シャフト組,チェックバルブカートリッジを含む個々のサービス部品は,本物HANJIU部品として保管されています.OSPB設計プラットフォームに共通するモジュール構造により,完全なユニット交換ではなく部品レベルの修理が可能になります修理コストは新品の購入に比べ 65% 削減できます

産業間での応用

HANJIU OSPBシリーズオービトルロールステアリングユニットは,農業,建設,産業,海洋部門の幅広い移動機械のステアリング制御コアとして機能します.広範囲の移動幅と複数の回路構成により,動力駆動ステアリング支援を必要とするほぼすべての車輪車や車列車に対して,仕様により最適化されたステアリングが可能になります.

農業用機械

農業用機器は,軌道ロールステアリングユニットの最大の単一市場セグメントを代表しており,HANJIU OSPBシリーズは,農用機械の全範囲に指定されています.

• 医療機関コンパクト・ユーティリティ・トラクターON回路のOSPB 50-80ユニットは,長時間労働中に操作者の快適性を保証する反応しない配置で,最大50HPのトラクターに指先の方向性を提供します.

• 医療機関中型トラクター:OSPB 100-125ユニットは,80-150 HP の範囲のトラクターのための業界標準であり,フィールドワークや道路輸送のためのステアリングの感度と操作者の努力の最適なバランスを提供しています.

• 医療機関列作物と関節式トラクター:OSPB 160-250台は,大きな農用トラクター (150-400馬力) に使用され,大きな道具を操縦するには高いステアリング流量と迅速なステアリング応答が不可欠である.

• 医療機関自動駆動の収穫機と噴霧機:選択可能なLS配置のOSPB 125-200ユニットは,正確な作物収穫と化学的適用に必要な正確な応答性のあるステアリングを提供します.

• 医療機関特殊農業機器:甘草刈り機,綿刈り機,ブドウ畑のトラクターは,各機械の特定のステアリング幾何学と動作条件に合わせたOSPB100~160台を使用する.

建築 材料 処理

建設 工業 機器 の 制御 システム は 激しい 衝撃 負荷,継続 的 な 動作,そして 厳しい 環境 条件 に 晒さ れ ます.HANJIU OSPBシリーズは,:

• 医療機関輪式ロード機:OSPB 125-200ユニットでは,前端ロードマンの重いステアリング負荷 (1-10トンの容量) を処理し,横線解脱バルブで,ブレーン衝撃と掘削力による損傷から保護する.

• 医療機関フォークリフト:OSPB 63-125ユニットは,密室での操縦性が生産性の重要な要因である倉庫および造船場のフォークリフト (容量1.5〜16トン) の正確な方向性を提供します.

• 医療機関バックホー・ローダー:OSPB 100-160ユニットは,バックホーの二モードステアリング要件を管理し,応答性のある道路移動ステアリングと正確な作業現場操作性を提供します.

• 医療機関スキッド・ステア・ローダー:OSPB 80-125 ユニットは,高速方向転換と正確な速度制御が不可欠なスキードステアステアステアステアステアステアステアステアステアステアステアステアステアステアシステムにおける水静止駆動ホイールモーターを制御する.

• 医療機関テレハンドラー:OSPB 100-160ユニットは,望遠鏡操作用のステアリング制御を提供する. 安定した直進追跡と多様な地形での応答性のあるコーニングが必要です.

• 医療機関関節式ダンプトラック:OSPB 200-315ユニットは,粗い建設や採掘現場で運行されている大型関節式輸送船 (25-60トンの容量) の高いステアリング負荷を管理します.

産業用車と船舶用車

伝統的な農業および建設市場を超えて,HANJIU OSPBステアリングユニットは,産業自動化および船舶機器の専門アプリケーションに対応しています:

• 医療機関地下採掘用車両:低プロフィールロード機と鉱山作業における人材輸送機は,狭い,塵の多い地下環境で信頼性の高い方向性を確保するためにOSPB100~160ユニットを使用します.

• 医療機関空港地面支援:航空機のリグ,荷物装荷機,およびキャテリングトラックでは,航空機とターミナルインフラストラクチャの周りの低速精密な操縦のためにOSPB80-125ユニットを使用しています.

• 医療機関海上船団用車両:船舶のフォークリフト,ドック・ロード,造船所の輸送機は,塩噴霧環境での動作のための耐腐蝕OSPBユニットを指定する.

• 医療機関鉄道整備軌道の整備車両,鉄道磨機,タンピングマシンは OSPB 125-200ユニットを使用.

• 医療機関市役所と道路整備:道路掃除機,スノープル,道路格付け機,および公益設備の整備車両は,OSPB 100-160ユニットを導入し,すべての天候で信頼性の高いステアリング性能を提供します.

人間化された管理と販売後のサポート

HANJIU Technologyの顧客成功へのコミットメントは,最初のアプリケーションのコンサルティングから数十年にわたる信頼性の高いフィールド運用まで,ステアリングユニットのライフサイクルのあらゆる段階に広がっています.企業経営の理念は 顧客事業の成功を ビジネス決定の中心にしています明らかに所有コストを最小限に抑え 設備の稼働時間を最大限に高めることです

維持費削減

オルビトル・ステアリング・ユニットの所有総コストには,取得コスト,設置労働,液体,フィルター交換,シール交換,および最終的な改修または交換が含まれます.ハンジウは各コスト要素を対象としたプログラムで取り扱う:

• 医療機関予防保守のスケジュール:操作時間,環境の重さ,および水力油の状態分析に基づいて,パーソナライズされた保守間隔の推奨事項.正確 に 計画 さ れ た 密封 器 の 交換 は,装置 を 完全 に 交換 する 必要 が ある 壊滅 的 な 障害 を 防ぐ.

• 医療機関シールキットの価格:OSPBの完全な修理シールキットの価格は Danfoss の同等のキットの価格の55~65%です車両車隊運営者およびアフターサービスプロバイダの定期的な保守コスト要素を直接削減する.

• 医療機関部品レベルでの修復可能性:OSPBのモジュール構造により,部品レベルでの経済的な修理が可能になります.新しいユニットの交換と比較して典型的な修理コストを60~70%削減する.

• 医療機関液体管理HANJIUは,ステアリングユニットの使用寿命を最大化するために,水力流体選択,過濾仕様,およびオイル分析解釈に関する補完的な技術的な指導を提供します.流体 を 適切に 管理 する こと に よっ て,注意 を 怠る システム と 比べ て,シール の 寿命 が 50% まで 延長 できる.

部品の入手可能性と技術サービス

HANJIUは,OSPBシリーズの完全なユニットとすべてのサービスパーツを,アジア,ヨーロッパ,中東,アフリカ,北米,南アメリカこのグローバル・インベントリー・ポジショニングにより 24~48時間以内に 標準部品の注文を ほとんどの主要産業センターに届けることができます

会社の技術サービス組織は,アプリケーションエンジニアリングのコンサルティング,トラブルシューティングの支援,保証請求処理,地域支援センターを通じて 障害分析サービスインストールマニュアル,水力図図,トラブルシューティングフローチャート,ビデオ修理チュートリアルを含む技術リソースは,HANJIU技術ポータルで英語で利用できます.,中国語,スペイン語,ロシア語,ポルトガル語,アラビア語

競争上の優位性と価値提案

オービトル・ステアリング・ユニットの競争環境ではHANJIU Technologyは,検証されたエンジニアリング品質と,確立された欧州の代替品に比べて重要な経済的および物流上の利点を組み合わせた,差別化された価値提案を提供します..

価格・パフォーマンスにおけるリーダーシップ

市場分析によると,HANJIU OSPBシリーズステアリングユニットは,Danfoss OSPB/OSPCと同等の製品と比較して,生産コストを45%~60%削減することが示されています.サーキット構成この価格設定の利点は,次のことから生じます.

• 医療機関垂直製造統合精密なCNC加工 ゲロータ製造 組み立て製造プロセス全体で完全な品質管理を保証します.

• 医療機関先進的な生産技術機械加工センター,精密磨削設備,自動組立システムに 莫大な投資最先端のヨーロッパ製造業者と同等の生産効率を達成する.

• 医療機関供給チェーン管理を最適化するLong-term agreements with certified raw material suppliers and modern ERP-based inventory management minimize procurement costs while ensuring consistent material quality and production schedule reliability.

• 医療機関効率的な配送ネットワーク:認可された地域ディストリビューターとの直接工場関係により,確立されたOEMサプライチェーンに特有の多層配給マークアップがなくなり,供給チェーン各レベルにおいて競争力のある価格を維持する.

This economic structure enables HANJIU to offer steering units at prices significantly below Danfoss equivalents while maintaining equivalent engineering quality and manufacturing precision — a value proposition that has driven rapid market share growth among cost-conscious OEMs世界各地のアフターマーケットの販売業者や 自動車車隊の運営者

配送速度とサプライチェーン

HANJIUは年間10万台以上のオービタルロールステアリングを生産する標準的な配達期限は 7~12 営業日で,すべての配列変種と回路タイプでカタログ構成緊急の需要に対応する 急速な生産プログラムがあり 重要なアプリケーションでは 3-5 営業日以内に配達できます

グローバル・ロジスティック・パートナーシップは 既知の国際貨物輸送業者と連携し 世界中の目的地に 信頼性の高いドア・トゥ・ドア・デリバリーを提供しています輸出用パッケージには,ISPM-15認定の木製ケースと真空密封の防湿壁が使用されています.輸送期間や天候条件に関係なく,工場新鮮な状態で到着することを保証します. 商用請求書,梱包リストを含む完全な輸出文書,産地証明書,CE適合申告,および適用される試験証明書は,自社で作成され,関税処理の遅延を防ぐことができます.

予測可能な需要パターンを持つ 大量のOEM顧客にとってHANJIUは,ベンダー管理の在庫 (VMI) とコンシネメントの在庫プログラムを提供し,在庫は顧客の組み立て施設に位置または隣接しています.これらのプログラムは,顧客の回転資本と在庫運搬コストを最適化しながら,繰り返し注文の配達先の時間を効果的に排除します.

品質保証と認証

HANJIU Technologyは,ISO 9001:2015基準に認定された包括的な品質管理システムを運営しています.欧州経済圏に供給されるOSPBシリーズオービトロールステアリングユニットすべてにCEマークの認証と,道路車両で使用されるステアリングシステムにECE R79の認証品質保証プログラムには 入荷材料の検査,プロセス中の次元検証, 100%のライン終了機能テスト,長期耐久性の検証のための統計抽出.

各HANJIU OSPBシリーズステアリングユニットは,以下の100%の生産試験を強制的に受けます. (1) 定量流量での中立位置圧力低下の検証.(2) 測定精度の確認は,定数封筒の複数の流量および圧力操作点で(3) ステアリング力の特性を確認するための入力トルク測定 (4) 横線解脱弁のクラッキング圧の検証(5) 熱安定化による最大作業圧下での外部の漏れ検査; (6) バルブ機能試験をチェックし, (7) 負荷感知信号の精度検証 (LS構成ユニット).すべての試験データは電子的に記録され,完全な生産追跡性を確保するためにシリアル番号でアーカイブされます.要求に応じて個別試験証明書が提供されます.

材料認証は,アルミニウム合金ホースの仕様要件 (EN AC-AlSi10Mg ((Fe)) に準拠していることを確認する各生産ラッシュに付属する.バルブ鋼 (適正な熱処理を施した金属合金製の工具鋼)精密硬化された合金鋼) とシール化合物 (NBR 70 ショアA 標準,高温アプリケーションのためのFKM/Vitonオプション). Third-party metallurgical analysis and mechanical property verification is conducted at ISO 17025 accredited external laboratories on a quarterly schedule to validate internal quality control processes.

結論

HANJIU OSPBシリーズオービトルローリングステアリングユニットは,農業,建設,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車,自動車産業用完全な交換可能性 詳細な次元相関,性能ベンチマーク,既存の装置のOEM仕様とアフターマーケットの交換に必要な信頼性を提供します.

精密ゲロータ計測技術,先進的なバルブ設計,4つの異なる液圧回路構成 (ON,OR,CN,LS) の統合厳格な製造品質が ステアリングの精度を保証しますモバイル機器の購入価格が 既知のOEM代替品よりも 45~60%低くなると納期は数ヶ月ではなく数日で測定される生命維持コストを最小限に抑えるという 理念を掲げていますHANJIU OSPBシリーズは,今日のコスト意識のグローバル市場でますます説得力のある価値提案を提供しています.

50~500cm3/rev の11種類の動力変数で,HANJIUは業界で最も包括的なオービトル・ステアリング・ユニットを提供しています.コンパクトなユーティリティマシンから最大の農業機器や建設機器まで,車両のための最適なステアリングシステムの設計を可能にします移動機械のOEMや世界各地の車隊運営者が,ステアリング品質や操作者の安全を損なうことなく,機器の経済性を最適化しようとしているため,ハンジュー・テクノロジーがオービタロール・ステアリング・ユニット供給の好ましい戦略パートナーとして立っています生産能力,品質システムの強化,グローバル配送への投資が継続され,今後も競争優位性が強化される.

参考資料

• 医療機関ダンフォス・パワー・ソリューションズ技術情報:OSPBとOSPC軌道制御装置 (出版物520L0545)

• 医療機関ISO 4925:2020:道路車両 石油ベースのブレーキ液以外の水力システム用ブレーキ液の規格

• 医療機関ECE R79:ステアリング装置の車両の承認に関する統一規定

• 医療機関ISO 9001 規格:2015:品質管理システム 要求事項 (HANJIU認証参照)

• 医療機関ISO4406では2017:水力流体電源 流体 固体粒子による汚染レベルをコードする方法

• 医療機関ハンジュ技術カタログ:OSPBシリーズオービトロルステアリングユニット 製品仕様,寸法図,注文コード,水力回路図をすべて表示する.

• 医療機関HANJIU アプリケーションエンジニアリング ブレテン AE-2024-07:Orbitrol ステアリングユニットのサイズ付け方法論 農業用トラクター,車輪積載機,フォークリフト
