エグゼクティブサマリー

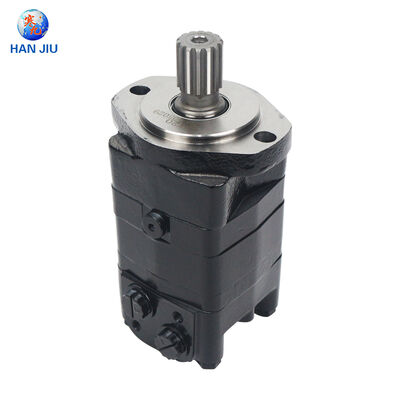

HANJIU OMS シリーズの高耐久軌道油圧モーターは、ジェローター ベースの動力伝達技術の頂点であり、最大のトルク出力、優れた支持力、および最も極端な動作条件下での優れた耐久性を要求する用途向けに設計されています。ディスク型分配バルブを備えた高度な Geroler ギアセットを備えた OMS シリーズは、世界中の最大かつ最も要求の厳しい移動式および定置式機器に油圧動力を供給します。このホワイトペーパーでは、OMS 80 から OMS 500 までの 9 つの排気量バリエーションを含む完全な HANJIU OMS 製品ラインを、包括的な技術仕様、相互参照データ、アフターマーケット サポート情報とともに紹介します。

Shijiazhuang Hanjiu Technology Co., Ltd. は、重荷重用油圧伝動装置のベンチマークとして世界的に認められている Danfoss OMS シリーズとの寸法および性能の完全な互換性を実現するために、OMS シリーズ軌道モーターを設計しました。 80.5 cm3 ～ 476.5 cm3 の範囲の幾何学的変位、175 bar (一部のモデルでは最大 205 bar) の最大連続圧力降下定格、1,091 Nm に達するピークトルク出力を備えた HANJIU OMS モーターは、世界中の建設、鉱業、林業、海洋、および重工業部門の OEM 機器メーカー、油圧システム インテグレーター、アフターマーケット サービス プロバイダーに高性能でコスト効率の高いソリューションを提供します。

キーワード: HANJIU OMS 軌道モーター、ヘビーデューティ油圧モーター、ダンフォス OMS 互換、OMS 80 OMS 100 OMS 125 OMS 160 OMS 200 OMS 250 OMS 315 OMS 400 OMS 500、ゲロラー軌道モーター、ディスクバルブ油圧モーター、低速高トルク油圧モーター、建設機械油圧モーター、鉱山機械油圧モーター、油圧モータースペア部品、オービタルモーターシールキット

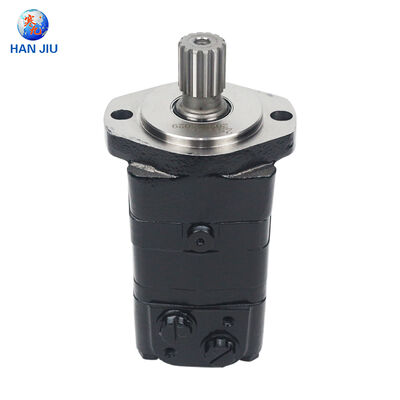

第 1 章 OMS シリーズ: 高耐久軌道モーター技術

1.1 ディスク分配バルブ付き Geroler ギアセット

HANJIU OMS シリーズは、精密ディスク型分配バルブと組み合わせた高度な Geroler (Generated Roller) ギアセット設計を採用しており、ヘビーデューティー軌道油圧モーターの性能の新たな基準を確立しています。ジェローラー機構は従来のジェローター原理を進化させたもので、ステーターの歯のポケット内に円筒形のローラーを組み込み、ローターとの転がり接触面を形成します。この設計革新により、性能に大きな利点がもたらされます。転がり接触により、ローターとステーターの歯の間の滑り摩擦が排除され、機械的摩耗が劇的に減少し、動作寿命が延長されます。ローラー要素はより大きな接触領域全体に負荷を分散し、大幅に高いトルク伝達容量を可能にします。また、Geroler 構造は、コンポーネントの変形や効率の低下を引き起こすことなく、極端な圧力差に耐えます。

出力シャフトと同軸に取り付けられたディスク型分配バルブは、小型軌道モーターに見られる従来のスプールバルブを置き換えます。このディスクバルブ設計は、漏れを最小限に抑えながら正確な作動油のタイミングを提供し、最大圧力と最小速度でも最適な体積効率を保証します。フラットディスク構成は、円筒形スプール設計と比較して優れた耐摩耗性を提供し、モーターの長い耐用年数を通じて正確なポーティング精度を維持します。ディスクバルブとシャフトアセンブリの統合により、外部のタイミング機構が不要になり、ほぼゼロから最大定格 rpm までの全速度範囲にわたって信頼性の高い動作が保証されます。

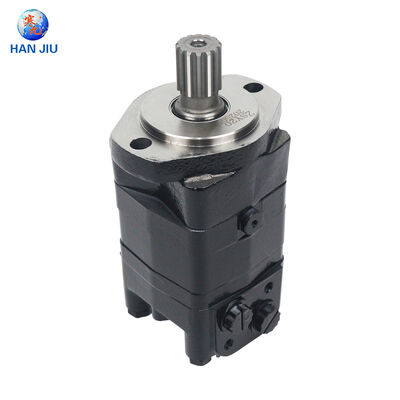

OMS シリーズのハウジングは高強度球状鋳鉄から鋳造されており、動作中に発生する高い内圧を抑えるための優れた構造剛性を備えています。強化されたシャフトベアリングは、かなりのラジアル荷重とアキシアル荷重に耐えられるように特別に寸法設定されており、補助的な外部ベアリングサポートなしで最も要求の厳しい用途でのダイレクトドライブ設置が可能です。すべてのシャフト シールは標準構成と高圧構成で利用でき、高圧シャフト シール (HPS) オプションは、外部ドレン接続を必要とせずに連続最大 140 bar の戻りライン圧力に耐えることができます。

1.2 OMS、OMR、OMH: パフォーマンス階層

OMS、OMR、OMH シリーズ間の階層関係を理解することで、機器設計者は各アプリケーション層に最適なモーターを選択できます。 OMS は、ダンフォス互換軌道モーターの高耐久性の頂点を表しており、OMR (中型) ファミリーと OMH (大排気量) ファミリーの両方を大幅に上回る構造および性能特性を備えています。

● 圧力能力:OMR の 140 bar、OMH 200 の 115 bar と比較して、OMS は 175 bar の連続圧力降下 (OMS 80-160 モデルでは最大 205 bar) を達成し、単位容積当たりのトルク出力を大幅に向上させることができます。

● 入口圧力定格: 最大入口圧力は、OMS では連続 250 bar、ピークでは 300 bar に達しますが、OMR では 210 bar、OMH では 225 bar に達し、最も要求の厳しい油圧システムでの動作をサポートします。

● トルク出力：連続トルク範囲は 226 Nm (OMS 80) ～ 870 Nm (OMS 315) で、最大トルクは 1,091 Nm に達し、OMR の最大値 520 Nm を大幅に上回ります。

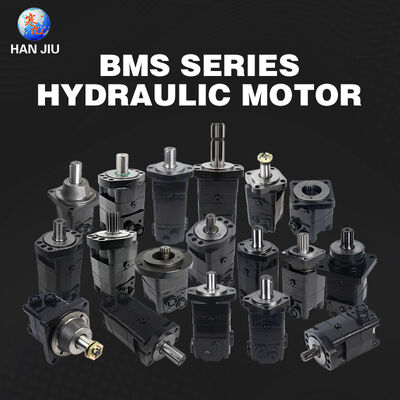

● 取り付けフランジのオプション: OMS は、E2、E4、F6 菱形、W ホイール、E2B、SP 正方形、D サークル、および E スクエア構成を含む最も広範なフランジの選択肢を提供し、比類のない取り付けの柔軟性を提供します。

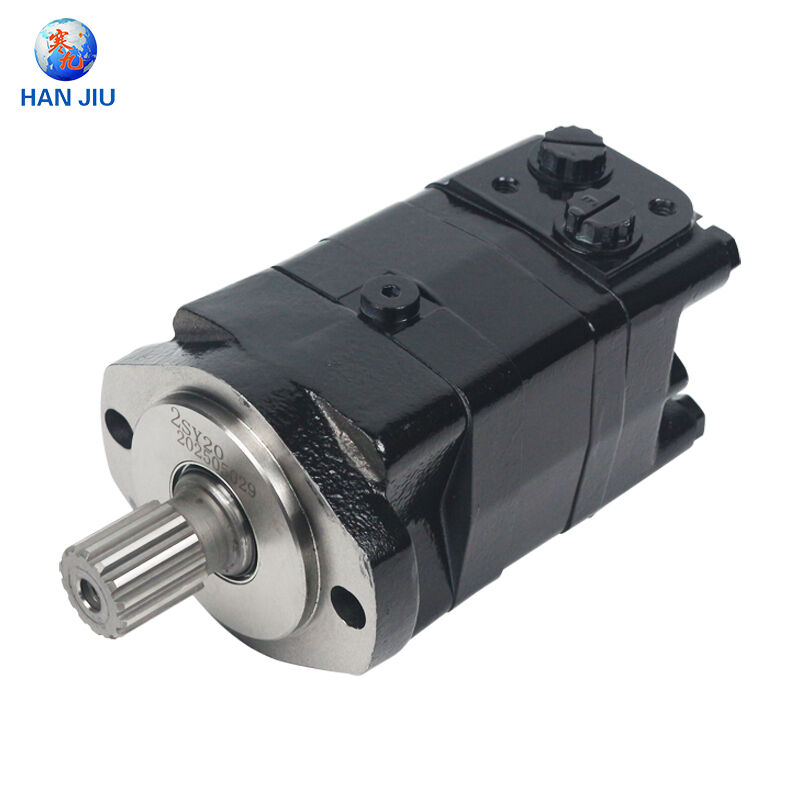

● シャフト オプション: 25 mm、32 mm、25.4 mm、31.75 mm 円筒形、SAE 6B スプライン、14-DP スプライン、テーパー 1:10 および 1:8、およびサブシャフト オプションを含む幅広いシャフト構成

● ベアリング容量: OMS シャフトベアリングは軌道モーターファミリーの中で最大で、外部サポートなしで直接駆動ホイール、ドラム、ウインチからの極端なラジアル荷重に耐えるように設計されています。

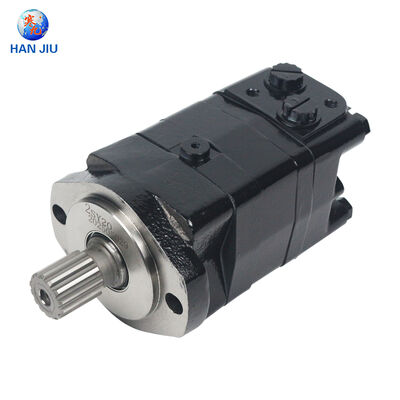

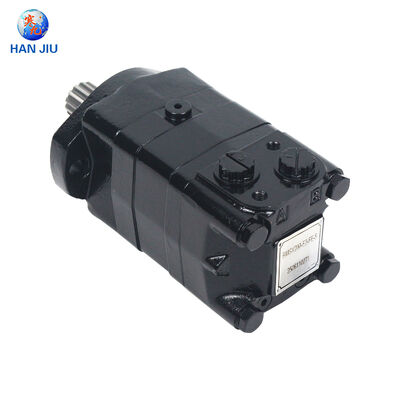

● ポート構成: OMS は、G1/2 BSP、M22x1.5 メトリック、7/8-14 UNF O リング ボス、および G1/4、M14x1.5、および 7/16-20 UNF ドレン ポートを備えた 1/2-14 NPTF ポート スレッドをサポートします。

第 2 章 HANJIU OMS 完全な技術仕様

2.1 9 モデルの変位範囲

HANJIU OMS シリーズには、226 Nm ～ 870 Nm の連続トルクを提供する 9 つの排気量モデルが含まれており、各モデルは特定のヘビーデューティ用途の要件に合わせて設計されています。 9 つのモデルはすべて、交換可能な Geroler ギア セット技術、ディスク分配バルブ、および強化されたハウジング構造を備えた共通の設計アーキテクチャを共有しています。製品範囲は、コンパクトな高速ドライブから最大規模の低速、高トルクの設備まで、ヘビーデューティーなアプリケーションをカバーするように構成されています。

2.2 連続的および断続的なパフォーマンス データ

次の表は、すべての HANJIU OMS シリーズ軌道モーターの検証済みの性能仕様を示しています。連続定格は、通常の耐用年数での持続的な動作を定義します。断続定格は、動作サイクル時間の 10% を超えないピーク負荷に適用されます。ピーク定格は毎分最大 1% に適用されます。すべてのデータは ISO VG 46 鉱物性作動油を使用して 50°C で測定されました。

2.3 圧力、トルク、および速度のエンベロープ

HANJIU OMS シリーズは、製品範囲全体にわたって優れた圧力能力を提供します。最大連続圧力降下は、モデル OMS 80 ～ OMS 250 で 175 bar (20.5 MPa) に達し、OMS 80 ～ 160 モデルではこれを断続能力 205 bar に拡張します。 OMS 315 は連続 175 bar と断続 200 bar を維持しますが、OMS 400 と OMS 500 は大排気量、低速の最適化を反映してそれぞれ連続 140 bar と 120 bar を提供します。

最大動作速度は、OMS 80 の連続 810 rpm から、OMS 500 の連続 155 rpm まで、排気量に反比例して変化します。断続的な速度定格により、短時間の過負荷に対してこれらの制限が約 20% 拡張されます。すべてのモデルは 5 ～ 10 rpm の最低安定速度を維持し、精密位置決め用途でのスムーズなクリープ動作を保証します。

連続使用時の最大出力は、OMS 100、125、および 160 モデルで 18 kW に達しますが、性能エンベロープがトルク重視のアプリケーションに移行するにつれて、OMS 500 では 9 kW に低下します。すべてのモデルは、最大圧力で定格連続トルクの平均 85% ～ 90% という高い始動トルクを実現し、全負荷下でも確実な始動を保証します。最大許容入口圧力は、範囲全体で連続 250 bar、ピーク 300 bar に達し、戻り圧力能力は連続 140 bar (ドレンラインあり) で閉ループ回路動作を可能にします。

第 3 章 相互参照と互換性ガイド

3.1 HANJIU OMS と Danfoss OMS の相互参照

HANJIU OMS シリーズ軌道モーター (一部の地域では BMS/BM3 としても販売されています) は、Danfoss OMS シリーズとの寸法および機能の互換性が検証済みです。次の相互参照表は、交換、改造、および新しい機器設計のための直接モデル マッピングを示しています。

すべての HANJIU OMS モーターは、最大定格圧力の 1.5 倍での 100% 静水圧テスト、出力速度、トルク、体積効率を測定する性能検証、および Danfoss OEM 仕様との互換性を確認する寸法検査を受けています。取り付けフランジの形状、シャフト構成、ポートねじの仕様、およびエンベロープ全体の寸法はダンフォスの規格に正確に準拠しており、直接ドロップイン交換が可能です。

3.2 マルチブランドの互換性

Danfoss との互換性を超えて、HANJIU OMS シリーズ モーターは、次の主要な国際ブランドの直接の代替品として機能します。

● M+S Hydraulic (ブルガリア) MS および MSQ シリーズ高耐久軌道モーター

● Eaton Char-Lynn 6000 シリーズおよび H/MF シリーズ低速高トルクモーター

● Parker / White Drive WS および WR シリーズ ホイールモーター

● SAM Brevini BGV および BGW シリーズの高耐久軌道モーター

● Bosch Rexroth MCR5 および MCR10 シリーズ ラジアル ピストン モーター

● Intermoto NHM および NAM シリーズ大型軌道油圧モータ

● Linde BMV および BMF シリーズ軌道モーター

第 4 章 スペアパーツ、シールキット、およびサービスソリューション

4.1 コアスペアパーツカタログ

HANJIU は、OMS シリーズ全体の純正交換コンポーネントの包括的な在庫を維持し、予防保守プログラムと現場修理作業をサポートします。

4.2 保守コストの最適化

HANJIU OMS 軌道モ​​ーターと純正スペアパーツを選択すると、機器の所有ライフサイクル全体にわたって目に見える経済的メリットがもたらされます。

● 同等の性能と耐用年数が確認されているため、ダンフォスのオリジナル機器と比較して取得コストが 35% ～ 55% 削減されます。

● 精密に適合したシャフト シール、O リング、ガスケットを含むすべてのキットを使用すると、シール キットの完全な交換コストが OEM レベルより 40% ～ 60% 低くなります。

● 標準配送リードタイムは世界中で 1 ～ 7 日ですが、重要な要件については 24 時間緊急発送します

● 一貫した部品の入手可能性、モーターの耐用年数の延長、ダウンタイムの最小限化により、総所有コストが 25% ～ 35% 削減されます。

● 資格のある油圧エンジニアによる無料の技術コンサルティング（平均応答時間は 2 時間未満）

第 5 章 業界を超えたアプリケーション

HANJIU OMS シリーズの高耐久軌道モーターは、極限条件下での最大トルク、堅牢な支持力、実証済みの信頼性が譲れない要件である、複数の産業分野にわたる最も要求の厳しいアプリケーションに対応します。

5.1 建設および土木設備

建設機械は、OMS シリーズ軌道モーターの最大のアプリケーション分野です。一般的な設置には、13 ～ 35 トンの機械用の油圧ショベル スイング ドライブ、大型多関節ローダー用のホイール ローダー アクスルとホイール ドライブ、バックホー ローダー ローダー アームとバケット ドライブ、ロード ローラー ドラム振動および推進システム、コンクリート ポンプ トラックの旋回およびブーム ドライブ、クレーンおよび高所作業プラットフォームのリフトおよび旋回機構、掘削リグの回転ヘッドなどがあります。 OMS 125 ～ OMS 250 モデルは建設用途で主流であり、粉塵が多く振動の多い環境での連続作業の土木作業やマテリアルハンドリング作業に必要なトルクと耐久性を提供します。

5.2 鉱山および重量物の取り扱い

採掘作業では、油圧コンポーネントは想像できる限り最も過酷な負荷サイクルにさらされます。 OMS シリーズは、地下 LHD 車両の牽引およびバケット回転ドライブ、ルーフボルターのドリルヘッドおよびフィード機構、連続鉱山カッターヘッドおよび牽引システム、地表採掘掘削機およびショベルスイングドライブ、スタッカーリクレーマーブームの起伏および旋回機構、および港湾およびターミナルの船舶のローダーおよびアンローダーのドライブに電力を供給します。 OMS 250、OMS 315、OMS 400、および OMS 500 モデルは、多くの場合 1 日 24 時間、1 年 365 日稼働するこれらの連続作業の重量物運搬アプリケーションに必要な巨大なトルク出力を提供します。

5.3 林業、農業、海洋

林業分野では、OMS モーターは丸太フォワーダーおよびスキッダー ウィンチ ドライブ、ハーベスター ヘッド回転およびフィードロール システム、デリンバー アーム アクチュエーターに電力を供給します。農業用途には、大型フォーレージハーベスターのヘッダーおよび穀粒プロセッサーのドライブ、コンバインハーベスターのリールおよびアンロードオーガーシステム、大規模灌漑システムの推進などが含まれます。海洋設備には、アンカー ウインチとウィンドラス ドライブ、キャプスタンと係留システム、商用漁網と延縄運搬機、デッキ クレーン回転ドライブ、船尾ランプとハッチ カバー アクチュエータが含まれます。 OMS は高い戻り圧力耐性 (ドレンラインを含む 140 bar) により、海洋閉ループ油圧システムに特に適しています。

5.4 産業用および特殊機器

産業用途には、重量コンベアやバケットエレベーターのドライブ、セメントや鉱物用の回転ドラムミキサーやブレンダードライブ、大型インデックステーブルや位置決めシステム、プラスチック押出や射出成形金型の取り扱い、自動誘導大型車両の推進、レードルティルターやスラブターナーなどの製鉄所補助装置が含まれます。特殊な設備には、トンネルボーリングマシンのカッターヘッドと推進ドライブ、オフショアプラットフォームクレーンとウインチシステム、風力タービンブレードピッチとヨードライブ、水力発電ダムゲートアクチュエーター、軍用車両の砲塔と武器プラットフォームドライブが含まれます。 OMS 200 および OMS 315 は、産業用ヘビーデューティ用途向けに最も一般的に指定されているモデルです。

第6章 品質保証とグローバル流通

HANJIU Technology は石家荘市で、精密 CNC マシニング センター、自動化された Geroler ギア セット生産ライン、コンピュータ化された組立ステーション、包括的なテストおよび検証機器を備えた最先端の製造施設を運営しています。品質管理システムは ISO 9001:2015 規格の認証を受けており、欧州市場に供給されるすべての製品は CE マーキングに準拠しています。

● 100% 静水圧テスト: すべての OMS モーターは最大定格作動圧力の 1.5 倍で圧力テストされ、ハウジングの完全性、シール性能、漏れがないことを確認します。

● 性能検証: 出力速度、トルク、体積効率が仕様公差に対して生産ユニットごとに測定および記録されます。

●寸法検証：三次元測定機を使用した精密測定により、ダンフォスのOEM寸法との互換性を確認します。

● 材料のトレーサビリティ: 球状鋳鉄ハウジング、合金鋼シャフト、および完全なロットのトレーサビリティを備えた認定サプライヤーから調達された精密 Geroler セット

● 保証範囲: 通常の使用条件下での材料および製造上の欠陥に対する 12 か月の保証

世界的な販売ネットワークは、正規ディーラー、OEM ダイレクト アカウント、アフターマーケット ディストリビュータを通じて 80 か国以上の顧客にサービスを提供しています。地域に戦略的に倉庫を配置することで、標準的な注文の場合は 1 ～ 7 日の配達時間を確保します。 HANJIU は、品質、競争力のある価格設定、迅速なサービスへの取り組みにより、国際輸出量の年間 2 桁の一貫した成長を推進してきました。

第 7 章 注文ガイドと技術サポート

7.1 選定手順

正しい HANJIU OMS 軌道モ​​ーターを指定するには、体系的なエンジニアリング手順に従います。

● ステップ 1: アプリケーションサービスファクターを含む必要な出力トルクを計算します (鉱山および建設機械の場合、通常は 1.5 ～ 2.0)。

● ステップ 2: 利用可能なシステム作動圧力を決定し、モーター圧力定格が適切であることを確認します。

● ステップ 3: 必要な油圧流量の計算: Q = Vg xn / 1000 (L/min)

● ステップ 4: 計算された速度、流量、圧力がすべてモーターの連続使用範囲内に収まっていることを確認します。

● ステップ 5: 取り付けフランジ (E2、E4、F6、W、E2B、SP、D、または E)、シャフトのタイプ (円筒、スプライン、またはテーパー)、およびポート構成を選択します。

● ステップ 6: 予想される戻りライン背圧に基づいてシャフト シール (標準または高圧 HPS) を指定します。

7.2 テクニカルサポートチャネル

HANJIU Technology は、営業時間外の直接電話相談など、複数のチャネルを通じて包括的な技術サポートを提供します。電子メールによる技術的な問い合わせには 2 時間以内の返答が保証されます。データシート、設置マニュアル、トラブルシューティング ガイド、ダウンロード可能な油圧回路図などの完全な技術文書。複雑な課題に対するビデオ技術サポートとリモート診断支援。主要な OEM アカウントおよび販売パートナー向けのオンサイト フィールド サービス。技術サポート チームは、建設機械、鉱山機械、農業システム、船舶用油圧装置、重工業用途にわたって数十年にわたる総合的な経験を持つ、資格のある油圧エンジニアで構成されています。

結論

HANJIU OMS シリーズの頑丈な軌道油圧モーターは、建設、鉱業、林業、農業、海洋、重工業分野にわたる最も要求の厳しい用途に実証済みの最大性能の動力伝達を提供します。 OMS 80 から OMS 500 までの 9 つの排気量モデルがあり、80.5 cm3 ～ 476.5 cm3 の幾何学的変位、870 Nm までの連続トルク出力、1,091 Nm までのピークトルク、175 bar の最大圧力降下定格 (一部のモデルでは最大 205 bar)、Danfoss OMS シリーズとの完全な寸法互換性を備えた HANJIU は、ヘビーデューティー油圧パワートランスミッションの全範囲に対応します。要件。

Geroler ギア セット機構、ディスク型分配バルブ、強化ハウジング構造、特大シャフト ベアリング、広範な取り付けおよびシャフト オプションにより、OMS シリーズは、最大かつ最も要求の厳しい移動式および定置式油圧機器に最適なモーターとして位置づけられています。豊富なスペアパーツの入手可能性、競争力のあるライフサイクルコスト、即応性の高いグローバル技術サポートを組み合わせることで、HANJIU OMS 軌道モ​​ーターは、OEM の競争力を強化し、世界中の最も困難な機器フリートの運用コストを削減する具体的な価値を提供します。
