テクニカル・ホワイト・ペーパー

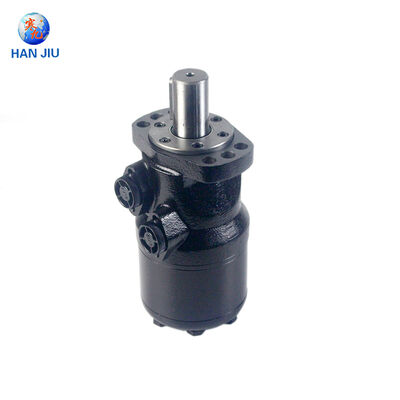

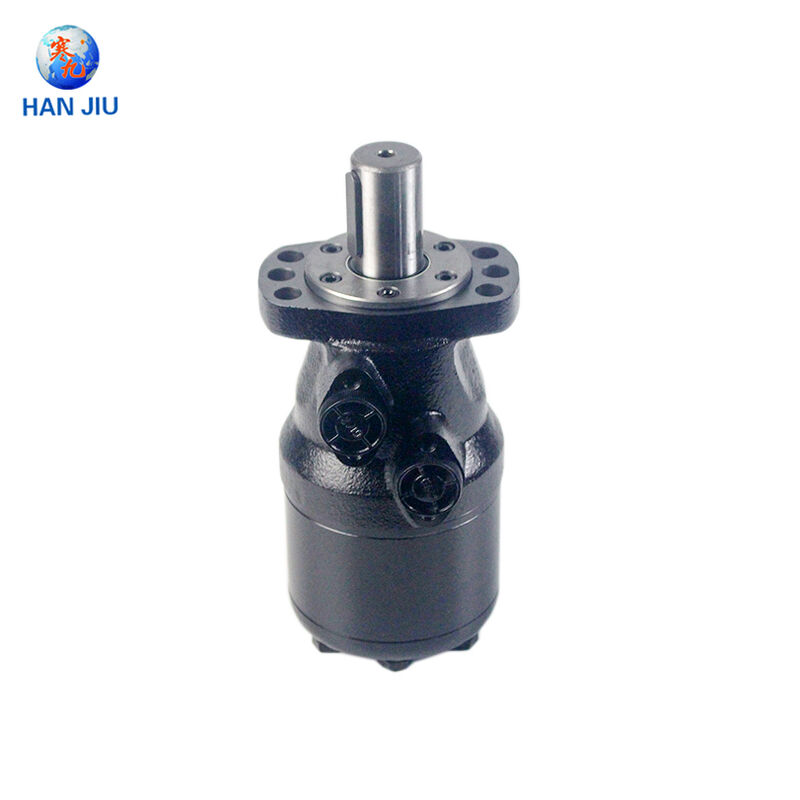

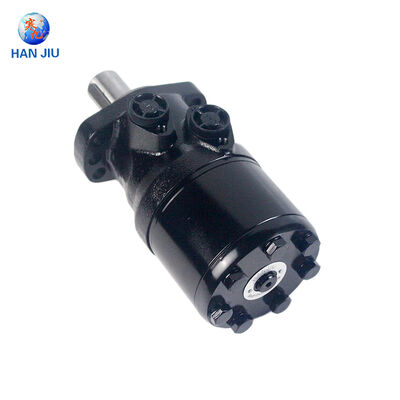

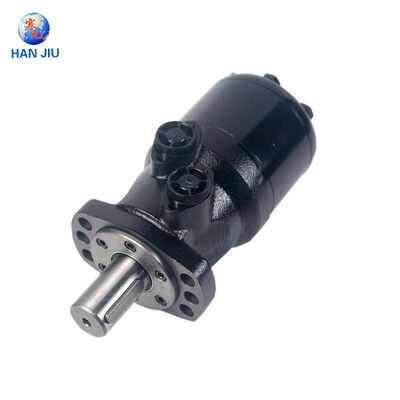

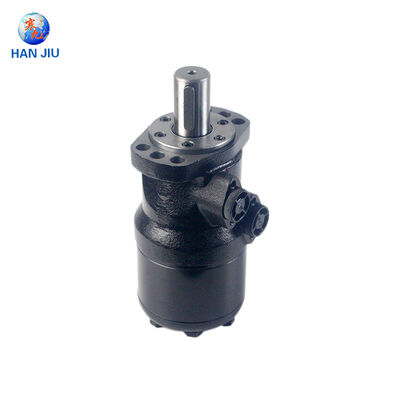

ハンジュオムHシリーズ

軌道モーター

ダンフォス OMH 互換性 大きい移動 高いトルク設計

OMH 200 · 250 · 315 · 400 · 500

石家庄ハンジウテクノロジー株式会社

2025年6月 www.hjhydraulic.comで

内容表

実行要約 3

第1章 OMHシリーズ: 大移動軌道モーター技術 4

1.1 ローラー・ギアリング・リング・メカニズムと動作原理 4

1.2 OMH vs OMR:構造と性能の違い 5

第2章 HANJIU OMH 完全な技術仕様 6

2.1 5 モデル 移動範囲 6

2.2 継続的および間隔的な性能データ 7

2.3 圧力,トルク,速度 封筒 8

第3章 相互参照と互換性ガイド 9

3.1 HANJIU OMH vs Danfoss OMH 交差参照 9

3.2 複数のブランドの交換可能性 10

第4章 部品,シールキット,サービスソリューション 11

4.1 コアスペアパーツ カタログ11

4.2 維持費の最適化 12

第5章 産業間での応用 13

第6章 品質保証とグローバル配布 15

第7章 注文ガイドと技術サポート 17

結論 19

参考資料 20

実行要約

The HANJIU OMH series large-displacement orbital hydraulic motor delivers exceptional torque output and robust bearing capacity for applications that exceed the capabilities of standard medium-duty orbital motorsOMRシリーズと重用OMS/OMTファミリーとの間の橋渡しとして配置され,OMHシリーズは,大体位ゲロータセット,強化されたA4マウントフレンズ,極度の放射性・軸性負荷を処理する超大型の軸軸軸このホワイトペーパーでは,OMH200からOMH500までの5つのインスプレッションモデルをカバーする,完全な技術仕様,クロス参照データ,販売後サポート情報.

石家庄ハンジウ技術株式会社 (株) はOMHシリーズを開発し,Danfoss OMHシリーズと完全な寸法と性能の互換性を達成しました.大型軌道の水力発電のための世界的に認められた標準201.3cm3から470.6cm3の幾何学的移動で,340Nmまでの連続トルク出力,および540Nmに達するピーク間断的なトルクで,HANJIU OMHモーターは,高性能,OEM機器メーカーにとってコスト効率の良い代替品建設,鉱業,林業,海洋産業にサービスを提供しています.

キーワード: HANJIU OMH軌道モーター,大圧力の液圧モーター,ダンフォス OMH対応,OMH 200 OMH 250 OMH 315 OMH 400 OMH 500,低速高トルク液圧モーター,ローラーギアリング軌道モーター鉄鋼 鉄鋼 鉄鋼 鉄鋼 鉄鋼 鉄鋼 鉄鋼 鉄鋼 鉄鋼 鉄鋼

第1章 OMHシリーズ: 大移動軌道モーター技術

1.1 ローラー・ギア・リング・メカニズムと動作原理

HANJIU OMHシリーズは,すべての現代の軌道型水力モーターと同様に,ローラーギアリングによって強化されたゲロータメカニズムを通じて水力エネルギーを機械的な回転に変換します.内部幾何学は,精密加工された内部歯とステータルホールの内側に網状の外部歯を持つ星形のローターを持つ固定ステータルリングで構成されています.ステータとローターの歯数の差は,ローターが回転し回るにつれて徐々に膨張し収縮する一連の密閉室を作り出します.

OMH設計の特徴は,ロール付きのギアリングです.各ステーターの歯口に円筒形のロールが座っています.ローリング・コンタクト・インターフェースをローター・歯と構築するこのアーキテクチャは,スライドコンタクト設計よりも重要な性能優位性をもたらします.内部の機械損失を削減し,全体的な効率を向上させる歯のプロファイルの磨きが劇的に減少し,高圧で連続的に動作する状態での使用寿命が延長され,ロールの分布は,負荷を支える効果的な接触面を増加させます.部品の疲労なく,より高いトルクの伝送を可能にする.

配送バルブ,出力シャフトと同軸で統合精密なスロール型設計を用いて,収縮室から液体を排泄しながら,液体を順序的に膨張室に導きます.この組み込みバルブは,外部のタイミングメカニズムの必要性をなくし,動作速度や圧力に関係なく正確なポートを保証します.固定リングギアメカニズムは,シャフトの純粋な回転出力にローターの複合軌道回転運動を変換円滑で高トルク回転をゼロに近い速度から最大指定回転まで

1.2 OMH vs OMR:構造と性能の差分

OMHとOMRシリーズは同じロールギアリングの動作原理を共有していますがOMHは,より高い排気量と負荷能力のクラスに昇格する実質的な構造的強化が含まれています.これらの違いにより,OMHは,アプリケーションの需要が中型代替の容量を上回る場合,選択されたエンジンになります.

● 運動幅: OMH モーター は 201.3 から 470.6 cm3 の範囲 を 占め,OMR の 51.6 から 397.0 cm3 の範囲 より 大きく,最も 重い モバイル 機器 の 適用 に 必要な トーク 出力を 提供 し て い ます

● 固定 フレンズ: OMH は,OMR の A2 2 孔 フレンズ の 代わりに,堅固 な A4 4 孔 円形 フレンズ を 使い,高 トーク 反応 や 衝撃 負荷 に 優れた 構造 固定 を 提供 し て い ます.

● 軸承容量: OMH 軸承は,かなり高い半径および軸負荷に対応する寸法で,ほとんどのアプリケーションで外部のベアリングサポートなしで直送装置を許可する

● 軸径:標準OMH軸のオプションには,OMRの最大32mmより大きい32mmと35mmの円筒型軸が含まれ,より高いトルク伝送が可能

● 最大回帰圧: OMH は,OMR の 175 bar と比べ,200 bar の連続回帰圧 (排水線を含む) を達成し,閉ループおよび再生回路のアプリケーションをサポートします

●ポートサイズ: OMH メインポートはG1/2 (BSP) または7/8-14 UNF Oリングボスでサイズされ,OMRのG1/2構成よりも高い流量容量を提供します.

● 総容量:OMHは,それに対応するOMR移動モデルより約15~20%大きく,重くなっており,構造の強さが向上していることが反映されています.

第2章 HANJIU OMH 完全な技術仕様

2.1 5つのモデルによる移動範囲

HANJIU OMHシリーズは,OMH 200で340 NmからOMH 500で同等のレベルまで連続出力トルクを提供する5つの大きな排気量モデルを含む.各モデルが特定の操作環境に最適化されている5つのモデルすべては,共通の軸,フレンズ,ポートインターフェースの寸法を共有し,配送業者および保守施設の在庫管理を簡素化しています.

2.2 継続的および間隔的な性能データ

下の表は,すべてのHANJIU OMHシリーズ軌道モーターの連続式および間歇式動作性能仕様を検証したものである.連続評価は,通常の使用寿命の持続的な動作を定義します.. 断続性指定は,稼働サイクル時間の10%を超えないピーク負荷に適用される. 50°Cで35mm2/sの粘度でISO VG 46ミネラル水力油で測定されたすべてのデータ:

2.3 圧力,トルク,速度 封筒

HANJIU OMHシリーズは,大きな排気量,低速,高トルクアプリケーションに最適化された特徴的な性能エンベロープを示しています.最大連続圧減は115bar (OMH 200) から50bar (OMH 500) まで,間歇的な圧力低下能力はそれぞれ170barから75barまで拡大し,ピーク圧力能力はOMH 200と250モデルでは225barに達します.衝撃負荷条件で過負荷率を大幅に確保する.

最大動作速度は,OMH 200の連続370rpmからOMH 500の連続155rpmまで,運動量に逆差して変化する.断続速度指定は,短時間運転では,この制限を約20%延長します.OMH 200, 250, 315, 400 のモデルでは最大連続出力トルクが 340 Nm で,OMH 500 は 340 Nm の連続と 520 Nm の間断的な出力である.

連続で出力する最大出力量はOMH 200では11.2 kWに達し,OMH 500では3.7 kWに低下し,動作容量はトルク支配的なアプリケーションに移動する.すべてのモデルは,高いスタートトルクを達成平均で85〜90%の定数連続トルクで,完全な負荷下で信頼性の高い冷却開始性能を保証します. 定 speed と圧力の範囲で体積効率は90%を超えます.効率が最大で80%に達する.

排水線接続で許容される最大回帰圧は,すべてのOMHモデルで連続200bar,間隔225bar,ピーク250barに達する.外部の排水管なしで閉ループと再生回路の動作を可能にする高圧シャフトシール (HPS) オプションは,帰還線圧が50barを超えたアプリケーションで推奨されます.

第3章 相互参照と互換性ガイド

3.1 HANJIU OMH vs Danfoss OMH 相互参照

HANJIU OMHシリーズ軌道モーターは,Danfoss OMHシリーズと確認された次元および機能の互換性を達成します.次のクロス参照表は,代替のための直接モデルマッピングを提供します.設備の改装や新設備の設計アプリケーション:

HANJIU OMHのモーターは, 100%の次元検証, 定数最大圧の1.5倍で水静止圧力テスト, 性能検証,出力速度,トルク,規格の許容範囲内での体積効率装着フレンズの幾何学,軸の配置,ポートスレッドの仕様,および全体的なエンベロープの寸法が Danfoss OEM 規格に準拠していますシステム変更なしに直接のドロップイン交換を保証する.

3.2 複数のブランドの交換可能性

ダンフォスの互換性に加えて,HANJIU OMHシリーズモーターは,次の主要な国際ブランドの直接的な代替として使用されます.大型軌道モーターの要求に応える普遍的なソリューションを提供:

●M+S ハイドロリック (ブルガリア) MH シリーズ 大体位軌道モーター

● イートン・チャール・リン 2000 シリーズと 4000 シリーズ 低速高トルクモーター

● パーカー/ホワイトドライブ TG と DF シリーズの大容量モーター

● SAM ブレヴィニ BGH と BGHT シリーズ の 重量 軌道 モーター

● ボッシュ レックスロス MCR3 と MCR5 シリーズ の 半径 活塞 と ゲロター モーター

● インターモット NAM と NHM シリーズ の 大型 軌道 液圧 モーター

第4章 部品,シールキット,サービスソリューション

4.1 コア・スペアパーツ・カタログ

HANJIUは,全OMHシリーズの正規の交換部品の包括的な在庫を維持し,予防保守プログラムと現地の修理作業の両方をサポートしています.部品カタログには:

4.2 メンテナンスコストの最適化

HANJIU OMHの軌道モーターと正規のスペアパーツを選択すると,機器所有者ライフサイクル全体で重要な経済的利点が得られます.

● 購入コストは,Danfoss オリジナル機器と比較して 35%~55%削減され,同等の性能と使用寿命が確認されています

● 完全 の 密封 器具 の 交換 費用 は,OEM の 価格より 40% から 60% 低い.すべて の 密封 器具 に 精密 に 合わせ た シャフト 密封 器具,O リング,密封 器具 が 含まれ て い ます.

● 標準 的 な 配達 時間 は 世界 規模 で 1 日 から 7 日 の 間 で,重要 な 要求 に 関し て 24 時間 緊急 配送 が でき ます

● パーツ の 常 に 入手 できる 量,モーター の 使用 寿命 の 延長,設備 の 停止 時間 の 最小化 に よっ て,所有 費 を 25 から 35% 削減 する

● 資格 を 持っ た 水力 工程 士 から 免費 の 技術 相談 を 受け,平均 的 に 2 時間 未満 の 応答 時間 を 取る

第5章 産業間での応用

HANJIU OMHシリーズの大体積軌道モーターは,低速で高いトルク,堅牢なベアリング能力,極端な条件下での耐久性が証明されていることが 必須条件です.

5.1 建設設備と土壌移動設備

建設機械は,OMHシリーズ軌道モーターの主なアプリケーション部門を構成しています.典型的な装置には,8~20トンの機械のための水力掘削機のスイングドライブが含まれます.輪積載機の軸と関節積載機の輪駆動バックホーローダースタービライザー脚とバケツ群衆駆動,スキードースターローダースターとコンパクトトラックローダースター推進システム,道路ロールドラム振動と移動駆動,コンクリートポンプトラック スウィリングとアウトリガードライブOMH 200とOMH 250モデルは,建設用アプリケーションに優れています.高いトルクと適速速度を組み合わせることで土地移動設備や材料処理機器に必要とされる強力な動き制御.

5.2 鉱業と重材処理

鉱山作業では,水力部品は,磨削性があり汚染された環境で,継続的な高負荷作業サイクルにさらされます.OMHシリーズは地下LHD車両牽引とバケツ回転ドライブを動かす港とターミナルでの運行では,水槽と水槽車輪を駆動し,水槽と水槽車輪を駆動するOMHモーターが船の積載機と卸載機を動かすOMH 315,OMH 400,OMH 400,OMH 400,OMH 400,OMH 400,OMH 400,OMH 315などOMH 500 モデルでは,これらの連続重材搬送アプリケーションに必要なかなりのトルク出力を提供します.

5.3 林業,農業,海洋

林業では,OMHモーターのパワーログ・フォワーダーとスキッダー・ウィンチドライブ,収穫機の頭回転とフィードロールメカニズム,デリマー・アーム・アクチュエーションシステム.農業用には,大型飼料収穫機ヘッダーとカーネルプロセッサドライブが含まれます., ハーバースピールと卸荷シグマシステム,および大規模の中枢ピホット灌輸推進を組み合わせます. 船舶装置にはアンカーウィンチとウィンドラス駆動,キャプタンとアンテナシステムが含まれます.商業用漁網と漁網を牽引する漁船機尾のランプとラックカバーのアクチュエーターOMH の高回帰圧容量と堅牢なシャフトシールオプションは,システム反圧が固有の高い海洋環境に特に適しています.

5.4 産業用および専門機器

工業用には重型コンベアベルト駆動機,回転ドラムミキサーとブレンド機駆動機,大型インデックステーブルと位置付けシステム,プラスチック挤出および注射型処理,自動誘導車両と移動ロボット推進特殊装置はトンネル掘削機械切断機頭駆動装置,オフショアプラットフォーム機器,風力タービンピッチおよびヤウシステム,娯楽用乗り物向けモーション・プラットフォームOMH 200 と OMH 250 は,高度なトルク密度とスムーズな速度制御特性により,精密で信頼性の高い動きをもたらす産業用アプリケーションのための最も一般的に指定されたモデルです..

第6章 品質保証とグローバル配布

HANJIU Technologyは,CNC加工センター,自動ジェロータセット生産ライン,精密組立ステーション,総合的な試験・検証設備品質管理システムはISO 9001:2015規格に準拠し,欧州連合市場に供給されるすべての製品にCEマークを付けています.

● 100% 水静止圧力 試験: OMH モーターは,各モーターの圧力が,最大指定された作業圧の1.5倍で試験され,ハウジングの整合性,シール性能,漏れがないことを確認します.

● 性能 検証: 出力 速さ,トルク,体積 効率 は,各 生産 ユニット に 関し て 仕様 の 許容 値 に 対し て 測定 さ れ,記録 さ れ ます

● 寸法検証: 座標測定機と従来の計量技術を用いた精度測定により,ダンフォスのOEM寸法との互換性が確認される

● 材料 の 認証: 固形 の 鋳鉄 の 箱,合金 鉄 の 軸,精密 な ゲロ トン セット は,完全 な 材料 の 追跡 能力 を 備える 資格 の ある 供給 者 から 調達 さ れ て い ます

● 保証 保証: 通常 の 運用 条件 で 材料 や 工法 の 欠陥 に 対し て 12 か月 の 保証

グローバル・ディストリビューション・ネットワークは,認証されたディーラー,OEM直接アカウント,アフターマーケットのディストリビューターを通じて80カ国以上の顧客にサービスを提供しています.ヨーロッパにおける戦略的地域倉庫の位置HANJIUの品質,競争力のある価格へのコミットメント,国際輸出量の2桁の年収増加を促しました.

第7章 注文ガイドと技術サポート

7.1 選考手続き

正確なHANJIU OMH軌道モーターの指定は 体系的な工学手順に従います

● ステップ1: 必要な出力トルクを計算し,アプリケーションサービスファクターを含む (通常,建設設備や鉱山設備では1.25〜1.5)

● ステップ2: システム の 利用 できる 作業 圧力 を 決定 し,連続 や 断続 的 な 作業 に 適する エンジン 圧力 値 を 確認 する

● ステップ3: 必要な水力流量計算: Q = Vg x n / 1000 (L/min),ここで Vg はcm3 での移動,n はrpm での望ましい速度

● 第 4 ステップ: 計算 さ れ た 速度,流量,圧力 が すべて モーター の 継続 的 な 作業 範囲 に 適合 し て いる か を 確かめ て ください

● ステップ 5: 軸 の 種類 (32 mm や 35 mm の 円筒型,SAE 6B の スピン型,または 角型),A4 型 フレンズ の 配置,および ポート スレッド の 仕様 を 選択 する

● ステップ 6: 期待される回路反圧に基づいて,シャフトシール構成 (標準または高圧HPS) を指定します.

7.2 技術支援のチャネル

HANJIU Technologyは複数のチャネルを通じて包括的な技術サポートを提供しています. 延長営業時間 (中国標準時間) の間での直接電話相談.営業時間内 2 時間以内に返信を保証するメールによる技術的な問い合わせ; データシート,インストールマニュアル,トラブルシューティングガイド,およびダウンロード可能な水力図を含む完全な技術ドキュメント;複雑なアプリケーションの課題に対するビデオ技術サポートと遠隔診断支援■主要OEM顧客や配送パートナーのための現場でのサービス技術サポートチームは,建設機械の経験が数十年に渡る資格のある水力エンジニアで構成されています鉱山設備,農業システム,海洋水力学,産業自動化

結論

HANJIU OMHシリーズの 大体積軌道液圧モーターは 建設,鉱業,林業,農業OMH 200からOMH 500までの5つの運動量モデルで, 201.3cm3から470.6cm3の幾何学的運動量,連続トルク出力 340Nm,断続的なピークトルク540 NmダンフォスのOMHシリーズと完全に互換性があるため,HANJIUは,大きな容量の液圧電源送電の要求事項の全範囲に対応しています.

ローラー・ギアリング・メカニズム 強化されたA4のマウントフレンズそして高回帰圧容量は,重量移動機器と産業システムに最適なモーターとしてOMHシリーズを位置付けています幅広いスペアパーツの利用可能性,競争力のあるライフサイクルコスト,迅速なグローバル技術サポートHANJIU OMH軌道モーターは,OEMの競争力を強化し,エンドユーザー機器の運行コストを削減する実在的な価値をもたらします工業がより効率的で 賢明な水力統合に向かっていくにつれてHANJIUは,持続的なエンジニアリング投資と製造の卓越性を通じて,OMH製品ラインを前進させることにコミットしています.

参考資料

[1] Danfoss パワーソリューションズ.オービタルモーターズ型 OMP,OMRおよびOMH技術情報 [151-1013]. 2011.

[2] Danfoss Power Solutions. OMH 技術データと機能図 [151-1850〜151-1854]. 2023.

[3] Danfoss Power Solutions. OMH Dimensions 欧州および米国版 [151-1857〜151-1859]. 2023.

[4] Zeus Hydratech サウエール・ダンフォス OMHオービタルモーターズ 技術データ. 2024.

[5] 静岡ハンジュー・テクノロジー・コー,株式会社 ハンジュー・OMHシリーズ軌道モーター製品カタログ. 2024.

[6] 石家庄ハンジュー・テクノロジー株式会社 モデル・クロス・レファレンス・ガイド:ハンジュー・OMH vs ダンフォス,イートン,M+S. 2024

[7] ISO 9001:2015品質管理システム - 要求事項 国際標準化機関

[8] 2006/42/EC指令 機械指令 欧州議会及び理事会
