テクニカル・ホワイト・ペーパー

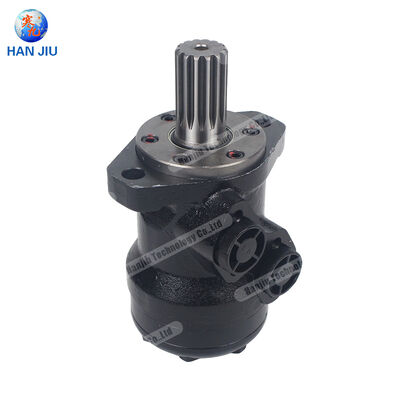

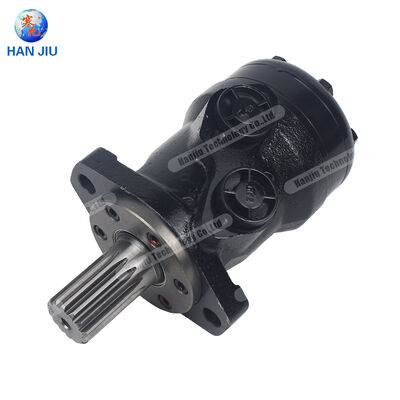

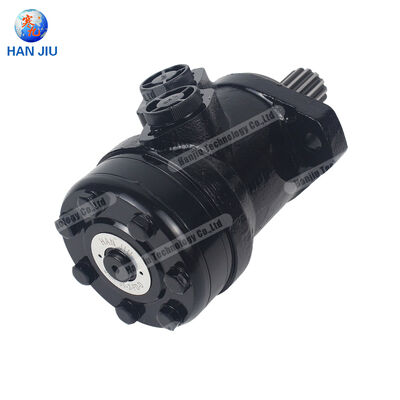

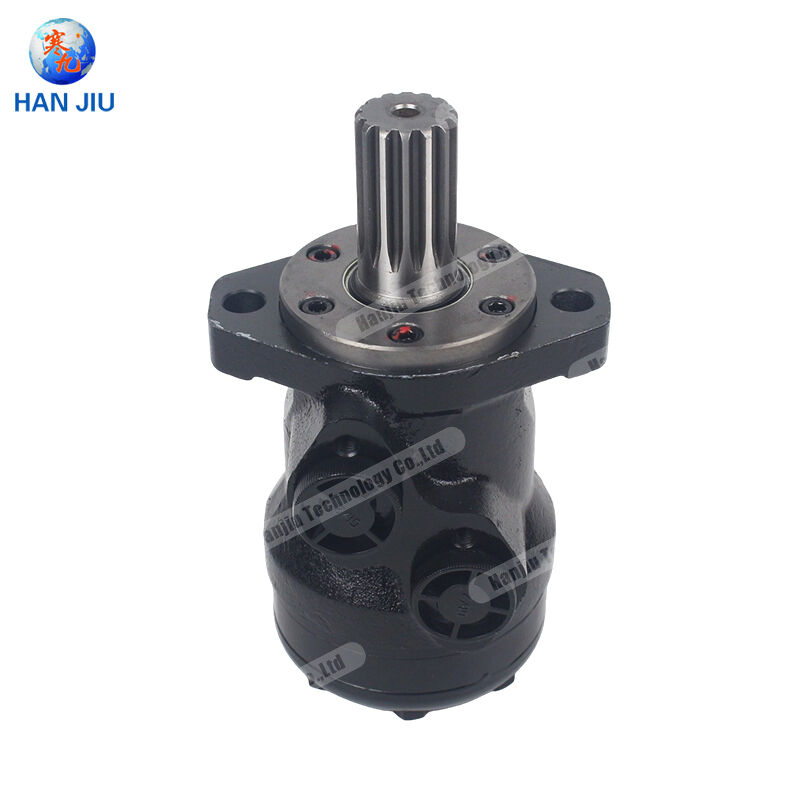

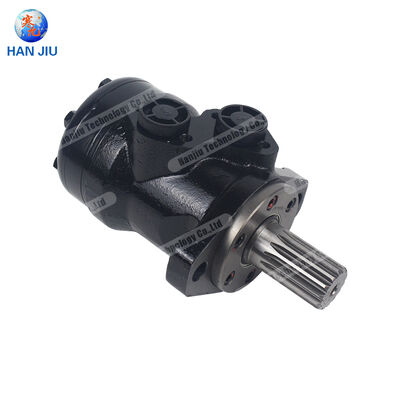

HANJIU OMRシリーズ

軌道モーター

ダンフォスOMR対応 中程度の重量 ローラーギアリングデザイン

OMR 50 · 80 · 100 · 125 · 160 · 200 · 250 · 315 · 375 · 400

石家庄ハンジウテクノロジー株式会社

2025年6月 www.hjhydraulic.comで

内容表

実行要約 3

第1章 OMRシリーズ: 中型軌道モーター技術 4

1.1 ローラーギアリング付きのゲロータ装置 4

1.2 OMR vs OMP:重要な差異点 5

第2章 HANJIU OMR 完全な技術仕様 6

2.1 10 モデルの移動範囲 6

2.2 性能データ表7

2.3 圧力,トルク,速度 封筒 8

第3章 相互参照と互換性ガイド 9

3.1 HANJIU OMR vs Danfoss OMR 相互参照 9

3.2 複数のブランドの交換可能性 10

第4章 部品,シールキット,サービスソリューション 11

4.1 コアスペアパーツ カタログ11

4.2 維持費の最適化 12

第5章 産業間での応用 13

第6章 品質保証とグローバル配布 15

第7章 注文ガイドと技術サポート 17

結論 19

参考資料 20

実行要約

The HANJIU OMR series medium-duty orbital hydraulic motor delivers enhanced power density and superior bearing capacity for applications demanding greater torque output and longer service life than standard light-duty alternatives. コンパクト型OMPシリーズと重用型OMS/OMTファミリーの間に位置し,OMRシリーズは,かなり高い半径および軸軸負荷に対処するために,堅固なベアリングサポートを持つロールギアリングメカニズムを統合しています.このホワイトペーパーでは,OMR 50からOMR 400までの10種類のインスプレッションをカバーするHANJIU OMRの製品ラインを全面的な技術仕様,クロス参照データ,販売後サポート情報.

シジアズワング・ハンジウ・テクノロジー・カンパニー (株) は OMRシリーズ軌道モーターを 設計し,ダンフォスの OMRシリーズと 完全次元と性能の互換性を達成しました中途半端な水力電源伝送の世界的に認められた基準最大連続圧175bar,最大トルク出力580Nm,およびマウントフレンズ,シャフト,ポート構成の汎用的な範囲で,HANJIU OMRモーターは,費用対効果の高い世界各地のOEM機器メーカー,水力システム統合業者,アフターサービスプロバイダに簡単に利用可能な代替品です.

キーワード:HANJIU OMR軌道モーター,中級液圧モーター,ダンフォス OMR対応,ローラーギアリング軌道モーター,OMR 50 OMR 80 OMR 100 OMR 125 OMR 160 OMR 200 OMR 250 OMR 315 OMR 375 OMR 400低速高トルクの水力モーター建設機械 水力モーター 水力モーター 水力モーター 部品 キット

第1章 OMRシリーズ: 中型軌道モーター技術

1.1 ローラー・ギアリング付きのゲロータ・メカニズム

オムリシリーズ軌道モーターは,すべてのゲロータ型水力モーターと同様に,内部に歯を持つステータリングと外側に歯を持つローターの相互作用により,流体電力を機械的回転に変換するOMR設計の決定的な革新は,ローラーギアリングの組み込みである.標準設計で見られるスライドコンタクトではなく,ローリングコンタクトインターフェイスをローター歯と作成.

このローラーギアリング構造は,OMRを軽量な代替品と区別する重要な性能利点を提供します.ローリングコンタクトは摩擦と機械的磨損を軽減します.連続高圧条件下での使用寿命の延長. ローラー分布は,効果的接触面積を増加させ,より高いトルク伝送能力を可能にします. 内部摩擦の減少は,全体的な機械的効率を改善します.特に高圧で頑丈なギアセット構造により,外部の排水管を必要とせず,より高い回帰圧を耐えるため,水力システムの設計を簡素化します.

液体液は,出力シャフトと統合された精密加工の配送バルブ (スプールバルブ) を通して流入する.バルブは,順序的に開くとローターとステーターの歯の間に形成された拡大と収縮室への流れ通路を閉じる液圧がローターに作用するにつれて,それは複合運動を実行します. ステータの幾何学的中心部周りの軌道移動が,自軸の回転と組み合わせられます.固定 リング ギア メカニズムは,この軌道回転運動を純粋な軸回転に変換低速でスムーズで高トルクを出力します

1.2 OMR vs OMP:重要な違い

OMPとOMRシリーズは同じ基本的なゲロータ動作原理を共有しているが,OMRはより高い性能クラスに上昇する構造的強化を組み込む.これらの違いを理解することで,機器設計者は,各アプリケーションの要件に最適なモーターを選択することができます..

● 負荷容量: OMR モーターは,より大きく,より頑丈な軸軸軸があり,かなり高い半径負荷と軸負荷に対応できます.直接駆動の適用に適し,追加の外部のベアリングサポートを必要としない

●ローラーギアリング:OMRのローラー装備ステータリングは,OMPのスライドコンタクト設計と比較して,優れた耐磨性とより高い機械効率を提供します.特に高圧で継続的に動作する場合は

● 圧量: OMR モーター は,ほとんどの OMP モデル で の 140 bar の 連続 圧力 に 対し て 200 bar の 最大 容量 で 175 bar の 最大 連続 圧力 を 達成 する

● 装着オプション: OMR モーターは,A2 円形フレンズとC 方形フレンズの両方の構成を提供しています.

● シャフト オプション: OMR は,より大きなトルク伝送のために32mm の円筒形,1-1/4インチ のスピン型,角型シャフトを含む,より大きなシャフト直径に対応します.

● 全体的な寸法:OMRは,対応するOMPモデルより約20%大きく,重くなっており,構造容量の増加を反映しています

第2章 HANJIU OMR 完全な技術仕様

2.1 10 モデルの移動範囲

HANJIU OMRシリーズは,65Nmから580Nmの連続トルクを提供する10つの排気量モデルを含む.各モデル番号は,回転あたり立方センチメートルで名目幾何学的移動に対応します.製品ラインナップは,コンパクトな農業用道具から重型建設機器まで,中型用途をカバーするように構成されています.

2.2 性能データ表

次の表は,すべてのHANJIU OMRシリーズ軌道モーターの連続使用性能仕様を示しています.すべての値は,ISO VG 46鉱物水力油で,40barの作業圧で,50°Cで測定される.. 断続型 (ピーク・デューティがサイクル時間の10%を超えない) の圧力で最大200バーまで:

2.3 圧力,トルク,速度 封筒

HANJIU OMRシリーズは,OMR 50からOMR 400までのすべてのモデルで最大連続圧175barを提供します.短時間過負荷状態で 200 bar の間断的なピーク圧力最大動作速度は,OMR 50では810rpmからOMR 400では155rpmまで,動作点全体で最適な流体フィルム潤滑を維持する.

OMR 375 の最大出力トルクは580 Nmで,OMR 400 の最大出力トルクは520 Nmで,平均で 85% から 90% の出力トルクが補助装置なしで重荷下での信頼性の高い起動を保証するすべてのモデルは,指定された速度と圧力範囲で高体積効率 (通常90%~95%) を維持し,最適な動作点では全体効率が80%を超えています.

高圧シャフトシール (HPS) が指定されている場合,帰還線上の最大許容可能な反圧が100barに達する.閉ループおよび再生回路のほとんどのアプリケーションで外部の排水接続の必要性を排除する標準的なシャフトシール構成で 最大回帰圧は50バーです

第3章 相互参照と互換性ガイド

3.1 HANJIU OMR vs Danfoss OMR 相互参照

HANJIU OMRシリーズ軌道モーター (一部の地域ではBMR/BM2としても販売) は,Danfoss OMRシリーズと完全な次元と機能の互換性を達成する.次のクロス参照表は,交換のための正確なモデルマッチングを可能にします.設備の改装や新設備の設計アプリケーション:

HANJIU OMR モーターは 総面積検査, 圧力テスト, 定数圧の1.5倍で, 運送前に性能検証を受けます.軸の幾何学ポートスレッドの仕様と 全体のエンベロープの寸法が Danfoss OEM 規格に準拠しています既存の機器や水力システムに変更を加えない限り,直接のドロップイン交換を保証する.

3.2 複数のブランドの交換可能性

ダンフォスの互換性に加えて,HANJIU OMRシリーズモーターは,以下の主要国際ブランドの直接的な代替として使用されます.ディストリビューターやサービス組織に 複数のアフターマーケットのニーズに対応する 単一のソリューションを提供する:

● M+S ハイドロリック (ブルガリア) MR と MRS シリーズ 中途半端な軌道モーター

● イートン シャル リン S シリーズ と 2000 シリーズ の 低速 高 トンク モーター

● パーカー/ホワイトドライブ TG と WP シリーズの中型モーター

● SAM ブレヴィニ BGH と BMR シリーズ の 軌道 モーター

● ロス TRW MD と ME シリーズ の 液圧 モーター

● ボッシュ レックスロス MCR03 と MCR05 シリーズ の ゲロター モーター

この幅広いブランド間交換性は,HANJIUを中型軌道モーターの代替のための普遍的なソリューションプロバイダーとして位置付けます.配送業者の備蓄の複雑さを軽減し,混合設備の船隊を供給する保守施設の迅速な履行を保証する.

第4章 部品,シールキット,サービスソリューション

4.1 コア・スペアパーツ・カタログ

HANJIUは,全OMRシリーズ用の正規部品の完全な在庫を保持しています.保証された適合性のある部品による予防メンテナンスプログラムと現地修理作業の支援パーツカタログには

4.2 メンテナンスコストの最適化

HANJIU OMR軌道モーターと正規のスペアパーツの導入は,機器所有者ライフサイクル全体で測定可能なコストメリットをもたらす:

● 当初のダンフォス機器と比較して,購入コストを35%~55%削減し,同等の性能と検証された使用寿命

● 完全 密封 セット の 価格 は,OEM の 価格 より 40% から 60% 低い で,すべて の セット に は,一 回の 完全 改修 の ため に 精密 に 合致 し た密封 器,O リング,密封 器 が 含まれ て い ます.

● 標準 的 な 配達 時間 は 世界 規模 で 1 日 から 7 日 の 間 で,緊急 需要 に 応じ て 24 時間 速報 配送 が でき ます

● パーツ の 安定 し た 入手 量,長引 車の 使用 寿命,停止 時間 の 短縮 に よっ て,所有 費 を 25 から 35% 削減 する

● 資格 を 持っ た 水力 工程 士 から 提供 さ れ て いる 無料 の 技術 相談,平均 的 に 2 時間 未満 の 応答 時間

第5章 産業間での応用

HANJIU OMRシリーズの 中型軌道モーターは 複数の産業部門で多様なアプリケーションを展開しています 強化された負荷容量,より高い圧力評価,耐久性が証明され 厳しい運用条件下では.

5.1 建設設備と土壌移動設備

建築機械は,OMRシリーズ軌道モーターの最大のアプリケーションセグメントを代表する.典型的な装置には,スキッドステアローダーとコンパクト・トラックローダー車輪駆動,ミニ掘削機のスイングドライブとブーム関節システムバックホー・ローダー ローダー・アームとバックホー・バケットドライブ 道路ロールドラムの振動と推進システム コンクリートミキサードラムの回転ドライブ 空中作業プラットフォームのリフトとスローメカニズムOMR 80 から OMR 250 までのモデルが建設用アプリケーションに優れています, ローラーギアリングの設計が,高振動の環境で高トルクで連続的に動作するのに必要な耐久性を提供します.

5.2 農業用機械と芝生用機械

農業機器は,コンビネーターのリール駆動とアゲルシステム,トラクターのフロントローダーリフトと群衆操作を含む機能のためにOMRモーターを使用します.飼料収穫機ヘッダーとフィードロールドライブ中枢軸と横向きの灌輸システム推進,ブドウ園や果樹園の噴霧扇とポンプドライブ,および家畜飼料ミキサーワゴンとTMRミキサードライブ. The OMR's superior bearing capacity makes it particularly well-suited to agricultural applications where side loading from long implements and uneven terrain subjects the motor shaft to significant radial forces.

5.3 林業,鉱業,海洋用途

林業では,OMRモーター,電源ログ転送クレーン駆動,収穫機ヘッド回転と給餌システム,デリマーアームアクチュエータ.鉱山の応用には,地下LHD車両牽引とバケツ駆動が含まれます船舶装置には,アンカーリッチ駆動装置,キャプタン操作,後方ランプおよびハッチカバーアクチュエータが含まれます.商業用漁網と漁網を引く船OMR 250,OMR 315,OMR 375,OMR 400を含むより大きな排気量を持つモデルは,これらの重用モバイル機器のアプリケーションに必要なかなりのトルクを提供します.

5.4 工業用および材料処理設備

工業用にはコンベアベルト駆動,ミックス・アンド・ブレンド機器,回転式インデックステーブル,プラスチック注射型処理,自動誘導車両推進,フォークリフトのマストリフトと傾斜駆動自動保存と回収システムメカニズム,および繊維機械の回転システム. The OMR's ability to operate with high return pressure without drain connection (when equipped with HPS seal) makes it particularly advantageous in closed-loop and regenerative industrial hydraulic circuits.

第6章 品質保証とグローバル配布

ハンジュー・テクノロジーには 精密なCNC加工センター,自動化ゲロータセット生産ライン,総合的な試験・検証設備品質管理システムはISO 9001:2015基準に準拠し,欧州市場に供給されるすべての製品にCEマークを付加しています.

● 100% 圧力 試験: すべての OMR モーターは,ハウジングの完全性とシール性能を検証するために,最大指定作業圧の1.5倍で水静止圧力試験を受けます

● 性能 検証: 出力 速さ,トルク,体積 効率 は,各 生産 ユニット に 関し て 仕様 の 許容 値 に 対し て 測定 さ れ,記録 さ れ ます

● 寸法検証:CMMと従来の計量技術を用いた精度測定により,Danfossおよび他のOEM仕様との互換性を確保

● 材料 の 追跡 能力: 完全 に 追尾 できる 合格 な 供給 者 から 調達 さ れ た 鋳鉄 の 結状 の 箱,合金 鉄 の 軸,ゲロ トン セット

● 保証 保証: 通常 の 運用 条件 で 材料 や 工法 の 欠陥 に 対し て 12 か月 の 保証

グローバル・ディストリビューション・ネットワークは,80カ国以上にある 有権ディーラー,OEM直属顧客,アフターマーケット・ディストリビューターを含む.東南アジアハンジウの輸出量は2桁の年収で 継続的に増加しています.国際的な顧客の信頼を反映する 品質へのコミットメント競争力のある価格と 迅速な顧客サービスです

第7章 注文ガイドと技術サポート

7.1 選考手続き

適切なHANJIU OMR軌道モーターを特定する際には, トーク要求,システム圧力,流量利用,設置の制限:

● ステップ1: 必要な出力トルクを計算し,アプリケーションサービスファクターを含む (通常,建設機器や農業機器では1.25〜1.5)

● ステップ2: システムでの利用可能な作業圧を決定し,モーター圧力評価の適性を確認する (連続性対間断性)

● ステップ3: 望ましい出力速度と選択された流位量に基づいて必要な流量量を計算します: Q = Vg x n / 1000 (L/min)

● 第 4 ステップ: 計算 さ れ た 速度,流量,圧力 が すべて モーター の 継続 的 な 作業 範囲 に 適合 し て いる か を 確かめ て ください

● 第 5 ステップ: 設置 要求 に 応じ て 固定 フレンズ (A2 円形 や C 方形), 軸 の 種類 (円筒形,スピン型,角型) と ポート の 配置 を 選択 する

● ステップ 6: 期待される回線反圧に基づいて,シャフトシールタイプ (標準または高圧HPS) を指定します.

7.2 テクニカルサポートと顧客サービス

HANJIU Technologyは,製品選択,設置,継続的な保守を確実にするために設計された複数のチャネルを通じて包括的な技術サポートを提供します.直接電話相談は長時間営業 (中国標準時間) に利用できます.. メールの技術的な問い合わせは,営業時間中に2時間以内に保証された応答を受けます. データシート,インストールマニュアル,トラブルシューティングガイドを含む完全な技術文書,ダウンロードできます.複雑なアプリケーションの課題に対して,ビデオ技術サポートと遠隔診断支援が提供されています. 主要なOEMアカウントおよび配送パートナーに現地のサービスサポートが提供されています.

技術サポートチームは,建設機械,農業機器,産業自動化,移動型水力学アプリケーション. 要求は新しい機器の設計,システムのトラブルシューティング,または保守の最適化を含むかどうか,HANJIUのエンジニアリングチームは,設備の生産性を最大化し,所有総コストを最小限に抑える実行可能なソリューションを提供します.

結論

HANJIU OMRシリーズの 中型軌道液圧モーターは軽量型代替品よりも高いトルク容量と高い耐久性を要求するアプリケーションのためのコスト最適化ソリューション65 Nm から 580 Nm の連続トルクを供給し,圧力が 175 bar 連続 (200 bar 間歇的),ダンフォスのOMRシリーズと完全に互換性があるハンジウは中型用水力発電の全範囲に対応しています

ローラーギアリング・メカニズム,堅牢なベアリング・構成,そして汎用なマウントオプションは,OMRシリーズを建設機械,農業機器,林業活動材料処理システムと産業自動化. 豊富なスペアパーツの利用可能性,競争力のあるライフサイクルコスト,迅速なグローバル技術サポート,HANJIU OMR軌道モーターは,OEMメーカーの競争力を強化し,エンドユーザー機器の運行コストを削減する実在的な価値をもたらします水圧技術が 高効率化と 統合化へと進化するにつれてHANJIUは,継続的なエンジニアリング投資と製造卓越性を通じて,OMR製品ラインを前進させることにコミットしています..

参考資料

[1] ダンフォスパワーソリューションズ.オービタルモーターズタイプOMP XとOMR X技術情報. 2018.

[2] Danfoss Power Solutions. OMP,OMR,OMH オルビタルモーターズ 技術情報 [151-1013]. 2011.

[3] Danfoss Power Solutions. OMR X 技術データと機能図 [151-1386, 151-1753]. 2023.

[4] Danfoss Power Solutions. OMR Dimensions,欧州および米国版 [151-1844,151-1849]. 2023.

[5] 静岡・ハンジュー・テクノロジー・株式会社 ハンジュー・OMRシリーズ軌道モーター製品カタログ. 2024.

[6] 石家庄ハンジュー・テクノロジー株式会社 モデル・クロス・レファレンス・ガイド:HANJIU OMR vs Danfoss, Eaton, M+S. 2024

[7] ISO 9001:2015品質管理システム - 要求事項 国際標準化機関

[8] 2006/42/EC指令 機械指令 欧州議会及び理事会
