テクニカルホワイトペーパー

ハンジウOMPシリーズ

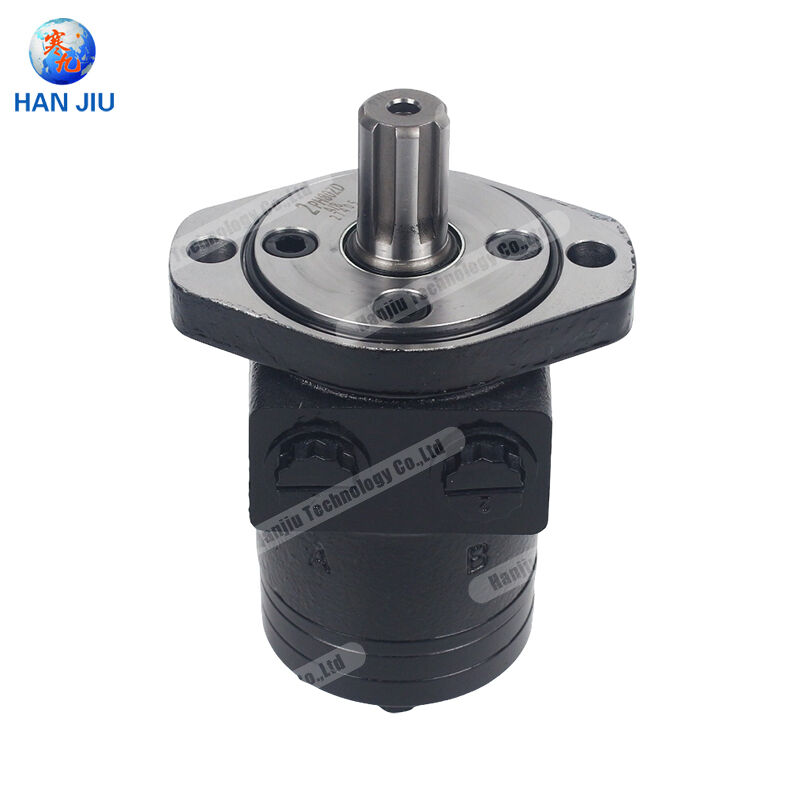

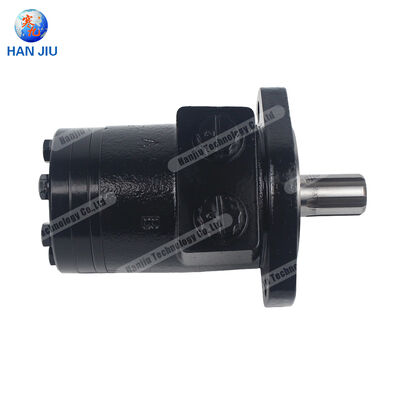

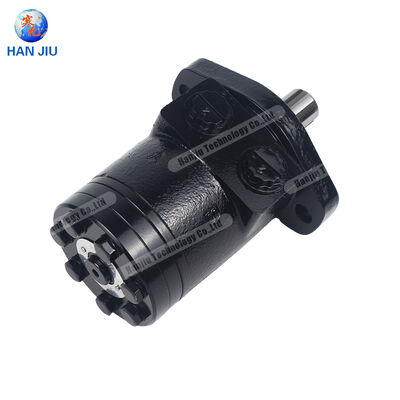

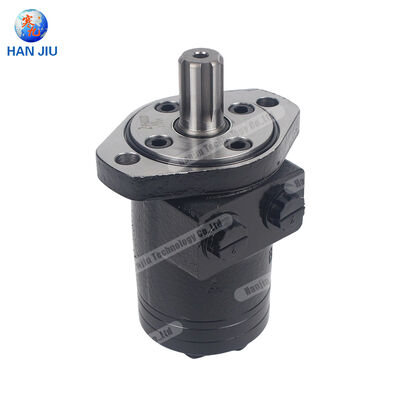

オービタルモーター

ダンフォス OMP 互換 | 14 変位 |グローバルサプライチェーンソリューション

低速高トルク油圧モーター |建設、農業、鉱業および産業用途

石家荘漢九科技有限公司

2025 年 6 月 | www.hj油圧.com

目次

ページ番号を更新するには、右クリックして「フィールドの更新」を選択します。

エグゼクティブサマリー 3

第 1 章 軌道モーター技術の概要 4

1.1 ジェローター軌道モーターの動作原理 4

1.2 業界ベンチマーク 5 としての Danfoss OMP シリーズ

第 2 章 HANJIU OMP シリーズの完全な技術仕様 6

2.1 全範囲変位範囲 6

2.2 連続的および断続的なパフォーマンスデータ 7

2.3 圧力、速度、トルク定格 8

第 3 章 モデルの比較および相互参照ガイド 9

3.1 HANJIU と Danfoss モデルの相互参照 9

3.2 他の主要ブランドとの互換性 10

第 4 章 スペアパーツ、シールキット、およびメンテナンスソリューション 11

4.1 総合的なスペアパーツカタログ 11

4.2 コスト削減とライフサイクル分析 12

第 5 章 業界を超えたアプリケーション 13

第6章 品質保証とグローバル流通 15

第 7 章 注文ガイドと技術サポート 17

結論 19

参考文献 20

エグゼクティブサマリー

HANJIU OMP シリーズ軌道油圧モーターは、建設機械、農業機械、資材運搬システム、鉱山作業、産業オートメーションにわたる低速、高トルクの動力伝達のための包括的なソリューションを表します。このテクニカル ホワイト ペーパーでは、OMP 25 から OMP 500 までの 14 の排気量バリエーションを含む完全な HANJIU OMP 製品ラインを、詳細な性能仕様、相互参照データ、スペアパーツの入手可能性、総所有コスト分析とともに紹介します。

Shijiazhuang Hanjiu Technology Co., Ltd. は、中国の軌道油圧モーターの大手メーカーとしての地位を確立し、業界で最も広く認知されているベンチマークである Danfoss OMP シリーズとの完全な寸法および性能互換性を実現しています。年間生産数が 300,000 個を超え、世界 80 か国以上に販売されている HANJIU は、迅速な技術サービスと豊富なスペアパーツ在庫に支えられ、取得コストとライフサイクルコストを大幅に削減しながら検証済みの品質を提供します。

キーワード: HANJIU 軌道モーター、OMP 油圧モーター、ダンフォス OMP 互換、低速高トルク油圧モーター、ジェローター軌道モーター、建設機械油圧モーター、農業機械油圧モーター、油圧モーター スペアパーツ、軌道モーター シール キット

第 1 章 軌道モーター技術の概要

1.1 ジェローター軌道モーターの動作原理

ジェローター モーターとしても知られる軌道油圧モーターは、低い回転速度で優れたトルクの生成を可能にする独特の機械原理に基づいて動作します。コア機構は 2 つの主要なコンポーネントで構成されています。外歯を備えた星形のインナー ローターと、ローターの歯数を 1 つ上回る精密に機械加工された内部歯形を備えたアウター ステーター リングです。

動作中、高圧の作動油がモーターに入り、高精度のバルブ プレートを介してローターとステーターの境界面の周囲に分配されます。油圧によりローターはステーター内で偏心して周回すると同時に、ローター自身の軸を中心に回転します。この軌道と回転の複合運動により、一連の拡張および収縮する流体チャンバーが生成され、これが周囲に沿って継続的に前進し、油圧エネルギーをスムーズで強力なシャフトの回転に変換します。

この設計アーキテクチャは、軌道モーターが多くの業界で好まれる選択肢となる固有の利点を提供します。全速度範囲にわたってスムーズで脈動のない出力。コンパクトなパワーウェイトレシオ。高いラジアルおよびアキシャルシャフト荷重に耐える能力。双方向操作機能。汚れ、温度変化、高い戻り圧力などの極端な動作条件下でも実証済みの耐久性を備えています。

1.2 業界ベンチマークとしての Danfoss OMP シリーズ

Danfoss OMP シリーズは、40 年以上にわたって中負荷軌道油圧モーターの世界標準としての役割を果たしてきました。 OMP シリーズは、楕円形の取り付けフランジ (A2 フランジ)、円筒形、スプライン形、テーパー構成を含む多彩なシャフト オプション、および 1 回転あたり 25 ～ 400 立方センチメートルにわたる変位範囲を特徴としており、世界中の OEM およびアフターマーケット チャネルで広く採用されています。

OMP 設計の主な際立った特徴には、速度エンベロープ全体にわたるスムーズな動作特性、広い速度範囲にわたる一定の動作トルク、厳しい負荷条件での高い始動トルク、外部ドレン接続を必要としない高い戻り圧力耐性 (高圧シャフト シールを装備した場合)、開ループおよび閉ループ油圧システムの両方に適した堅牢な構造、鉱物油、生分解性流体、耐火性油圧媒体を含む幅広い範囲の油圧流体との互換性が含まれます。

第 2 章 HANJIU OMP シリーズの完全な技術仕様

2.1 全範囲の変位をカバー

HANJIU OMP シリーズは、Danfoss OMP 変位スペクトルを包括的にカバーし、あらゆるアプリケーション要件への正確なマッチングを可能にする 14 の異なるモデルを提供します。各モデルの指定は、1 回転あたりの公称幾何変位 (立方センチメートル) に対応します。

2.2 連続的および断続的なパフォーマンス データ

次の表は、すべての HANJIU OMP シリーズ軌道モーターの完全な性能データを示しています。連続定格は、通常の耐用年数での持続動作のパラメータを定義します。断続定格は、動作時間の 10% を超えない短期間のピーク負荷に適用されます。

2.3 圧力、速度、トルクの定格

HANJIU OMP シリーズの最大許容動作圧力は、ほとんどの製品範囲で連続 140 bar、断続 175 bar に達し、より小型の容量モデル (OMP 25 ～ OMP 40) の定格は連続 100 bar、断続 140 bar です。最大速度能力は排気量に反比例し、OMP 25 の 1600 rpm から OMP 500 の 120 rpm までの範囲であり、すべてのアプリケーション サイズにわたって最適な出力密度を保証します。

最大トルク出力は、OMP 25 の連続 33 Nm から、OMP 400 の連続 435 Nm まで、排気量に直接比例します。OMP 500 は、この能力をさらに連続 385 Nm に拡張します。すべてのモデルは、通常定格連続トルクの 80% ～ 90% という高い始動トルクを示し、ほとんどのアプリケーションで補助始動機構が不要になります。

第 3 章 モデルの比較および相互参照ガイド

3.1 HANJIU と Danfoss モデルの相互参照

HANJIU OMP シリーズ (特定の地域では BMP/BM1 として販売) は、すべての重要な寸法および性能パラメーターにわたって Danfoss OMP シリーズとの完全な互換性を実現します。次の相互参照表により、直接置換が可能になります。

すべての HANJIU 軌道モーターは、ドロップイン互換性を確保するために、包括的な寸法検証、圧力テスト、および性能検証を受けています。取り付けフランジの寸法、シャフト構成、ポートねじ仕様、および全体のエンベロープ寸法は Danfoss OEM 仕様と正確に一致しており、既存の機器や油圧システムを変更することなく直接交換できます。

3.2 他の主要ブランドとの互換性

Danfoss の互換性を超えて、HANJIU OMP シリーズ軌道モーターは、次の国際的に認められたブランドの直接の代替品としても機能します。

● M+S Hydraulic (ブルガリア) MP および HP シリーズ軌道モーター

● Eaton Char-Lynn H シリーズ低速高トルクモーター

● Parker / White Drive TC、TE、TB シリーズ モーター

● SAM Brevini BG シリーズ軌道モーター

● Ross TRW MF および MG シリーズ油圧モーター

● Bosch Rexroth MGP および GXP シリーズ ジェローター モーター

この広範なブランド間の互換性により、HANJIU は軌道モーター交換用のユニバーサル ソリューション プロバイダーとしての地位を確立し、販売代理店やメンテナンス施設の在庫の複雑さを軽減しながら、相手先商標機器メーカーに関係なく迅速な対応を保証します。

第 4 章 スペアパーツ、シールキット、およびメンテナンスソリューション

4.1 総合的なスペアパーツカタログ

HANJIU は、OMP シリーズ製品ライン全体の交換コンポーネントの完全な在庫を維持し、メンテナンスと修理作業を遅滞なく進めることができます。入手可能なスペアパーツは次のとおりです。

4.2 コスト削減とライフサイクル分析

HANJIU OMP 軌道モーターと純正スペアパーツを導入すると、機器のライフサイクル全体にわたって目に見える経済的メリットがもたらされます。

● 性能や耐用年数に妥協することなく、オリジナルの Danfoss 機器と比較して取得コストを 35% ～ 55% 削減

● 精密に適合したシール、O リング、ガスケットを含むすべてのキットにより、シール キットの交換コストを 40% ～ 60% 削減します。

● 標準配送リードタイムは世界中で 1 ～ 7 日ですが、緊急の要件には 24 時間対応し、機器のダウンタイムを最小限に抑えます。

● 純正の交換部品を一貫して入手できることでモーターの耐用年数が延長され、機器のライフサイクル全体で総所有コストが 25% ～ 35% 削減されます。

● 資格のある油圧エンジニアによる無料の技術相談とトラブルシューティング サポート (平均応答時間は 2 時間未満)

第 5 章 業界を超えたアプリケーション

HANJIU OMP シリーズ軌道モーターは、その高い始動トルク、コンパクトな寸法、および厳しい条件下での信頼性の高い性能を活用して、複数の産業分野にわたって非常に多様な用途に使用されます。

5.1 建設機械

建設機械は、OMP シリーズ軌道モーターの最大のアプリケーション セグメントの 1 つです。一般的な設置には、ミニ掘削機およびコンパクト ローダー用のスイング ドライブ、スキッド ステア ローダーおよびコンパクト トラック ローダー用のホイール ドライブ システム、ポストホール ディガーおよび基礎掘削装置用のオーガー ドライブ、多用途トラックおよびクレーン ブーム用のウインチ ドライブ、コンクリート ミキサー ドラム回転システムなどがあります。 OMP 50 から OMP 200 モデルはこの分野で主流であり、継続的な土木作業やマテリアルハンドリング作業に必要なトルクと耐久性を備えています。

5.2 農業機械

現代の農業機器は、コンバインハーベスターのリールやオーガーの駆動、芝刈り機、耕運機、ベーラーなどのトラクターに取り付けられた作業機の動力、センターピボット灌漑システムの推進、ブドウ畑や果樹園の噴霧器のファン駆動、家畜飼料ミキサーワゴンの駆動などの機能を軌道モーターに大きく依存しています。 OMP 80、OMP 100、OMP 160 モデルは、汚染、温度変化、断続的な重荷重に対する耐性が不可欠な農業用途に特に適しています。

5.3 鉱業、林業、海洋への応用

鉱山分野では、OMP モーターは掘削リグの回転ヘッド、コンベア ベルト ドライブ、地下実用車両の牽引システムに動力を供給します。林業機械は、丸太グラップルの回転、ハーベスター ヘッドの駆動、およびフォワーダー クレーンの関節運動にこれらのモーターを利用します。海洋用途には、アンカー ウインチ ドライブ、キャプスタン操作、ハッチ カバー アクチュエーター、漁具配備システムなどがあります。 OMP 250、OMP 315、OMP 400 などのより大きな排気量モデルは、これらの要求の厳しい用途に必要な大きなトルク出力を提供します。

5.4 産業用および特殊用途の機器

産業オートメーションのアプリケーションには、コンベア システム、混合およびブレンディング装置、ロータリー インデックス テーブル、プラスチック射出成形金型のハンドリング、および繊維機械が含まれます。特殊用途の設備には、道路掃除機のブラシ ドライブ、空港の滑走路メンテナンス装置、除雪機のオーガーと排出シュートの回転、芝生管理機械のリール ドライブ、廃棄物管理装置の圧縮システムなどがあります。 HANJIU OMP シリーズは、事実上あらゆる低速、高トルクの油圧動力要件を満たす多用途性を備えています。

第6章 品質保証とグローバル流通

HANJIU Technology は、中国河北省石家荘市で、精密 CNC マシニング センター、自動組立ライン、包括的な試験装置を備えた最先端の製造施設を運営しています。品質管理システムは ISO 9001 規格に認証されており、一貫した製品品質と継続的なプロセス改善を保証します。

● すべてのHANJIU軌道モーターは、ハウジングの完全性とシール性能を検証するために、最大定格圧力の1.5倍で100%の圧力テストを受けています。

● 性能試験により、生産される各ユニットの出力速度、トルク、体積効率が規定の許容範囲内であることを確認します。

●精密測定機器を使用した寸法検査により、ダンフォスおよび他のOEM仕様との互換性を保証します。

● CE マーキング準拠により、EU 市場に輸出されるすべての製品が欧州の機械安全指令に準拠していることが確認されます。

● すべてのモーターには、通常の動作条件下での材料および製造上の欠陥に対する 12 か月の保証が付いています。

世界的な流通ネットワークには、80 か国以上の正規ディーラーとサービス パートナーが含まれており、戦略的な倉庫位置により主要市場への迅速な配送が保証されています。 HANJIU の輸出量は毎年一貫して増加しており、製品の品質、競争力のある価格、迅速なサービスに対する海外の顧客の信頼を反映しています。

第 7 章 注文ガイドと技術サポート

特定の用途に適切な HANJIU OMP 軌道モーターを指定するには、いくつかの重要なパラメーターを考慮する必要があります。選択プロセスは、指定された動作圧力で必要なトルクを決定することから始まり、次に、その結​​果得られる流量と速度がモーターの連続定格範囲内に収まることを確認します。

7.1 選定手順

● ステップ 1: アプリケーションの安全係数 (通常 1.2 ～ 1.5) を含む必要なトルクを計算します。

● ステップ 2: 利用可能なシステム圧力を決定し、モーター圧力定格が適切であることを確認します。

● ステップ 3: 希望の出力速度と選択した容量に基づいて必要な流量を計算します。

● ステップ 4: 計算された速度、流量、圧力がすべて連続定格内に収まることを確認します。

● ステップ 5: 設置要件に合わせてシャフトのタイプ、取り付けフランジ、ポート構成を選択します。

7.2 テクニカルサポートチャネル

HANJIU Technology は、営業時間内の直接電話相談など、複数のチャネルを通じて包括的な技術サポートを提供します。電子メールによる技術的な問い合わせには 2 時間以内の返答が保証されます。データシート、設置マニュアル、トラブルシューティング ガイドなどのオンライン ドキュメント。複雑な診断状況に対するビデオ技術サポート。主要取引先および販売代理店向けのオンサイト フィールド サービスも提供します。技術サポート チームは、建設、農業、鉱業、産業用途にわたる広範な実務経験を持つ、資格のある油圧エンジニアで構成されています。

結論

HANJIU OMP シリーズ軌道油圧モーターは、世界中の OEM およびアフターマーケット アプリケーションに対して、検証済みの品質、包括的な仕様範囲、および大幅なコスト上の利点の魅力的な組み合わせを提供します。 33 Nm ～ 435 Nm の連続トルク、175 bar までの圧力定格、Danfoss OMP シリーズとの完全な寸法互換性を提供する 14 種類の排気量バリエーションを備えた HANJIU は、低速、高トルクの油圧動力要件の全範囲に対応します。

豊富なスペアパーツの入手可能性、迅速な技術サポート、実証済みのグローバル流通ネットワークにより、HANJIU は、運用の信頼性を損なうことなく調達コストを最適化しようとしている機器メーカー、油圧代理店、メンテナンス組織にとって信頼できる長期パートナーとしての地位を確立しています。油圧技術がより高い効率とよりスマートな統合に向けて進化し続ける中、HANJIU は継続的な革新と卓越した製造への投資を通じて軌道モーター製品ラインの進化に引き続き取り組んでいます。

参考文献

[1] ダンフォス パワー ソリューションズ。オービタル モーター タイプ OMP、OMR、OMH の技術情報 [520L0262 Rev DA]。 2014年。

[2] ダンフォス パワー ソリューション。 OMP X 50 軌道モーター データシート [参照番号 11186729]。 2023年。

[3] ダンフォス パワー ソリューションズ。 OMP X 200 軌道モーター データシート [参照番号 11185705]。 2023年。

[4] 石家荘市Hanjiu Technology Co., Ltd.のHANJIU OMPシリーズ軌道モーター製品カタログ。 2024年。

[5] Shijiazhuang Hanjiu Technology Co., Ltd. モデル相互参照ガイド: HANJIU 対 Danfoss、Eaton、M+S。 2024年。

[6] ISO 9001:2015。品質管理システム - 要件。国際標準化機構。

[7] 指令 2006/42/EC。機械指令。欧州議会および欧州理事会。
