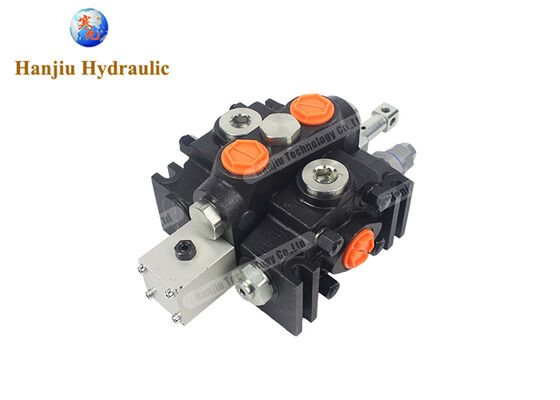

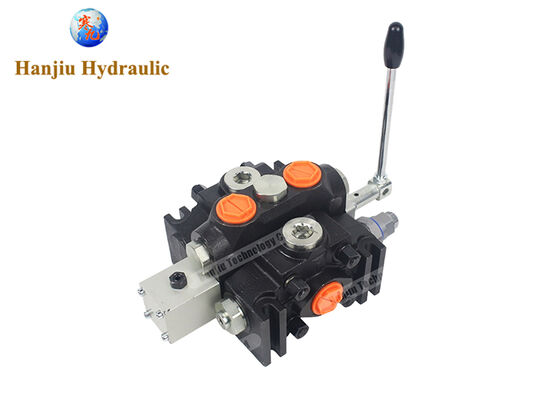

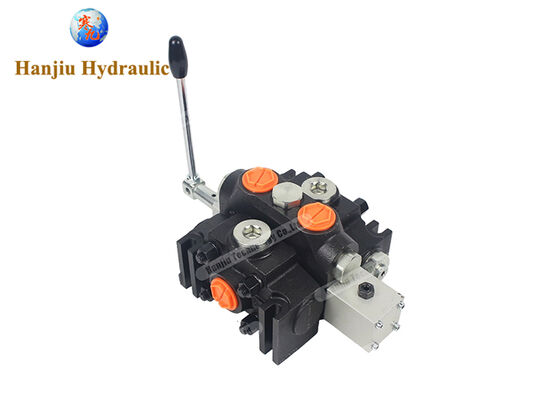

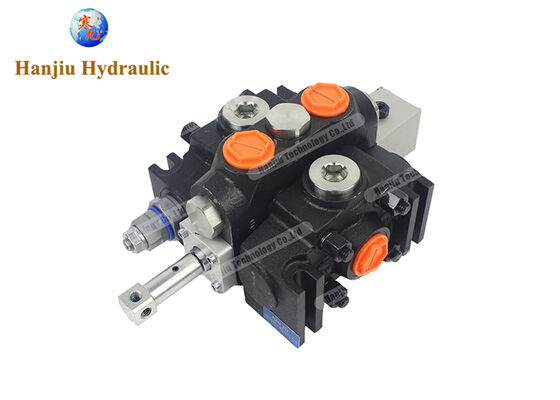

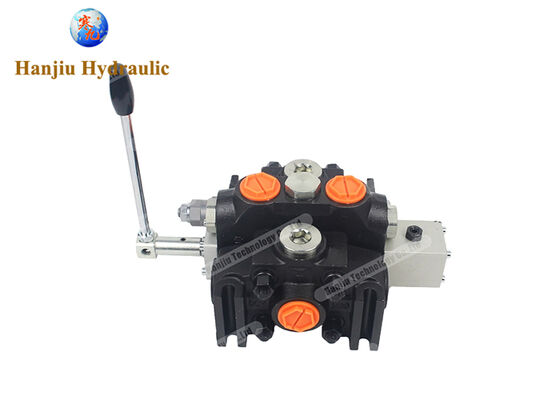

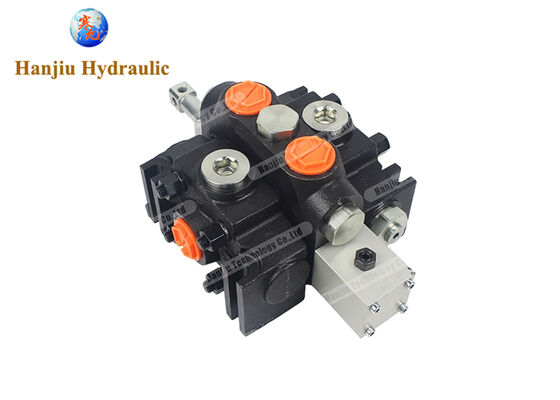

SD25/1 方向制御バルブ, 3 ポジション ダブルアクション,A B 中性で開け, 240 lpm,最大 315 bar



SD25/1 方向制御弁、3ポジションダブルアクティング、ニュートラル時 A B 開放、240 lpm、最大 315 bar





流量	240リットル
バルブ数	1バルブ
インレットセクションバルブ	サイドインレット、リリーフバルブ付き
リリーフバルブ設定圧力	315 bar
インレットポートサイズ	G1
バルブタイプ	3ポジション
ハンドル側配置	標準ハンドル
バルブキャップ側配置	3ポジションダブルアクティング、ニュートラル時 A B 開放
ワーキングセクション配置	標準タイプ
ワークポートサイズ	G3/4
アウトレットセクションタイプ	サイドアウトレット
アウトレットポートサイズ	G1



















方向制御弁 20-380L、100 - 350 BAR





油圧方向制御弁 – Walvoil、Hydrocontrol、Badestnost、およびその他の欧米ブランドと完全互換

当社は中国の油圧方向制御弁の専門メーカーです。当社の製品は、手動、電気、空気圧、電気油圧、電気電気、電磁、リモートコントロールなど、さまざまな制御方法をカバーしています。流量は 20 ～ 300 L/min、圧力は最大 315 bar に達します。



SDバルブ	流量	最大圧力	バルブ
SD 25	240L/分 / 63 GPM	315 BAR	1-12セクション
SDS 180	160L/分 / 42 GPM	315 BAR	1-12セクション
SDS 380	380L/分 / 100 GPM	315 BAR	1-12セクション
SD 4	45L/分 / 11.8 GPM	315 BAR	1セクション
SD 5	45L/分 / 11.8 GPM	315 BAR	1-7セクション
SD 45	45L/分	315 BAR	1-7セクション
SD 55	45L/分	315 BAR	1-7セクション
SD11	70 LPM / 19.6 GPM	315 BAR	1-5セクション
SD14	120 LPM / 31.5 GPM	315 BAR	1セクション
SD18	160 LPM / 42 GPM	315 BAR	1-4セクション





当社の油圧バルブは、Walvoil、Hydrocontrol、Badestnostなどの主要なイタリアおよびヨーロッパのブランドと完全に交換または互換性があります。建設機械、農業機械、高所作業車、マテリアルハンドリング機器、産業車両など、さまざまな用途に適しています。I. ディストリビューター、機器メーカー、修理工場が当社から購入すべき理由1. ディストリビューター: 高い利益率と迅速な在庫回転当社の油圧バルブは、欧米ブランドのわずか 30%～50% の価格で提供されており、ディストリビューターに十分な利益率を残します。流量は 20～380 L/min をカバーし、ユニット数は 1 から 12 以上に拡張可能で、軽量農業機械から大型建設機械まで、さまざまなサポートニーズをワンストップでカバーします。OEM カスタマイズサービスも提供しており、独立ブランドの作成をサポートし、ディストリビューターが長期的な顧客ロイヤルティを構築するのに役立ちます。2. 機器メーカー (OEM): 調達コストの削減とサプライチェーンの最適化機器メーカーは、信頼性が高く、パラメータが一貫しており、納期が安定しているコアコンポーネントを必要とします。当社の油圧バルブは、寸法、取り付けフランジ、ポート仕様、定格圧力、流量曲線において、欧米ブランドと完全に互換性があり、ホストマシンの設計を変更せずに既存の構成を直接交換できます。図面に基づいたカスタマイズをサポートします – 非標準バルブコア機能、特殊ポート位置、異なる電圧のソレノイド、耐腐食性コーティングはすべて必要に応じて調整できます。当社を選択することで、調達コストが削減され、サプライチェーンの応答時間が短縮され、輸入ブランドに伴う長い待ち時間が最小限に抑えられます。3. 修理サービスプロバイダー: 完全な部品供給、迅速な配送





修理市場は、部品の調達の困難さ、リードタイムの長さ、不透明な価格設定の影響を最も受けやすいです。当社は、シーリングキット、バルブコアアセンブリ、スプリングアセンブリ、電磁コイルなどの、損傷しやすい部品をすべて提供しています。標準製品は 7～15 日以内に発送され、十分な在庫と迅速な対応により、修理業者は機器のダウンタイムを大幅に短縮できます。欧米ブランドの長い (60～90 日) アフターサービスサイクルと比較して、当社は大幅な時間的利点を提供します。



II. 欧米ブランドと比較した場合の当社の利点は何ですか？



利点 1: 大幅な価格優位性、コストパフォーマンスのリード



産業クラスター効果と垂直統合されたサプライチェーン（鋳造、CNC精密機械加工、バルブコア研削、統合シーリングコンポーネント）により、当社の生産コストは欧米メーカーよりも大幅に低くなります。同等の性能を持つ油圧バルブは、品質を損なうことなく、欧米ブランドの 30%～50% の価格で提供されます。国内の油圧バルブ製品は、輸入ブランドに匹敵する技術を達成しており、比類のない価格優位性を提供します。



利点 2: 包括的な技術パラメータ比較、シームレスな相互交換性



当社の油圧バルブは、定格圧力 (最大 315 bar)、流量範囲 (20～380 L/min)、ユニット数 (1～12 ユニット)、センターポジション機能において、国際ブランドと完全に互換性があります。Walvoil、Hydrocontrol、Badestnost などのブランドの対応するモデルを直接交換できます。例えば、Walvoil SD5 シリーズは定格流量 45 L/min、圧力 315 bar で、最大 7 ユニットで使用できます。当社の対応する製品パラメータは完全に互換性があります。



利点 3: 包括的な制御方法、幅広いカバレッジ







当社の製品は、手動、電気、空気圧、電気油圧、電気、電磁、リモートコントロールなど、複数の制御方法をサポートしています。電気油圧制御方法は、電子技術と油圧技術の利点を組み合わせ、入力電気信号を調整することでバルブコア位置を連続的に調整し、油圧システムの圧力と流量を正確に制御し、高精度制御を必要とする精密油圧システムで高精度な操作を保証します。簡単な手動操作から複雑なリモート自動制御まで、対応するソリューションを提供できます。





利点 4: モジュラー/一体型構造が利用可能、柔軟な適応性



モジュラー多方向バルブは、ビルディングブロック設計を採用しており、各機能モジュールは実際のニーズに応じて柔軟に組み合わせることができます。分解と再組み立てが容易で、強力な機能を提供し、接続の追加または削減を容易にします。一体型多方向バルブは、コンパクトな構造、高い剛性、優れたシーリングを備えており、設置スペースが限られている用途に適しています。どちらの構造も、リリーフバルブ、補充バルブ、組み合わせバルブでカスタマイズでき、さまざまなホストシステムのニーズに柔軟に対応できます。



利点 5: 短納期、安定供給



欧米ブランドはしばしば 60～90 日の納期を持ち、世界的なサプライチェーンの変動の影響を大きく受けます。中国のよく発達した油圧コンポーネント製造エコシステムと当社の安定した生産能力を活用することで、標準モデルは 7～15 日以内に発送でき、大量注文は交渉後に迅速な生産を手配できます。OEM メーカーにとって、これは生産待ち時間の短縮と市場応答能力の向上につながります。



利点 6: 完全な認証、円滑な輸出



当社の製品は ISO 9001 品質管理システム認証を取得しており、CE などの国際規格に準拠しており、ヨーロッパ、北米、東南アジア、南米、中東、アフリカを含むグローバル市場への円滑な輸出を可能にします。中国の油圧コンポーネント産業クラスターは高度に専門化されたサプライチェーンシステムを形成しており、高度な CNC マシニングセンター、熱処理ライン、完全油圧試験ベンチを備えており、製品の寸法精度と機能の一貫性を保証します。



III. 油圧方向制御弁の主な用途分野



方向制御弁は油圧システムの「神経センター」であり、油圧オイルの流向、オン/オフ状態、流量分配を制御するために使用されます。これらは広く使用されています:



建設機械:



油圧ショベル、ローダー、ブルドーザー、ロードローラー、クレーン、フォークリフト、テレスコピックフォークリフト、スキッドステアローダー、バックホーローダー、トラック搭載クレーン、ブームポンプトラック、コンクリートミキサー



農業機械:



トラクター、コンバインハーベスター、ベーラー、スプレッダー、肥料散布機、芝刈り機、シーダー、テレスコピックブーム農業機械





高所作業プラットフォーム:



シザーリフト、アーティキュレートブームリフト





マテリアルハンドリング機器: フォークリフト、スタッカー、パレットトラック、リフティングプラットフォーム、ウインチ、ホイスト



産業車両: 清掃車、ゴミ圧縮車、スイーパー、フロアクリーナー、鉱山車両



林業機械: 伐採機、木材ハーベスター、ウッドチッパー、ウィーダー



海洋機械: デッキ機械、操舵装置システム、アンカーウインチ



産業オートメーション: 射出成形機、プレス機、工作機械、生産ライン油圧システム



IV. 油圧方向制御弁の正しい使用方法1. 選定に関する考慮事項





バルブを選定する前に、以下の主要パラメータが互換性があることを確認してください:流量マッチング:



バルブの定格流量は、システムの要求流量の 1.1～1.2 倍以上である必要があります (余裕を持たせてください)。すべてのアクチュエータ (油圧シリンダー、モーター) の合計最大流量要件を計算し、対応するバルブ仕様を選択してください。「パワー不足」のバルブは避けてください – 流量不足はバルブの過熱、漏れ、またはアクチュエータの動作不良につながる可能性があります。圧力マッチング:







バルブの定格圧力は、システムの最高作動圧力以上である必要があり、これは 315 bar に達する可能性があります。



制御方法:



操作方法 (手動、電気、空気圧、電気油圧など) と応答速度の要件を明確に定義してください。手動制御は簡単な操作条件に適しています。電気油圧比例制御は自動システムに適しています。空気圧制御は防爆環境に適しています。



構造形式:設置スペースに基づいて、一体型 (コンパクト) またはセグメント型 (柔軟な拡張) の設計を選択してください。



ニュートラルポジション機能: 連続的で衝撃のない切り替えを確保するために、ニュートラルポジション機能のタイプ (例: ニュートラルポジションクローズ、ニュートラルポジションアンロード、ニュートラルポジションプレッシャーホールドなど) を確認してください。



ポート仕様: パイプラインレイアウトを容易にするために、インレット/アウトレットおよびワーキングポートの仕様と方向 (Gねじ、UNFねじ、SAEフランジなど) を確認してください。



2. 取り付け要件取り付け前に、公称圧力、公称流量、およびバルブコア機能が油圧システムの要件を満たしていることを確認してください。取り付け箇所には以下が含まれます:



取り付けプレートとブラケットは平坦で、取り付けネジの締め付け力は均一でなければなりません。これにより、バルブ本体のねじれを防ぎます。複数のバルブセクションを持つ多方向バルブの場合、両端ねじ付きロッドが指定トルク (通常 95～120 N・m) で締め付けられていることを確認してください。締め付けトルクが不足すると、バルブセクション間でオイル漏れが発生します。



外部バルブ操作機構を取り付ける際は、バルブコアが詰まることなく自由に動くことを確認し、バルブコアへの横方向の力を防いでください。激しい振動を受ける機械に取り付ける場合は、防振対策を講じてください。





インレット (P)、リターン (T)、およびすべてのワーキングポート (A/B) を正しく接続してください。高圧オイルがリターンポートから入らないようにしてください。これにより、バルブ本体の損傷を防ぎます。



システム配管は、圧力損失の増加とシステム過熱を防ぐために、細すぎたり長すぎたりしないでください。



バルブの近くで溶接を行う場合は、溶接スパッタが O リング、ダストリング、およびバルブコアの露出部分を損傷しないようにしてください。



3. 油圧オイル要件



作動油は清浄である必要があり、ろ過精度は 10 μm を超えないようにしてください。作動油の汚染レベルは ISO 4406 19/16 以上である必要があり、粘度範囲は 10～400 mm²/s、温度範囲は -20℃ から +80℃ の間で制御する必要があります。



4. 日常の操作とメンテナンス



オイルレベルと清浄度を定期的に確認し、不純物がバルブのオリフィスや隙間を詰まらせてジャミングを引き起こすのを防いでください。



機器の運転条件に応じて、500～1000 時間ごとに作動油とフィルターエレメントを交換してください。



機器が長期間使用されない場合は、定期的に機器を始動し、バルブを数回作動させてバルブコアのジャミングを防ぐことをお勧めします。







V. 一般的な問題のトラブルシューティングと修理方法



1. バルブコアがリセットされない、または位置が不正確





考えられる原因 | ソリューション



リセットスプリングの変形 | リセットスプリングを交換

位置決めスプリングの変形 | 位置決めスプリングを交換

位置決めスリーブの摩耗 | 位置決めスリーブを交換





バルブ本体とバルブコアの間の汚れ | バルブ本体とバルブコアを清掃



外部制御機構の柔軟性の欠如 | 制御機構を調整し、接続ネジを再締め付け



• 4. バルブコアがニュートラルポジションにあるときに、作業機構が明らかに沈む。
• 考えられる原因 | ソリューション
• リバーシングバルブ本体の両端の O リングの老化または損傷 | O リングを交換
• バルブ本体接触面の O リングの損傷 | O リングを交換
• 多方向バルブの両端ねじの締め付けトルク不足 | 指定トルク (約 120 N・m) まで再締め付け
• 3. 安全弁の圧力が不安定または調整できない





考えられる原因 | ソリューション



• 4. バルブコアがニュートラルポジションにあるときに、作業機構が明らかに沈む。
• パイロットバルブの摩耗 | パイロットバルブを交換
• ロックナットの緩み | パイロットバルブを締め付け
• メインバルブコアの損傷オリフィスの詰まり | メインバルブコアを清掃して損傷オリフィスをクリア



プール機能障害 (オイル供給不足) 油圧ポンプのオーバーホール

• 4. バルブコアがニュートラルポジションにあるときに、作業機構が明らかに沈む。
• 考えられる原因 トラブルシューティング
• 摩耗によるバルブ本体とバルブコア間のクリアランス増加 修理またはバルブコアを交換
• バルブコアのずれ バルブコアのずれを確認
• コーンバルブの摩耗または汚染 コーンバルブを交換するか、汚染物質を除去。
• 5. 多方向バルブの機能障害 (動作が遅いまたは動作しない)



トラブルシューティング 方向 ソリューション

• 作動油の汚染または詰まり 多方向バルブを徹底的に清掃し、フィルターを交換
• 内部バルブコアまたはシールの摩耗 損傷した部品を交換
• 作動油の劣化 古いオイルを完全に排出し、基準を満たす新しいオイルを追加
• ソレノイドバルブの機能障害 (電気制御バルブ) ソレノイドバルブコイルと回路を確認。必要に応じてソレノイドバルブを交換



高い周囲温度 高温がバルブに与える影響を避けるために、作業条件を改善

• 二次リリーフバルブの緩みまたはスロットルオリフィスの詰まり 二次リリーフバルブを確認し、スロットルオリフィスを分解して清掃。
• 6. メンテナンスのヒント
• メンテナンスの前に、予備検査を行う必要があります: 作動油がきれいか、オイルレベルが正常か、多方向バルブの外観に明らかな損傷や漏れがないかを確認してください。
• 分解と清掃の後、すべてのバルブコア、シール、スプリングの状態を確認してください。損傷した部品は溶接したりまっすぐにしたりしないでください。交換する必要があります。
• 電気油圧/電気油圧バルブの場合、ソレノイドバルブと関連回路が正常に機能しているか確認してください。
• 内部損傷が深刻な場合は、システムの安全を確保するために多方向バルブ全体を交換することをお勧めします。
• バルブの性能を工場出荷時の設定に戻すために、メンテナンス中に経年劣化したシールを交換することをお勧めします。



VI. ディーラー、機器メーカー、メンテナンスサービスプロバイダーが抱えるどのような問題を解決できますか？

• ディストリビューターが抱える問題を解決する方法:
• 安定した商品供給と競争力のある価格を提供し、ローカル市場での価格優位性を確立できるようにします。
• OEM ブランドとカスタムブランドをサポートし、ブランドエクイティの構築を支援します。
• 製品カタログ、技術データ、市場サポートを提供し、市場を迅速に開拓できるようにします。
• 標準モデルの十分な在庫を確保し、中小規模の注文の迅速な配送ニーズに対応します。





当社の販売後の技術チームは、顧客の選定や技術的な質問に答えるのを支援するために常にオンラインです。





機器メーカー (OEM) が抱える問題を解決する方法:



• コアコンポーネントの調達コストを削減し、機械全体の利益率を向上させます。
• サイズと性能においてイタリアブランドと完全に互換性のある代替品を提供し、設計変更を不要にします。
• 流量範囲 20～380 L/min、1～12 ユニットの柔軟な構成で、さまざまなホスト要件に正確に一致します。
• 小ロットカスタマイズが可能。提供された図面に基づいて非標準構成を処理できます (特殊バルブコア機能、非標準オイルポート、異なる電圧の電磁石、特殊コーティングなど)。
• 安定した供給と予測可能な納期 (標準製品は 7～15 日以内に発送) により、サプライチェーンの変動による生産スケジュールへの影響を回避します。





システムマッチングとオンサイトコミッショニングの支援を提供し、設置後の安定した動作を保証します。



•  修理サービスプロバイダーが抱える問題を解決する方法:
• 部品の待ち時間を短縮 – 標準製品は 7～15 日以内に発送され、機器のダウンタイムによる損失を大幅に削減します。
• シーリングキット、バルブコアアセンブリ、スプリングアセンブリ、電磁コイルなどの損傷しやすい部品一式を提供し、ワンストップソリューションを提供します。
• 当社の技術チームは、トラブルシューティングサポートと修理ガイダンスを提供し、サービス効率の向上を支援します。
• 透明性の高い価格設定、完全な部品供給、タイムリーな対応により、エンドユーザーの間で良好な評判を築くことができます。
• VII. 中国で当社から購入することを歓迎します。





当社は河北省石家荘市に位置し、油圧バルブの研究開発と生産において長年の経験を持つ油圧方向制御弁の専門メーカーです。主な製品は以下の通りです:



• 油圧方向制御弁 (多方向バルブ) – 手動、電気、空気圧、電気油圧、電気電気、電磁、リモートコントロールオプションがあり、一体型またはセグメント型オプションがあります。流量は 20～380 L/min、圧力は最大 315 L/min です。bar
• 油圧モーター (OMM/OMR/OMT/OMV/BM3/BMR/BMRS/BMS/BMP/BMH/BMT など)
• フル油圧ステアリングギアシリーズ (101S/OSPC/OSPB/HKUS/BZZ-B など)
• BK10 シリーズ静止ウェット油圧ブレーキ





中国の当社の工場から直接調達することを選択すると、以下のメリットが得られます:





競争力のある工場価格 – 中間業者を排除



• 専門的な技術サポート – 選定から設置まで完全サポート
• 安定した供給保証 – 自社生産ライン + 成熟したサプライチェーン
• 柔軟なカスタマイズ機能 – 提供された図面に基づく処理、OEM カスタマイズ
• 当社の製品は世界中の多くの国と地域に輸出されており、建設機械、農業機械、高所作業車、林業機械、海洋機械などの分野で広く使用されており、お客様から信頼を得ています。





世界中のディストリビューター、OEM メーカー、サービスプロバイダーの皆様の中国の工場訪問と協力についてのご相談を歓迎いたします。サンプルテスト、技術コンサルテーション、または大量購入が必要な場合でも、専門的な態度と高品質な製品で対応させていただきます。



• 製品カタログと価格表を入手するには、今すぐお問い合わせください！
• 最新の製品仕様、選定ガイド、価格については、直接営業担当者にお問い合わせいただき、公式製品マニュアルおよび利用規約を入手してください。
