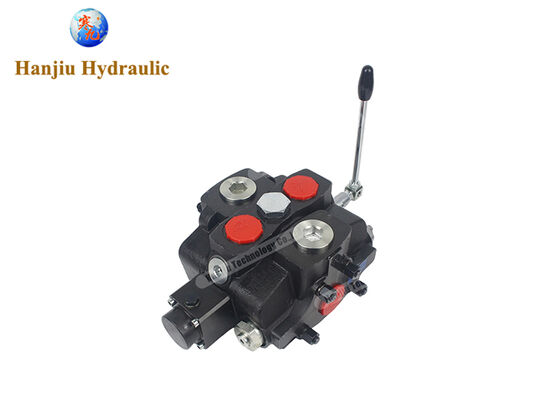

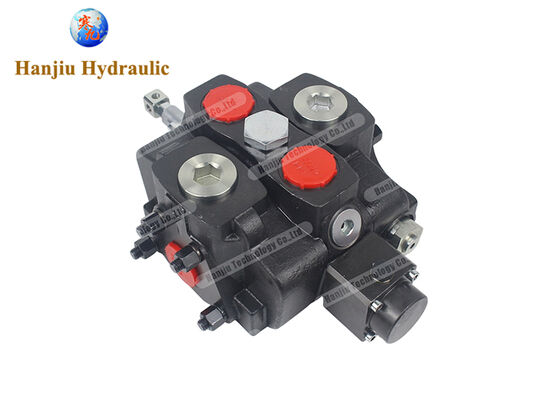

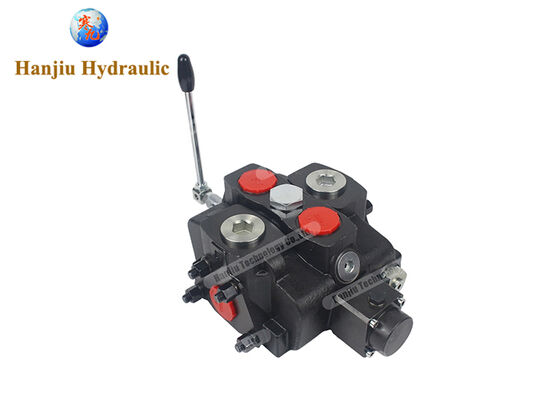

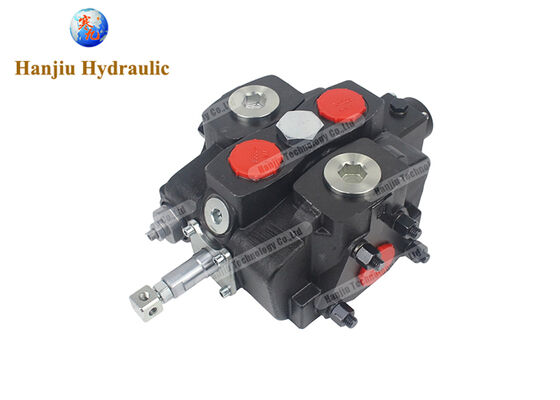

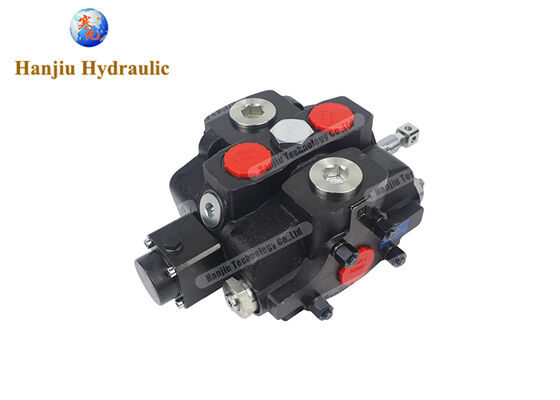

SD25/1 方向制御バルブ, 3 位置,A B 中性で閉め, 240 LPM, 315 BAR

SD25/1 方向制御バルブ, 3 位置,A B 中性で閉め, 240 LPM, 315 BAR

方向制御バルブ 20-380L,100 - 350 BAR

水力方向制御バルブ 完全に Walvoil, Hydrocontrol, Badestnost,および他のヨーロッパおよびアメリカのブランドと互換性

我々は,中国の水力方向制御バルブの専門メーカーです. 私たちの製品は,手動,電気,空気,電動水力,など様々な制御方法をカバーします.電動電機流量は20~300L/minで,圧力は315barまで達します.

私たちの液圧バルブは,完全に代替またはマッチすることができますワルボイル,水力制御そして悪いこと建設機械,農業機械,空中作業プラットフォーム,材料処理機器,産業用車両を含む様々な用途に適しています.

I. 配送業者,機器メーカー,修理店はなぜ私たちから購入すべきですか?

1ディストリビューター:高い利益率と急激な在庫回転

流出量は20~380L/minで, 販売業者に十分な利益率を残すため,単位数は 1 から 12 台以上に拡大できます軽い農業機械から重型建設機械まで,様々なサポートニーズに対応しています.また,OEMカスタマイズサービスを提供しています.独立したブランドの創出を支援し,販売業者が長期的な顧客忠誠心を築くのを助ける.

2設備メーカー (OEM): 調達コストを削減し,サプライチェーンを最適化

機器メーカーには 信頼性があり パラメータが一致し 配送時間が安定している 核心部品が必要です私たちの液圧バルブは,ヨーロッパとアメリカのブランドと完全に互換性がある 寸法設置用フレンズ,ポート仕様,圧力評価値,流量曲線,ホストマシン設計を変更することなく既存の構成を直接交換することができます.図面に基づくカスタマイズをサポートします需要に応じて調整できます. 私たちを選ぶと,あなたの調達コストを削減します.供給チェーン応答時間を短縮する輸入品牌に伴う長い待機期間を最小限に抑える.

3修理サービス提供者: パーツの供給,迅速な配達

修理市場では 部品の調達困難,長時間配送,不透明な価格に 最も脆弱ですバルブコア組標準製品が7~15日以内に出荷され,十分な備蓄と迅速な対応があり,修理業者が設備のダウンタイムを大幅に削減するのに役立ちます.ヨーロッパとアメリカのブランドの長い (60~90日) 販売後のサービスサイクルと比較すると,我々は重要な時間優位性を提供します.

ヨーロッパのブランドとアメリカのブランドに比べて,我々の優位性は?

利点は1 価格の大きな利点は,コスト効率が優れている

産業クラスター効果と垂直統合サプライチェーン (鋳造,CNC精密加工,バルブコア磨き,統合密封部品) を通じて生産コストはヨーロッパやアメリカの製造業者よりかなり低い同等の性能の液圧バルブは,品質を損なうことなく,ヨーロッパやアメリカのブランドの30%~50%で価格設定されています.国産液圧バルブ製品が輸入ブランドと比較できる技術を達成価格の優位性も

2つ目の利点は 総合的な技術パラメータ比較,シームレスな互換性

当社の液圧弁は,圧量 (315barまで),流量範囲 (20~380L/min),ユニット数 (1~12ユニット),中央位置機能の点で国際ブランドと完全に互換性があります.Walvoil,Hydrocontrol,Badestnostなどのブランドの対応モデルを直接置き換えることができます.例えば,Walvoil SD5シリーズは45L/minの定量流量,315barの圧力,7個まで使用できます対応する製品パラメータは完全に互換性があります

3つ目の利点: 総合的な制御方法,広範なカバー

私たちの製品は,手動,電気,気力,電動水力,電気,電磁,リモコンを含む複数の制御方法をサポートします.電気液圧制御方法は,電子技術と水力技術の利点を組み合わせています.圧力と液圧システムの流れを正確に制御するために,入力電気信号を調節することによって,バルブコア位置を継続的に調整します.高精度の制御精度を要求する高精度の水力システムでの高精度の操作を保証するシンプルな手動操作から 複雑なリモート自動制御まで

利点4:モジュール式/統合型構造,柔軟な適応性

モジュール式多方向弁は,各機能モジュールが実際の必要に応じて柔軟に組み合わせられるビルディングブロック設計を採用しています.強力な機能を提供し,接続を追加または削減することを容易にする統合された多方向弁は,コンパクトな構造,高硬さ,優れた密封性があり,設置スペースが限られているアプリケーションに適しています.両方の構造は,救済バルブでカスタマイズすることができます異なるホストシステムのニーズに柔軟に対応するために

利点 5: 短時間 安定した供給

ヨーロッパやアメリカのブランドは60~90日間の配達周期があり,世界のサプライチェーン変動の影響が大きい.中国の水力部品製造エコシステムと 安定した生産能力を活用する標準型は7~15日以内に出荷し,大量注文は交渉により迅速な生産を予定できます.生産待ち時間が短くなり 市場の反応能力が速くなります.

利点は6 完全認証,無制限の輸出

製品にはISO 9001品質管理システム認証があり,CEなどの国際基準を満たし,ヨーロッパ,北米,東南アジアを含む世界市場へのスムーズな輸出を可能にします.南アメリカ中東とアフリカ.中国の水力部品産業クラスタは高度に専門化されたサプライチェーンシステムを形成し,先進的なCNC加工センター,熱処理ライン,完全液圧試験台で,製品の寸法精度と機能一貫性を確保する.

III. 水力方向制御バルブの主要用途

方向制御弁は,液圧システムの"神経センター"であり,液圧油の流量方向,オン/オフ状態,流量分布を制御するために使用されます.

建設機械:掘削機,積載機,ブルドーザー,道路ローラー,クレーン,フォークリフト,望遠鏡式フォークリフト,スキード・ステア・ローダー,バックホー・ローダー,トラック式クレーン,ブームポンプトラック,コンクリートミキサー

農業用機械:トラクター,収穫機,バレー機,スプレー機,肥料の散布機,草刈機,種まき機,望遠鏡式ブーム農業機械

空中ワークショップ 産業用プラットフォームシザリリフト,関節式ブームリフト

材料処理装置:フォークリフト,スタッカー,パレットトラック,リフティング・プラットフォーム,ウィンチ,ホイスト

工業用車:衛生用車,ゴミ圧縮機,掃除機,床掃除機,鉱山用車

林業機械:伐採機 伐採機 伐採機 伐採機 伐採機

海上機械:デッキ機械,ステアリングギアシステム,アンカーウィンチ

産業自動化インジェクション鋳造機械,プレス,機械工具,生産ラインの水力システム

IV. 水力方向制御バルブの正しい使用

1選択上の考慮事項

バルブを選択する前に,次のキーパラメータが互換性があるかを確認してください.

流量マッチング:バルブの名値流量度は,システムの必要な流量 (幅付き) の≥1.1~1.2倍である.すべてのアクチュエータ (液圧シリンダー,対応するバルブ仕様を選択します.十分な流量がない場合は,バルブが過熱したり,漏れしたり,アクチュエータが動作が遅くなる可能性があります.

圧力の調整:バルブの定位圧は,システムの最大作業圧 ≥ 315 bar に達することができる.

制御方法:操作方法 (手動,電気,気力,電動液圧等) と応答速度要件を明確に定義する.手動制御は単純な操作条件に適している.電気液圧比例制御は自動システムに適しています防爆環境には適しています.

構造形:設置スペースに基づいて,統合型 (コンパクト型) または分割型 (柔軟な拡張型) の設計を選択します.

中立位置関数: 中立位置機能の種類 (例えば中立位置閉塞,中立位置卸荷,中立位置圧力保持等) を確認し,連続で衝撃のない切り替えを保証します.

ポートの仕様:入口/出口と作業口 (Gスレッド,UNFスレッド,SAEフレンズなど) の仕様と方向を確認し,パイプラインの配置を容易にする.

2設置要件

設置前に,名値圧力,名値流量,スロールバルブ機能が水力システム要件を満たしていることを確認してください.設置点には以下が含まれます:

座標板と支架は平らで,座標螺栓の引き締まり力は,バルブボディの扭曲を防ぐために均等でなければならない.

複数のバルブセクションを持つ多方向バルブでは,両端のロープ棒が指定されたトルク (通常95~120 N·m) に締め付けられていることを確認する.十分な緊縮トルクは,バルブセクション間の油漏れを引き起こす.

外部のバルブ操作メカニズムを設置する際には,スロールバルブが詰まりなく自由に動いていることを確認し,バルブコアに対する横向きの力を防止する.

強烈な振動にさらされる機械に設置する場合,振動抑制措置を講じなければならない.

入口 (P),帰口 (T),およびすべての作業口 (A/B) を正しく接続する.バルブボディを損傷しないように,高圧オイルは決して帰口口を通って入ってはならない.

システムパイプは,圧力の減少やシステムの過熱を防ぐために,薄すぎたり長すぎたりしてはならない.

溶接がバルブ近くで行われる場合,溶接の噴霧がOリング,塵環,スロールバルブの露出部分に損傷を与えるのを防ぎます.

3液体油の必要性

作業油は清潔で,過濾精度が10μmを超えない.水力液の最高汚染レベルはISO 4406 19/16より低くてはならない.粘度10~400mm2/s,温度20°Cから80°Cまで.

4日々の運用とメンテナンス

油のレベルと清潔さを定期的に確認し,汚れが弁の穴や隙間を塞ぎ,詰め込みを引き起こすのを防ぎます.

装置の動作条件に応じて,500~1000時間ごとに液体油とフィルタを交換する.

装置が長時間使用されていない場合,定期的に装置を起動し,バルブコアが詰め込まないようにバルブを数回稼働させることが推奨されます.

V. 一般的な問題 トラブルシューティングと修復方法

1. スロールバルブをリセットできないか位置が不正確です.

• 原因 解決策
• リセット リセット リセット リセット リセット リセット リセット リセット リセット
• ポジショニングスプリングが変形した
• ポジショニング・スリーブを 履いてください
• バルブ・ボディとスロール・バルブとの間には汚れがあります
• 制御メカニズムを調整し 接続螺栓を再び締めます

2外部からの漏れ

• 原因 解決策
• 逆向きバルブボディの両端に老朽化または損傷したOリングを入れ替える
• バルブボディの接触面の間にある損傷したOリングを入れ替える
• 多方向バルブにおける 双端螺旋の 緊縮トルク不足 指定されたトルク (約120 N·m) に戻す

3. 不安定または安全バルブ圧を調整できない

• 原因 解決策
• 高圧のスプリングを入れ替える
• パイロットバルブを入れ替える
• ローズロックナッツ パイロットバルブを締め
• メインバルブコアにダメージを与える穴を塞ぐ
• プール機能不全 (オイル供給不足) 液圧ポンプ修理

4作用するメカニズムは,スロールバルブが中立状態にあるとき,顕著に沈む.

• 原因 と 解決
• バルブボディとスロールバルブとの間のクリアランスの増加 磨きのために スロールバルブを修理または交換
• スロールバランスの誤った配置 スロールバランスの誤った配置を保証する
• 円筒弁の磨きや汚染 円筒弁を交換するか,汚染物質を除去する.

5多方向弁の不具合 (動作が遅い,または全く動作しない)

• 問題解決 方向化 ソリューション
• 液体油の汚染または詰まり 多方向バルブを徹底的に清掃し,フィルターを交換する
• 内部バルブコアまたは密封体の磨き 損傷したパーツを交換する
• 劣化した水力油 古い油を完全に排水し,新しい油を追加し,基準を満たす
• 電磁弁の不具合 (電気制御のバルブ) 電磁弁のコイルと回路を確認し,必要に応じて電磁弁を交換する
• 高温 バルブへの高温の影響を避けるため,作業条件を改善する
• 緩い二次減圧バルブまたは詰まったガソリン孔 二次減圧バルブをチェックし,ガソリン孔を分解して清掃する.

6メンテナンスのヒント

• 整備前に予備検査を行う: 液体油の清潔性,油濃度が正常かどうか,そして,多方向弁の外側に明らかな損傷や漏れがある場合.
• バルブ を 解体 し て 清掃 し た 後,バルブ の 中核,密封 器,スプリング の 状態 を 確認 し て ください.損傷 し た 部品 は 溶接 さ れ て も ストレート さ れ て も なく,交換 し て も よい.
• 電気液圧閥/電気液圧閥の場合,電磁弁と関連回路が正常に機能しているかどうかを確認します.
• 内部損傷が重ければ,システム安全を確保するために,多方向バルブ全体を交換することが推奨されます.
• メンテナンス中に老朽封印を交換して,バルブの性能が工場設定に戻るようにすることが推奨されます.

VI. ディーラー,機器製造業者,および保守サービス提供者が解決するどんな問題を私は助けることができますか?

ディストリビューターに何が解決できるか

• 安定した物資供給と競争力のある価格を提供し,地方市場で価格優位性を持つことができます.
• OEMブランドやカスタムブランドをサポートして ブランドの価値を高めます
• 商品カタログ,技術データ,市場サポートを提供して 市場を迅速に開くのに役立ちます
• 小規模・中規模の注文の迅速な配達に必要な標準モデルが十分あります
• お客様の選択と技術的な質問に答えるために,私たちの販売後技術チームは常にオンラインです.

機器製造業者 (OEM) が解決できる問題

• 主要な部品の調達コストを削減し,機械全体の利益率を上げます
• デザインの変更を必要とせず,サイズと性能の点でイタリアブランドと完全に互換性のある代替品を提供すること.
• トラフィックカバー 20~380 全L/min範囲,異なるホスト要件に正確に適合するために1~12ユニットの柔軟な構成.
• 提供された図面 (特殊バルブコア機能,非標準オイルポート,電気磁石,電圧が異なる特殊コーティングなど).
• 安定した供給と予測可能な配達時間 (標準製品が7-15日以内に出荷されます) は,サプライチェーン変動の影響を受けない生産スケジュールを保証します.
• 設置後に安定した動作を確保するために,システムのマッチングと現場での稼働支援が提供されます.

修理業者が解決できる問題

• 部品の待機時間を短縮する 標準製品が7~15日以内に出荷され,設備の停止時間による損失を大幅に削減します
• 簡単に損傷する部品の完全なセットを用意し,シールキット,バルブコア組,スプリング組,電磁気コイルなど,一端的なソリューションを提供します.
• 私たちの技術チームは,トラブルシューティングサポートと修理ガイドを提供し,サービス効率を向上します.
• 透明な価格設定,完全な部品供給,そして間に合う対応は,最終顧客に良い評判を築くのに役立ちます.

中国で購入するようお願いします

我々は,河北省,シジアチュアン市に位置し,水力方向制御バルブの専門メーカーです 水力バルブR&Dと生産で長年の経験.主な製品には:

• 水力方向制御弁 (多方向方向制御弁) 手動,電気,気力,電動水力,電動,電磁,遠隔制御のオプションが利用可能.インテグレート型またはセグメント型のオプション流量 20~380L/min,圧力は最大 315L/min.
• 水力モーター (OMM/OMR/OMT/OMV/BM3/BMR/BMRS/BMS/BMP/BMH/BMTなど)
• 全液圧ステアリングシリーズ (101S/OSPC/OSPB/HKUS/BZZ-Bなど)
• BK10シリーズ 静的湿液式ブレーキ

中国での工場から直接購入すると

• 競争力のある工場価格 介者を排除
• 専門的な技術支援 選択から設置まで全般的な支援
• 安定した供給保証 独自の生産ライン +成熟したサプライチェーン
• 柔軟なカスタマイズ可能性 提供された図面に基づく加工,OEMカスタマイズ

私たちの製品は世界中の多くの国や地域へ輸出され,広く建設機械,農業機械,空中作業プラットフォーム,林業機械,海洋機械,他の分野顧客が信頼しています

グローバルディストリビューター,OEMメーカー,およびサービスプロバイダを歓迎します 協力について議論するために,中国の私たちの工場を訪問します.批量購入,我々はプロの態度と高品質の製品であなたにサービスを提供します.

商品カタログと価格を入手するには今すぐご連絡ください!

最新の製品仕様,選択ガイドライン,価格については,当社の販売スタッフに直接連絡して,公式の製品マニュアルと規約を取得してください.
