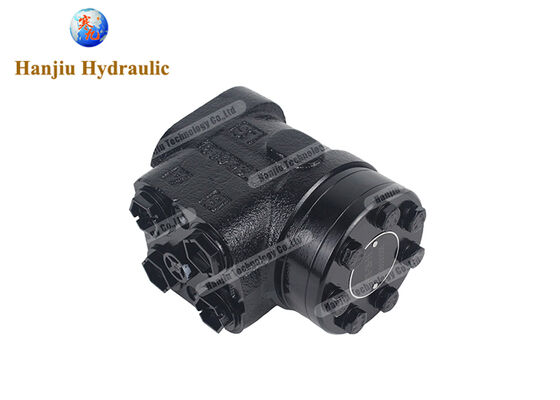

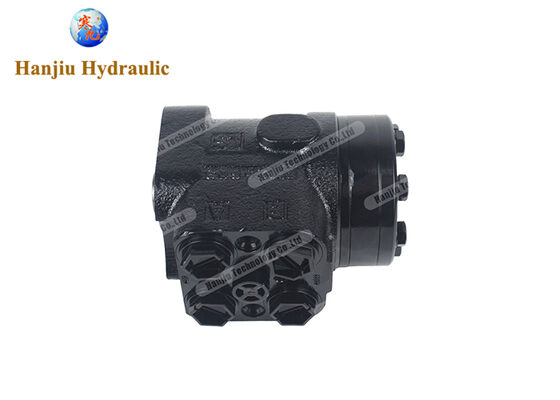

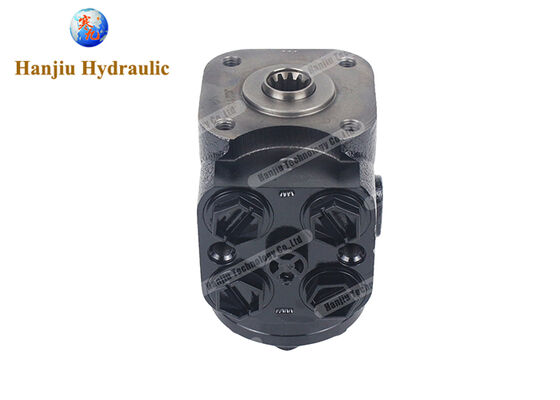

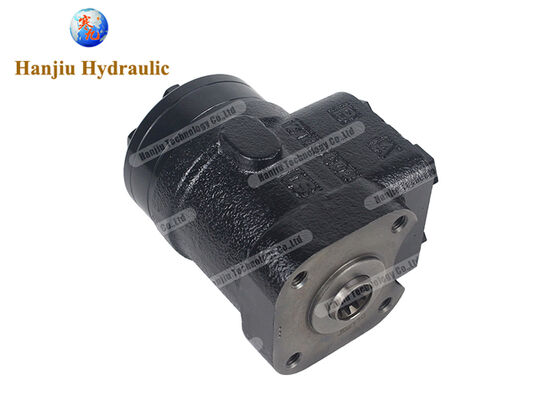

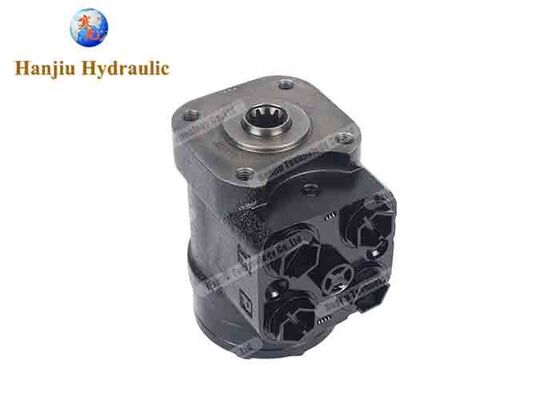

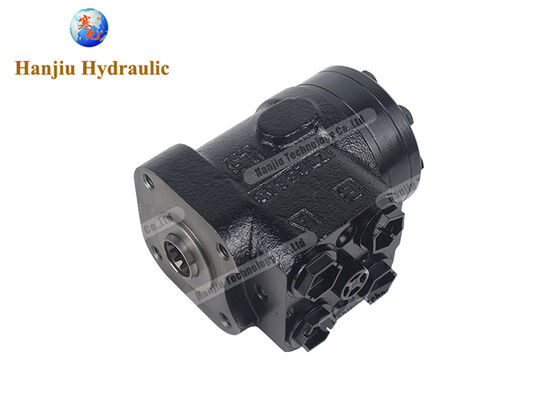

101Sシリーズ ロードセンシング式全油圧ステアリングシステム – OSPCの理想的な代替品

101Sシリーズ ロードセンシング全油圧ステアリングシステム – OSPCの理想的な代替品

この101Sシリーズのロードセンシング全油圧ステアリングシステムは、農業機械、建設機械、特殊車両向けのコスト効率の高いステアリング制御ソリューションです。機能的にはOSPCLSシリーズと完全に互換性があり、性能パラメータは国際基準を満たしており、このシリーズはOSPCステアリングシステムの理想的な代替品となります。トラクター、ローダー、フォークリフト、コンバイン、ロードローラー、船舶機械、林業機械、道路維持管理機械などの低速ヘビーデューティ車両のステアリング制御システムに広く使用されています。

製品の主な変位範囲は 50ml/rから400ml/rで、最大入力圧力は17.5MPa、最大連続背圧は2.5MPa、手動ステアリングトルクは≤130N·mです。ON（オープンコア非応答）、CN（クローズドコア非応答）、OR（オープンコア応答）、LS（ロードセンシング）を含む複数の機能モードを提供し、異なる油圧システムの構成要件を満たします。

I. 101Sステアリングユニットの正しい使用方法

1. 取り付けに関する注意点

取り付け前に、製品仕様が変位、接続方法、バルブ構成を含む主要システムと一致していることを確認してください。取り付け中は、振動による緩みを防ぐために、接続ボルトを指定トルク値まで締め付け、適切なネジロック剤を塗布してください。取り付け中にロッカーアームの位置調整が必要な場合は、まずステアリングギアの対応するステアリングリミッター調整ネジを取り外してください。調整後、12±3 N·mのトルクで再取り付けしてください。全操作中に、ステアリングギアに異物が混入することを厳に避けてください。油圧ラインを接続する前に、配管が清潔で不純物がないこと、およびオイル粘度がシステム要件を満たしていることを確認してください。

2. システム構成

101Sシリーズステアリングギアは、固定変位ポンプ、定圧多変位ポンプ、またはロードセンシングポンプ（流量と圧力補償を組み合わせた可変ポンプ）と組み合わせて、ロードセンシング油圧ステアリングシステムの異なる構成を形成できます。プレートマウントモデル（例：101S-5、101S-5L、101S-5E）は、プレートマウント接続を介してPVF*タイプのプライオリティバルブと使用できます。パイプマウントモデル（例：101S-5T）は、パイプマウント接続を介してDYXLまたはYXLタイプのプライオリティバルブと使用する必要があり、システム安全弁はプライオリティバルブに配置する必要があります。取り付け中は、配管接続について製品図面と指示に厳密に従ってください。

3. 操作上の注意

ステアリングホイールが回転すると、バルブコアがわずかに回転し、スプリングが押し下げられ、バルブスリーブが回転します。バルブコアとバルブスリーブがある角度で分離し、オイル回路を接続します。リンケージシャフトは、ステーター内のローターを回転させ、ステアリングホイールの角度に比例した作動油を流量増幅バルブに供給します。回転が停止すると、スプリングによりバルブスリーブとバルブコアが自動的に中央に戻り、オイル回路が閉じられます。システムを始動する前に、オイルレベルを確認し、配管のエア抜きを行って、ステアリングの遅延や不安定性を引き起こす可能性のある空気の混入を防いでください。

II. 一般的な問題のトラブルシューティングと修理方法

1. ステアリングが重い

考えられる原因：油圧オイル不足または油圧システム内の空気混入。リザーバーフィルターの詰まり。オイルポンプ調整バルブの誤作動。パワーステアリングピストンシールリングまたはバルブボディラジアルシールリング溝センターシールリングの損傷。バルブクリアランスの過大または不適切な閉鎖。

トラブルシューティング手順：オイルレベルを確認してオイルを追加 → フィルターを清掃 → エア抜き → オイルポンプとシールを確認。損傷したシールは直ちに交換してください。

2. ステアリングギアの接合部からのオイル漏れ

一般的なオイル漏れ箇所としては、バルブボディ、ダイヤフラム、ステーター、ローター間の接合部、およびジャーナルまたはリリーフバルブのシールが挙げられます。

修理方法：接合部からのオイル漏れの場合は、シールを交換し、接合部を清掃するか、ボルトを締め付けてください。ジャーナルまたはリリーフバルブのシールが損傷している場合は、対応するシールを直接交換してください。

3. ステアリングの応答がない、またはパワーステアリングが不安定

考えられる原因：油圧システム内の空気混入。内部ステアリングギア部品の摩耗によるクリアランスの増加。LS信号油圧システムの詰まりまたは異常な圧力信号。

トラブルシューティング手順：エア抜き → オイル回路の清掃 → LSオイルポートの圧力信号が正常か確認 → 内部摩耗がひどい場合は、ステアリングギアを分解修理または交換してください。

4. メンテナンスのヒント

分解・清掃後、ギアとラックの摩耗・損傷、ハウジングの亀裂を確認してください。注意：ステアリングギアの部品は溶接したりまっすぐにしたりしてはいけません。交換する必要があります。メンテナンス中は、スラストベアリング、セクターギアシャフト、ニードルローラーベアリングを同時に点検することをお勧めします。損傷、へこみ、錆、亀裂が見つかった場合は、直ちに交換してください。内部損傷がひどい場合は、システム全体の安全を確保するために、ステアリングギア全体を交換することをお勧めします。

III. ディーラーが最も関心を持つ製品の利点

1. 国際ブランドと完全に同等、安心の交換

101Sシリーズは、OSPC**LSシリーズと同じ外観、内部構造、性能パラメータを持ち、OSPC、M+S HKUS、Eaton 401などの主要なシリーズ製品を直接置き換えることができます。ディーラーは既存のソリューションを調整する必要がなく、交換は便利で、顧客の受容度も高いです。2. 高度に統合された設計、優れたコスト効率このシリーズは、安全弁、双方向オーバーロードバルブ、双方向補充バルブ、およびインレットチェックバルブをすべてステアリングギアハウジング内に統合しており、追加の接続バルブブロックは不要です。これにより、使いやすさが向上し、接続寸法は国際基準に準拠しています。部品点数が少ないということは、調達コストの削減、組み立てプロセスの簡素化、故障率の低下につながります。

3. 複数の機能構成、幅広いカバレッジ

この製品は、ON（オープンコア非応答）、CN（クローズドコア非応答）、OR（オープンコア応答）、LS（ロードセンシング）の4つのモードを提供します。50ml/rから400ml/rまでの10以上の仕様があり、軽量農業機械からヘビーデューティ建設機械まで、さまざまなアプリケーションシナリオに対応できます。1つのモデルを配布することで複数の市場セグメントに対応でき、高い在庫回転率を実現します。

4. 安定したサプライチェーン、管理可能な納期

ソース製造工場として、安定した生産能力と包括的な品質管理システムを備えています。販売店は安定した供給保証と柔軟な注文ポリシーを楽しむことができ、在庫切れや供給中断の心配がありません。

5. 高速なアフターサービス対応と高い利益率

欧米ブランドの長いアフターサービスサイクルと比較して、迅速な対応とタイムリーな部品供給を提供し、販売店の後処理メンテナンスコストを削減します。合理的な工場出荷価格システムにより、販売店は十分な利益率を確保できます。

IV. どのような問題をお手伝いできますか？

販売店向け

– 市場を迅速に開拓するお手伝い

101SシリーズはOSPCシリーズを完全に置き換えます。既存のOSPC顧客リソースを直接移行でき、新規顧客を獲得する必要はありません。安定した供給、競争力のある価格、タイムリーなアフターサービス対応を提供し、顧客満足度とリピート率の向上を支援します。OEMメーカー向け

– サプライチェーンの最適化を支援

必要なのは、信頼性の高い性能、一貫したパラメータ、安定した納期を持つコア油圧コンポーネントです。101Sシリーズは国際標準の接続寸法に完全に準拠しており、メインユニット設計を変更せずに元のOSPC構成を直接置き換えることができます。提供された図面に基づいたカスタマイズをサポートします。取り付け穴の位置からオイルポートの種類まで、必要に応じて調整でき、調達コストの削減とサプライチェーンレイアウトの最適化を支援します。修理サービスプロバイダー向け

– 修理をより効率的に

修理市場における最大の懸念は、部品の入手可能性、不透明な価格設定、長い納期です。101SシリーズのステアリングギアはOSPCシリーズと互換性があります。完全な変位仕様とバルブ構成、十分な在庫と迅速な納期を備えています。標準部品からカスタマイズされたバルブアセンブリまで、ワンストップショップを提供し、修理の待ち時間を大幅に短縮し、サービス評判を向上させます。V. 中国での購入を歓迎します

当社は中国河北省石家荘市に拠点を置くプロの油圧ステアリングギアメーカーです。全油圧ステアリングギアの研究開発と生産における長年の経験を持ち、当社の製品はSGS/BV認証を取得しています。当社は、101S、OSPC、OSPB、HKUS、060、102S、103S、BZZ-Bを含む複数のシリーズの全油圧ステアリングギアを、完全な仕様で供給しています。また、OEM/ODMカスタマイズ注文も承ります。

中国の工場から直接調達することを選択すると、競争力のある工場価格、専門的な技術サポート、および安定した供給保証が得られます。当社の製品は世界中の多くの国や地域に輸出されており、農業機械、建設機械、船舶機械、林業機械などの分野で広く使用されており、高いレベルの顧客からの信頼を得ています。

グローバルな販売店、OEMメーカー、サービスプロバイダーの皆様の中国工場への訪問を歓迎し、協力について話し合います。サンプルテスト、技術コンサルティング、または大量購入が必要な場合でも、プロフェッショナルな態度と高品質な製品でお客様にサービスを提供します。製品カタログと見積もりを入手するには、今すぐお問い合わせください！最新の製品仕様と見積もりについては、当社の営業担当者に直接お問い合わせいただき、公式製品マニュアルとビジネス条件を入手してください。
