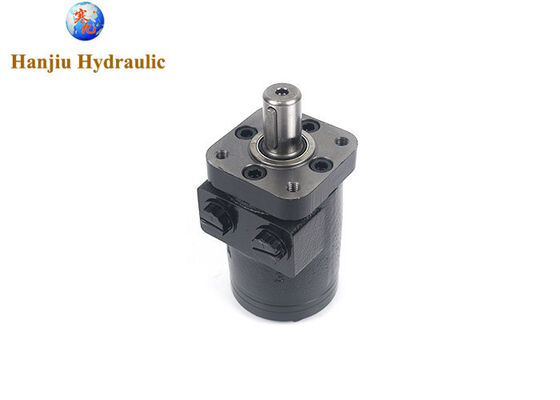

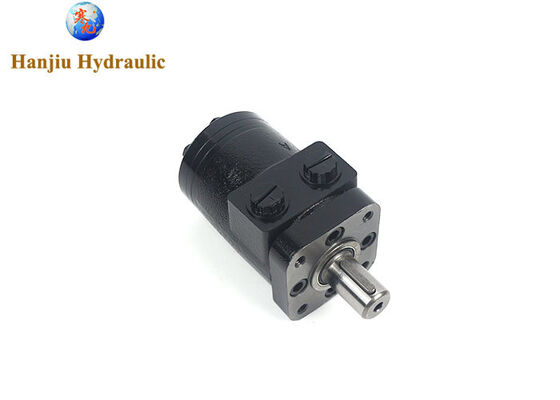

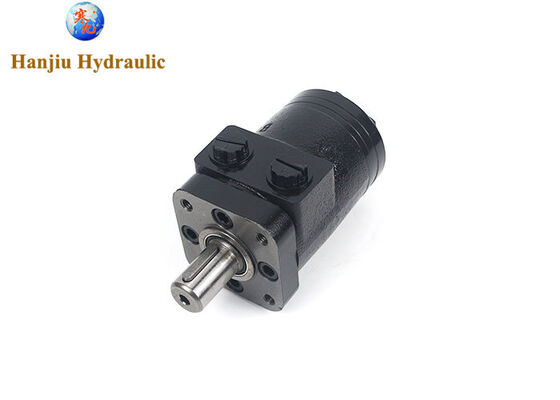

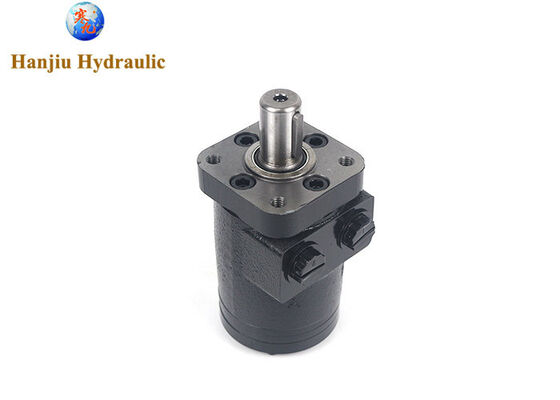

オルビタルモーター BMPH-50-H4-R-S,50cc 水力モーター 1インチウッドラフキー付き方形フレンズ

1. 取り付けの準備

取り付け前に徹底的に準備することが、その後の故障を回避するための鍵となります。まず、検査を実施します。1.  モーターOrbital BMP/BMPHの状態を検査します。モーター出力軸と取り付けフランジに衝撃による損傷がないことを確認します。シールが損傷しておらず、歪んでいないことを確認します。輸送中に損傷が見つかった場合は、直ちにアフターサービスにご連絡ください。2.  機器の設置場所を検査します。フランジ取り付け面とシャフト接続部から油汚れ、錆、異物を取り除きます。取り付け後に不規則な接触点による不均一な力分布を防ぐために、サンドペーパーで表面を滑らかにします。

工具と消耗品を事前に準備する必要があります。互換性のあるトルクレンチ、六角レンチ、シーラント、きれいな作動油、糸くずの出ない布を準備します。設置環境が乾燥していて清潔であることを確認してください。特に、畑や建設現場などの屋外環境では、モーター内部に異物が侵入するのを防ぐために、一時的な防塵シェルターを設置してください。

2. 取り付け手順

ステップ1では、フランジの位置決めと固定を行います。Motor Orbital BMP/BMPHの取り付けフランジを機器のワークステーションフランジに合わせ、取り付け穴が完全に一致していることを確認します。叩いて位置合わせしないでください。最初に4〜6本の位置決めボルトを手で締めます（機器マニュアルに指定されている高強度ボルトを使用してください）。次に、トルクレンチを使用して、「対角線と均一な締め付け」の原則に従って、3段階で締め付けます。フランジの変形を引き起こす可能性のある締めすぎや、運転中の振動につながる可能性のある締め付け不足を避けてください。

ステップ2では、シャフトの接続とシーリングを行います。キー接続の場合：出力シャフトのキー溝に少量のグリースを塗布し、キーをスムーズに挿入してから、機器のドライブシャフトを慎重に位置合わせして挿入し、結合が発生しないようにします。スプライン接続の場合：スプラインを合わせ、一定のペースで押し込みます。激しい衝撃は避けてください。シャフト接続後、二次シールを作成し、作動油の漏れを防ぐために、フランジ合わせ面に耐油性シーラントの均一なリングを塗布します。

ステップ3では、油圧ラインの接続を行います。まず、モーターの入口と出口のねじポートに損傷がないか検査します。糸くずの出ない布にきれいな作動油を浸してポートを拭きます。次に、ラインをポートに合わせ、手で均等に締めます。最後に、レンチで固定します。重要な注意点：入口ポートと出口ポートは、機器のオイルラインに厳密に対応している必要があります。接続を逆にすると、モーターが間違った方向に回転し、故障します。

3. 試運転と受け入れ

取り付け後、試運転を行う必要があります。無負荷試運転中は、機器を始動し、モーターを低速で5〜10分間運転します。異常なノイズや振動がないか確認し、ハウジングに触れて温度を確認し、フランジとパイプ接続部に漏れがないか検査します。無負荷運転が正常になったら、負荷を定格負荷の30％、60％、100％に徐々に増やします。各段階を15分間運転し、モーターの速度とトルクを監視して、機器の仕様に準拠していることを確認します。突然の速度低下やトルク不足が発生した場合は、ユニットをシャットダウンして、パイプラインの圧力またはシャフト接続の状態を検査します。
