| ポイント: | 液圧モーター | タイプ: | 低速高いトルク |
|---|---|---|---|
| フレンズ: | マグネト・マウント | シャフト: | スプライン シャフト |
| マテリア: | 鋳鉄 | 保証: | 12ヶ月 |
| ハイライト: | 32mm 水力軌道モーター,1/2 BSP 水力軌道モーター,ホワイト液圧軌道モーター |
||

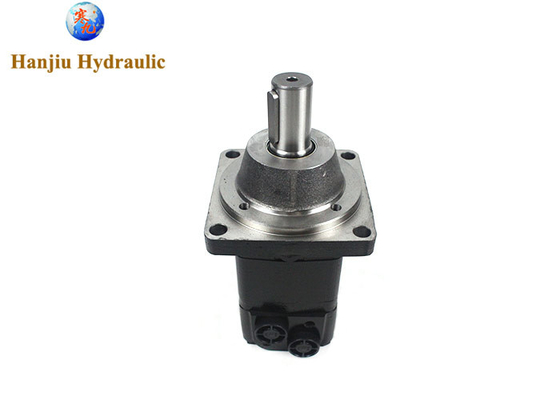

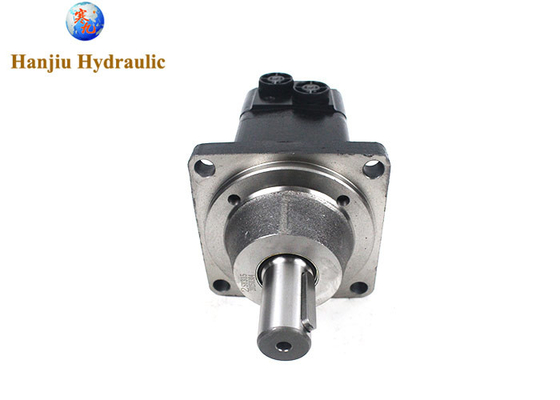

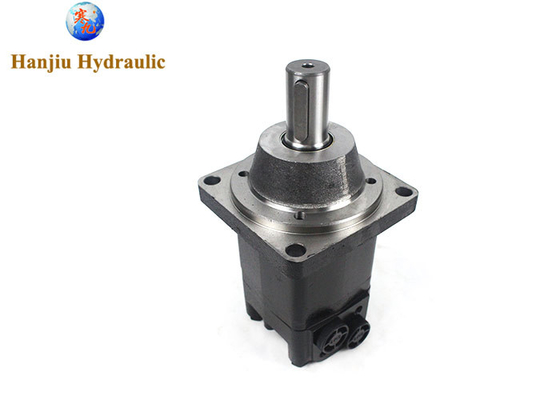

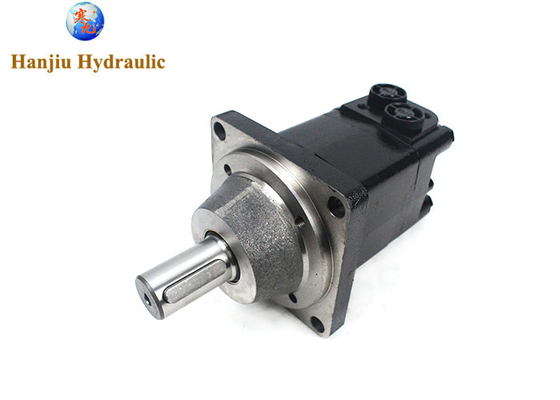

32mm 1/2 BSP 水力軌道モーター OMSW315-151F0527 ホワイトモーター
商品の詳細:
タイプコード 151F0527--BMSY-315-W-B-D
排気量:315cc
フレンズ:4-Ø13.5 ホイールフレンズ Ø160パイロット Ø125×8
シャフト:シャフトØ32 パールレルキー 10×8×45
ポート:G1/2 マニフォールドマウント,2-M10, G1/4
BMSY 導入:
このモーターは水力ディスクモーターです. 農業,農場,建設,工業,重機械のドリルで広く使用されています.引き上げ軌道液圧モーター,または軌道モーター,または低速高トルクタイプモーター,またディスクバルブ液圧モーターと呼ばれます.
主要な仕様:
| タイプ | BMSY 80 |
BMSY 100 |
BMSY 125 |
BMSY 160 |
BMSY 200 |
BMSY 250 |
BMSY 315 |
BMSY 375 |
|
| ジオメトリックの移動 (cm3/rev.) |
80.6 | 100.8 | 125 | 157.2 | 200 | 252 | 314.5 | 370 | |
| 最大速度 (rpm) | コント | 800 | 748 | 600 | 470 | 375 | 300 | 240 | 200 |
| int について | 988 | 900 | 720 | 560 | 450 | 360 | 280 | 240 | |
| 最大トルク (N·m) | コント | 190 | 240 | 310 | 316 | 400 | 450 | 560 | 536 |
| int について | 240 | 300 | 370 | 430 | 466 | 540 | 658 | 645 | |
| 頂点 | 260 | 320 | 400 | 472 | 650 | 690 | 740 | 751 | |
| 最大出力 (kW) | コント | 15.9 | 18.8 | 19.5 | 15.6 | 15.7 | 14.1 | 14.1 | 11.8 |
| int について | 20.1 | 23.5 | 23.2 | 21.2 | 18.3 | 17 | 18.9 | 17 | |
| 最大圧縮 (MPa) | コント | 17.5 | 17.5 | 17.5 | 15 | 14 | 12.5 | 12 | 10 |
| int について | 21 | 21 | 21 | 21 | 16 | 16 | 14 | 12 | |
| 頂点 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 20 | 18.5 | 14 | |
| 最大流量 (L/分) | コント | 65 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| int について | 80 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |
| 最大入口圧 (MPa) | コント | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| int について | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
| 体重 (kg) | 9.8 | 10 | 10.3 | 10.7 | 11.1 | 11.6 | 12.3 | 12.6 | |
*連続圧:最大,連続動作するモーターの値
動作モーターの最大値 6 秒/分
*ピーク圧力:最大動作モーターの値 0.6秒/分
ハンジウが製造するBMシリーズ (Danfossと互換性)
(1) テクニカルハイライト:
1 角型ローラーベアリングの設計は,連続作業圧力20.5MPaと間歇的な圧力31MPa3で,高い軸性/半径性負荷に対応する.
2 モジュラライズされた設計により,様々なフレンズとオイルポートの構成が提供され,複雑なインストール要件に適応できます.
3コスト効率:ヨーロッパやアメリカのブランドより20~30%安く,ISO認証を受け,品質が安定しています.
試験項目と方法
(1) 移動確認試験: 無負荷圧下では,定速のうちのいずれかの速度で,定速の20%から50%の速度と,定速の速度で,定速の20%から50%の速度で,.
(2) 効率試験: 1 定速率と定圧の25%で,動作が安定した後,流量および他の第一段階データを測定します.上記の方法に従って2 最大速度と85%,70%,55%,40%,25%のノーマル速度で分類して3逆試験方法と前向き試験方法は同じである. 4入口温度20〜35°Cと70〜80°Cと70〜80°C.20~35°Cと70~80°Cの入口温度条件下定速で無負荷圧力から定値圧力までの範囲で7以上の等圧点の体積効率を測定する.10-28) と包括的なパフォーマンス曲線; 6 油温が20~35°Cと70~80°Cのとき,効率曲線を描画する.
(3) 始動効率試験: 恒定トルクまたは恒定圧力の異なる値を持つ恒定トルクまたは恒定圧力の始動方法を採用する.異なる相角でモーター出力シャフトの開始圧力またはトルクを測定する基準圧の25%,75%,100%と指定された逆圧条件で,前方方向と後方方向で,スタート効率を計算する.
(4) 低速性能試験 定数圧と指定反圧の条件下では,最低速度を正方向と負方向で,順次減速と速度増加の方法により,クロールせずに測定を繰り返す.定位圧の50%から定位圧間の4つの等圧点の最小速度までの最小速度を上記の方法に従って測定する.ポジティブ・ステアリングとネガティブ・ステアリングの試験で,それぞれ5回以上,圧力点を試験する..
